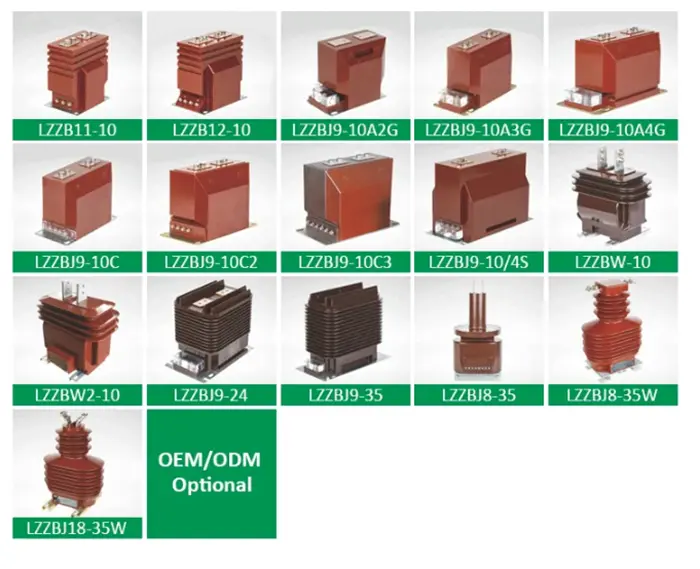

Comewill, ένας αξιόπιστος κατασκευαστής και προμηθευτής ηλεκτρικών συσκευών μέτρησης και προστασίας στην Κίνα, παρέχειΜετασχηματιστής ρεύματος εσωτερικού χώρου 0,72-40,5 kV (CTs)για βιομηχανικές, εμπορικές και βοηθητικές εφαρμογές.
Μετασχηματιστής ρεύματος εσωτερικού χώρου 0,72-40,5kVλειτουργεί με βάση την ηλεκτρομαγνητική επαγωγή, μετατρέποντας τα υψηλά πρωτεύοντα ρεύματα σε χαμηλότερα, μετρήσιμα δευτερεύοντα ρεύματα για να είναι δυνατή η ακριβής μέτρηση και προστασία.
1. Ηλεκτρομαγνητική επαγωγή: Το εναλλασσόμενο ρεύμα μέσω του πρωτεύοντος αγωγού δημιουργεί ένα μαγνητικό πεδίο στον πυρήνα του σιδήρου, προκαλώντας ένα αναλογικό ρεύμα στο δευτερεύον τύλιγμα (π.χ. αναλογία 1000:1).
2. Απομόνωση σήματος: Το δευτερεύον ρεύμα (συνήθως 5Α ή 1Α) απομονώνεται από το πρωτεύον κύκλωμα υψηλής τάσης, διασφαλίζοντας ασφάλεια για το προσωπικό και τον εξοπλισμό.
3. Έλεγχος Ακρίβειας: Υλικά υψηλής μαγνητικής αγωγιμότητας, όπως φύλλα πυριτίου χάλυβα ή νανοκρυσταλλικά κράματα, ελαχιστοποιούν τις απώλειες υστέρησης, επιτυγχάνοντας ακρίβεια έως και 0,2 επίπεδα (σφάλμα ±0,2%), σύμφωνα με τα πρότυπα IEC 60044-1.
1. Ηλεκτρομαγνητικό CT
Χαρακτηριστικά: Πυρήνας σιδήρου με περιέλιξη, οικονομικά αποδοτικός, πολύ σταθερός.
Εφαρμογές: Συστήματα διανομής κάτω των 10 kV, π.χ. βιομηχανική ή εμπορική μέτρηση ηλεκτρικής ενέργειας.
Παράμετροι Παράδειγμα: Ονομαστικός λόγος ρεύματος 200/5A, αντίσταση φορτίου 2,5 Ω (GB/T 20840.2-2014).
2. Ηλεκτρονικός Αξονικός Τομογράφος
Χαρακτηριστικά: Χρησιμοποιεί στοιχεία Hall ή αισθητήρες οπτικών ινών, ευρεία ζώνη συχνοτήτων (0,1Hz–1MHz), ισχυρή αντίσταση EMI.
Εφαρμογές: Νέα παραγωγή ενέργειας, σιδηροδρομικά συστήματα έλξης υψηλής ταχύτητας.
3. Rogowski Coil
Χαρακτηριστικά: Σχεδιασμός χωρίς πυρήνα, υψηλή γραμμικότητα, κατάλληλος για μέτρηση μεταβατικού ρεύματος.
Παράμετροι Παράδειγμα: Σήμα εξόδου 0,333V/kA, γραμμικό σφάλμα <±0,1% (IEEE C57.13-2016).
Μετρήσεις Ηλεκτρικής Ενέργειας
Βιομηχανικοί ή εμπορικοί μετρητές υψηλής ακρίβειας, που συνήθως απαιτούν ακρίβεια 0,5S (±0,5%), σύμφωνα με το DL/T 725-2013.
Προστασία ρελέ
Υπερένταση ή διαφορική προστασία. Οι CT πρέπει να πληρούν συγκεκριμένα όρια σφάλματος (π.χ. 5P20, σφάλμα ≤5% σε ονομαστικό ρεύμα 20×).
Βιομηχανική Παρακολούθηση
Οι εφαρμογές υψηλής συχνότητας ή υψηλής ταχύτητας (π.χ. εργοστάσια χάλυβα, επαγωγικοί κλίβανοι) απαιτούν ηλεκτρονικά CT με απόκριση συχνότητας >10 kHz.
Ονομαστικό ρεύμα: Επιλέξτε 1,2–1,5× το ρεύμα φορτίου για βέλτιστη προστασία.
Επίπεδο Ακρίβειας: Χρησιμοποιήστε 0,2 για CT μέτρησης. 5P/10P για CT προστασίας.
Αποφύγετε το ανοιχτό κύκλωμα στο δευτερεύον: Μπορεί να δημιουργήσει επικίνδυνη τάση kV.
Έλεγχος μόνωσης: Ελέγχετε τακτικά εάν η αντίσταση μόνωσης τουΜετασχηματιστής ρεύματος εσωτερικού χώρου 0,72-40,5kVείναι ≥1MΩ.
Αντιστοίχιση σεναρίου: Επιλέξτε τύπο CT (ηλεκτρομαγνητικό, ηλεκτρονικό, Rogowski) με βάση τις ανάγκες της εφαρμογής, την ακρίβεια, το κόστος και την αξιοπιστία.
