Γιατί ο μετασχηματιστής ρεύματος είναι ουσιαστικό εξάρτημα στα σύγχρονα ηλεκτρικά συστήματα

Κοπρίτηςενοικίαση μετασχηματιστώνΟι (CT) διαδραματίζουν κρίσιμο ρόλο στα ηλεκτρικά συστήματα παρέχοντας ακριβή μέτρηση υψηλών ρευμάτων, διασφαλίζοντας παράλληλα ασφάλεια για τον εξοπλισμό παρακολούθησης. Σε αυτό το άρθρο, θα διερευνήσουμε τις βασικές αρχές, τους τύπους, τις εφαρμογές και τη συντήρηση των μετασχηματιστών ρεύματος, μαζί με πρακτικές πληροφορίες απόComewill, ένας αξιόπιστος κατασκευαστής στον τομέα.

Πίνακας περιεχομένων

• Εισαγωγή στους μετασχηματιστές ρεύματος
• Αρχή λειτουργίας των μετασχηματιστών ρεύματος
• Τύποι μετασχηματιστών ρεύματος
• Εφαρμογές Μετασχηματιστών Ρεύματος
• Πλεονεκτήματα της χρήσης μετασχηματιστών ρεύματος
• Συμβουλές εγκατάστασης και συντήρησης
• Βασικές προδιαγραφές των CT Comewill
• FAQ
• Σύναψη

Εισαγωγή στους μετασχηματιστές ρεύματος

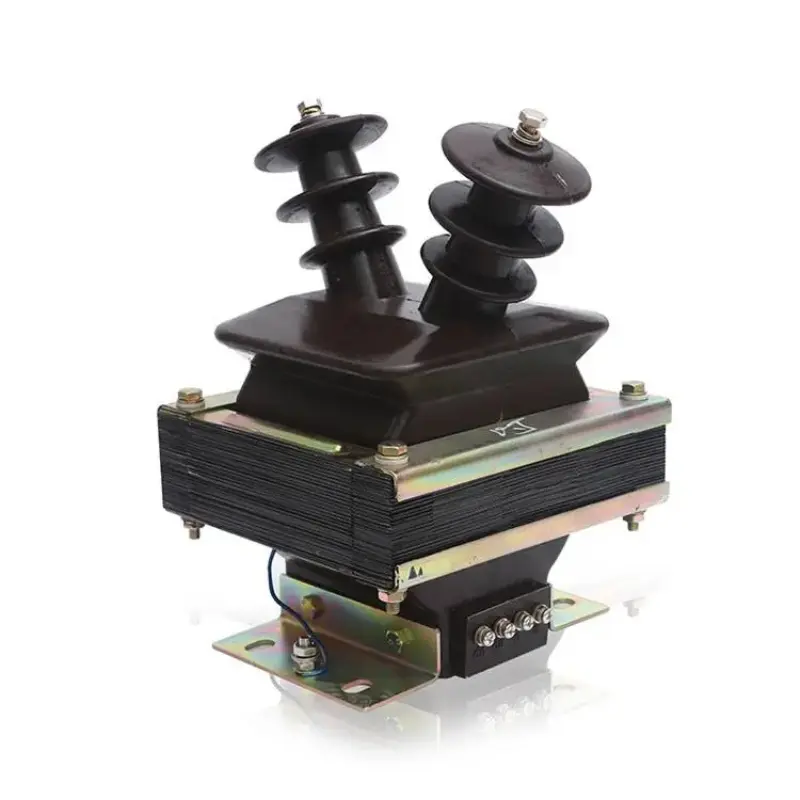

Ο μετασχηματιστής ρεύματος είναι ένας τύπος μετασχηματιστή οργάνων που χρησιμοποιείται για τη μετατροπή υψηλών πρωτογενών ρευμάτων σε χαμηλότερο, διαχειρίσιμο δευτερεύον ρεύμα κατάλληλο για μετρητές, ρελέ και προστατευτικές συσκευές. Η σειρά CT της Comewill εξασφαλίζει ακρίβεια, αξιοπιστία και μακροπρόθεσμη απόδοση σε διάφορες βιομηχανικές και εμπορικές εφαρμογές.

Αρχή λειτουργίας των μετασχηματιστών ρεύματος

Η αρχή λειτουργίας ενός μετασχηματιστή ρεύματος βασίζεται στην ηλεκτρομαγνητική επαγωγή. Το πρωτεύον ρεύμα ρέει μέσω του πρωτεύοντος τυλίγματος, παράγοντας ένα μαγνητικό πεδίο στον πυρήνα. Αυτό προκαλεί ένα αναλογικό ρεύμα στο δευτερεύον τύλιγμα, το οποίο στη συνέχεια μετράται από όργανα. Αυτό επιτρέπει την ασφαλή και ακριβή παρακολούθηση των υψηλών ρευμάτων.

Τύποι μετασχηματιστών ρεύματος

Οι μετασχηματιστές ρεύματος μπορούν να ταξινομηθούν σε διάφορους τύπους με βάση το σχεδιασμό και την εφαρμογή τους:

• CT τραύματος:Η κύρια περιέλιξη τυλίγεται μέσω του πυρήνα με πολλαπλές στροφές.
• CT τύπου ράβδου:Ο ίδιος ο πρωτεύων αγωγός διέρχεται από τον πυρήνα.
• CT με χωριστό πυρήνα:Μπορεί να ανοίξει για εγκατάσταση γύρω από υπάρχοντες αγωγούς χωρίς να τους αποσυνδέσετε.
• Σπειροειδείς αξονικές τομογραφίες:Κυκλικοί CT που χρησιμοποιούνται συνήθως για την παρακολούθηση της κατανάλωσης ενέργειας.

Εφαρμογές Μετασχηματιστών Ρεύματος

Οι μετασχηματιστές ρεύματος χρησιμοποιούνται σε διάφορα πεδία, όπως:

• Διανομή και μεταφορά ηλεκτρικής ενέργειας
• Μέτρηση και τιμολόγηση ενέργειας
• Ρελέ προστασίας σε υποσταθμούς
• Παρακολούθηση βιομηχανικών μηχανημάτων
• Συστήματα ανανεώσιμων πηγών ενέργειας, συμπεριλαμβανομένων ηλιακών και αιολικών

Πλεονεκτήματα της χρήσης μετασχηματιστών ρεύματος

• Εξασφαλίστε ασφάλεια απομονώνοντας τις συσκευές μέτρησης από υψηλές τάσεις
• Επιτρέπει την ακριβή παρακολούθηση και έλεγχο των ηλεκτρικών συστημάτων
• Μειώστε το μέγεθος και το κόστος των μετρητών και των ρελέ
• Παρέχετε ευελιξία στην εγκατάσταση με διάφορους τύπους CT
• Λύσεις μεγάλης διάρκειας και χαμηλής συντήρησης

Συμβουλές εγκατάστασης και συντήρησης

1. Να βεβαιώνεστε πάντα ότι το πρωτεύον κύκλωμα είναι απενεργοποιημένο πριν την εγκατάσταση.
2. Ακολουθήστε προσεκτικά τις οδηγίες του κατασκευαστή, συμπεριλαμβανομένων των οδηγιών της Comewill.
3. Διατηρήστε τη σωστή πολικότητα για να αποφύγετε σφάλματα μέτρησης.
4. Ελέγχετε τακτικά για φθορά ή ζημιά στη μόνωση.
5. Βεβαιωθείτε ότι τα δευτερεύοντα τυλίγματα δεν αφήνονται ποτέ ανοιχτά όταν το πρωτεύον είναι ενεργοποιημένο.

Βασικές προδιαγραφές των CT Comewill

Συχνές Ερωτήσεις (FAQ)

1. Ποιος είναι ο κύριος σκοπός ενός μετασχηματιστή ρεύματος;

Ο κύριος σκοπός είναι να μειωθεί το υψηλό ρεύμα σε ένα χαμηλότερο, διαχειρίσιμο επίπεδο για σκοπούς μέτρησης και προστασίας.

2. Μπορούν οι CT να χρησιμοποιηθούν σε συστήματα DC;

Όχι, οι μετασχηματιστές ρεύματος έχουν σχεδιαστεί μόνο για συστήματα AC. Για συνεχές ρεύμα, χρησιμοποιούνται αντιστάσεις διακλάδωσης ή αισθητήρες εφέ Hall.

3. Πώς μπορώ να επιλέξω τη σωστή αξονική τομογραφία για την αίτησή μου;

Λάβετε υπόψη την αρχική βαθμολογία ρεύματος, την κατηγορία ακρίβειας, το επίπεδο μόνωσης και τον τύπο εφαρμογής. Το Comewill παρέχει ολοκληρωμένη καθοδήγηση για την επιλογή.

4. Τι συμβαίνει εάν το δευτερεύον ενός CT είναι ανοιχτό ενώ το πρωτεύον είναι ενεργοποιημένο;

Αυτό μπορεί να δημιουργήσει επικίνδυνα υψηλές τάσεις και να βλάψει το CT. Πάντα βραχυκυκλώνετε το δευτερεύον πριν αποσυνδέσετε.

5. Πόσο συχνά πρέπει να επιθεωρούνται ή να συντηρούνται οι CT;

Συνιστώνται τακτικές επιθεωρήσεις ετησίως, με συχνότερους ελέγχους σε περιβάλλοντα με υψηλό φορτίο ή σκληρά περιβάλλοντα.

Σύναψη

Οι μετασχηματιστές ρεύματος είναι απαραίτητα εξαρτήματα για ασφαλή και ακριβή ηλεκτρική μέτρηση. Με την τεχνογνωσία της Comewill, μπορείτε να εξασφαλίσετε αξιοπιστία, ακρίβεια και μακροπρόθεσμη απόδοση στα συστήματά σας. Είτε για βιομηχανικές εφαρμογές είτε για ενεργειακή παρακολούθηση, η επιλογή του σωστού CT είναι κρίσιμης σημασίας. Για περισσότερες πληροφορίες ή για να συζητήσετε τις απαιτήσεις σας,επικοινωνήστε μαζί μαςσήμερα για να λάβετε επαγγελματική υποστήριξη και υψηλής ποιότητας λύσεις CT.
