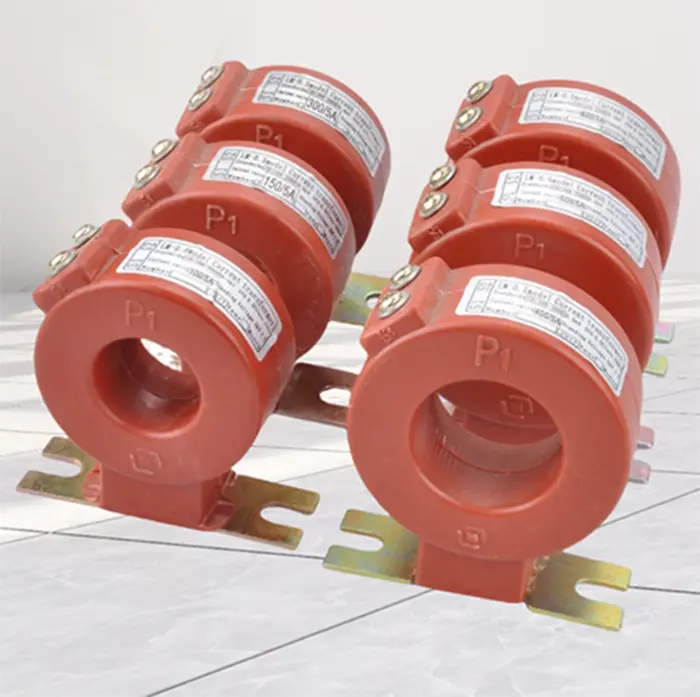

ΟΦουσκωτός μετασχηματιστής ρεύματος ντουλαπιούείναι μια συσκευή μέτρησης ρεύματος και προστασίας που έχει σχεδιαστεί για συστήματα διανομής με μόνωση αερίου όπως το C-GIS. Μετρά το πρωτεύον ρεύμα και παρέχει ακριβή σήματα για προστασία μέτρησης και ρελέ σε συμπαγείς θαλάμους διακοπτών.Comewill, επαγγελματίας προμηθευτής, παρέχει ποιοτικό φουσκωτό μετασχηματιστή ρεύματος ντουλαπιού που είναι σε απόθεμα.
Ένας φουσκωτός μετασχηματιστής ρεύματος ντουλαπιού εγκαθίσταται μέσα σε ντουλάπια διακοπτών με μόνωση αερίου, όπου το μονωτικό μέσο μπορεί να είναι εξαφθοριούχο θείο (SF6) ή ξηρός αέρας. Μετατρέπει το υψηλό πρωτεύον ρεύμα σε ένα τυποποιημένο δευτερεύον ρεύμα, συνήθως 5Α ή 1Α, το οποίο μπορεί να χρησιμοποιηθεί με ασφάλεια από μετρητές, ρελέ και συσκευές προστασίας.
Επειδή ο μετασχηματιστής έχει σχεδιαστεί για δομές διακοπτών C-GIS, συνήθως τοποθετείται γύρω από τον αγωγό εισόδου ή εξόδου του καλωδίου. Το συμπαγές μέγεθος του επιτρέπει να χωράει μέσα σε σφραγισμένα διαμερίσματα διακοπτών διατηρώντας παράλληλα σταθερή απόδοση μόνωσης.
Το Comewill είναι ένα επαγγελματικό εργοστάσιο, που παράγειΦουσκωτός μετασχηματιστής ρεύματος ντουλαπιούΟ εξοπλισμός εστιάζει στη δομική αξιοπιστία και στη συμβατότητα εγκατάστασης.
1. Δομή χύτευσης εποξειδικής ρητίνης
Ο πυρήνας του σιδήρου και οι δευτερεύουσες περιελίξεις είναι ενθυλακωμένες με εποξειδική ρητίνη, σχηματίζοντας ένα σφραγισμένο και επιβραδυντικό της φλόγας σώμα.
2. Συμπαγής σχεδιασμός εγκατάστασης
Το μικρό μέγεθος και το μικρό βάρος επιτρέπουν την εγκατάσταση απευθείας σε κυκλώματα καλωδίων ή ζυγούς μέσα σε φουσκωτά ντουλάπια.
3. Σφραγισμένος Πρωτεύων Αγωγός
Ο πρωτεύων αγωγός συνήθως περικλείεται μέσα σε ένα περίβλημα από ανοξείδωτο χάλυβα ή μόνωση για να διατηρείται η ακεραιότητα της μόνωσης.
4. Σχεδιασμός Φυσικής Ψύξης
Η ενσωματωμένη μόνωση και η απαγωγή θερμότητας επιτρέπουν στον μετασχηματιστή να λειτουργεί χωρίς πρόσθετο ψυκτικό εξοπλισμό.
Ονομαστικό πρωτεύον ρεύμα
Οι κοινές σειρές περιλαμβάνουν 20A έως 600A, ανάλογα με τις απαιτήσεις του δικτύου διανομής.
Ονομαστικό δευτερεύον ρεύμα
Οι τυπικές έξοδοι είναι 5Α ή 1Α για εξοπλισμό μέτρησης και προστασίας.
Κατηγορία Ακρίβειας
Οι τυπικοί συνδυασμοί περιλαμβάνουν 0,5 / 10P, που υποστηρίζουν λειτουργίες μέτρησης και προστασίας ρελέ.
Ονομαστική συχνότητα
Οι περισσότερες μονάδες λειτουργούν στα 50Hz ή 60Hz.
Επίπεδο μόνωσης
Τα τυπικά επίπεδα μόνωσης είναι 12/42/75 kV, κατάλληλα για εφαρμογές ηλεκτρολογικών συστημάτων μέσης τάσης.
Περιβαλλοντική προσαρμοστικότητα
Ο μετασχηματιστής ρεύματος φουσκωτού ντουλαπιού έχει σχεδιαστεί για λειτουργία σε κλειστά περιβάλλοντα διακοπτών που ενδέχεται να αντιμετωπίσουν δύσκολες συνθήκες.
Εύρος Θερμοκρασίας
Οι τυπικές θερμοκρασίες λειτουργίας κυμαίνονται από -5°C έως +45°C.
Αντοχή στη ρύπανση
Η σφραγισμένη μόνωση μειώνει την επίδραση της σκόνης, της υγρασίας και της μόλυνσης.
Λειτουργία σε μεγάλο υψόμετρο
Πολλά σχέδια υποστηρίζουν την εγκατάσταση σε περιοχές έως και 3000 μέτρα πάνω από την επιφάνεια της θάλασσας.
Συμβατότητα με μόνωση αερίου
Ορισμένα νέα σχέδια χρησιμοποιούν ξηρό αέρα αντί για SF₆ ως μονωτικό μέσο για τη μείωση των περιβαλλοντικών επιπτώσεων.
Ένας αξιόπιστος προμηθευτής εξοπλισμού μετασχηματιστή ρεύματος φουσκωτών ντουλαπιών στην Κίνα παρέχει προϊόντα που χρησιμοποιούνται σε πολλούς τομείς διανομής ηλεκτρικής ενέργειας.
Οι κοινές εφαρμογές περιλαμβάνουν:
Συστήματα ηλεκτροδότησης αστικών σιδηροδρομικών μεταφορών
Βιομηχανικά δίκτυα διανομής
Μεταλλουργικά και πετροχημικά εργοστάσια
Υποσταθμοί μέσης τάσης
Υποδομή δικτύου ηλεκτροδότησης μεγάλου υψομέτρου
