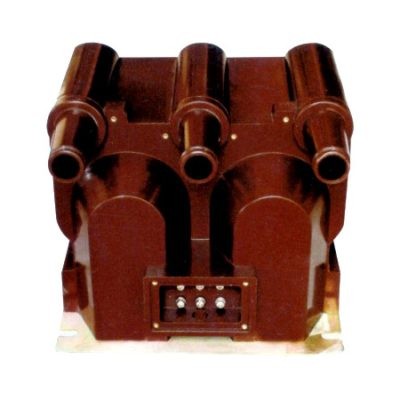

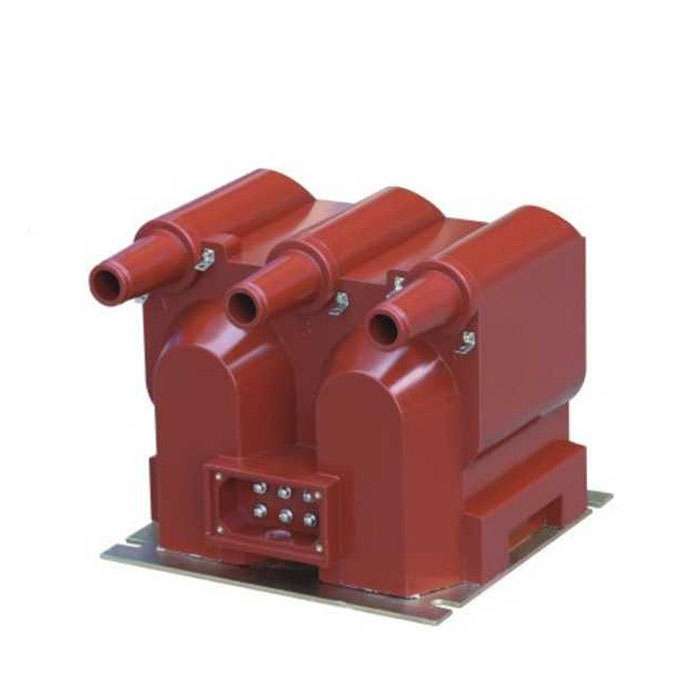

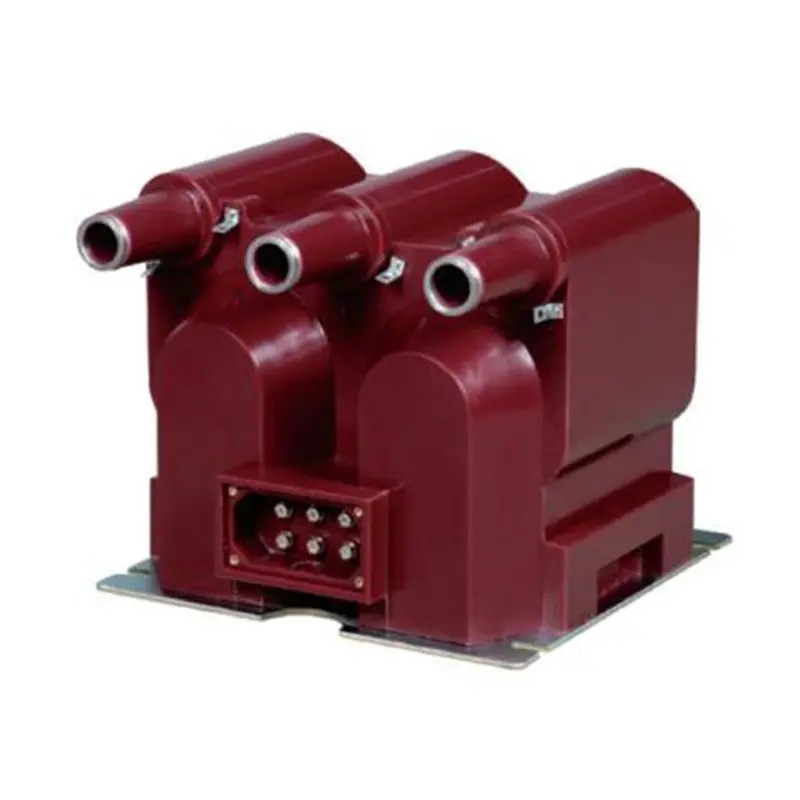

Ως επαγγελματίας κατασκευαστής στην Κίνα, η Comewill θα ήθελε να σας παρέχει υψηλής ποιότητας μετασχηματιστή τάσης JSZV12-10R. Πέρα από τη δομική προσαρμοστικότητά του, ο μετασχηματιστής υπερέχει στη λειτουργική ασφάλεια και συνέχεια. Ένα χαρακτηριστικό γνώρισμα είναι η σχεδίαση της ασφάλειας με δυνατότητα εναλλαγής θερμότητας—οι πρωτεύουσες περιελίξεις των φάσεων A, B και C είναι ενσωματωμένες με ασφάλειες προστασίας από βραχυκύκλωμα που μπορούν να αντικατασταθούν μέσω του δευτερεύοντος ακροδέκτη χωρίς διακοπή της λειτουργίας του συστήματος.
Το JSZV12-10R έχει σχεδιαστεί για να προσαρμόζεται σε ποικίλες επιτόπιες συνθήκες. Υποστηρίζει μια τυπική τριφασική διαμόρφωση καλωδίωσης τύπου "V" και μπορεί εύκολα να αποσυναρμολογηθεί σε δύο ανεξάρτητες μονοφασικές μονάδες, προσφέροντας ευελιξία για την εγκατάσταση και το σχεδιασμό του συστήματος.
Ο μετασχηματιστής τάσης JSZV12-10R έχει κατασκευαστεί ειδικά για να ανταποκρίνεται στις αυστηρές απαιτήσεις των εσωτερικών συστημάτων ισχύος 10 kV, συνδυάζοντας την ακρίβεια μέτρησης με τη λειτουργική αξιοπιστία.

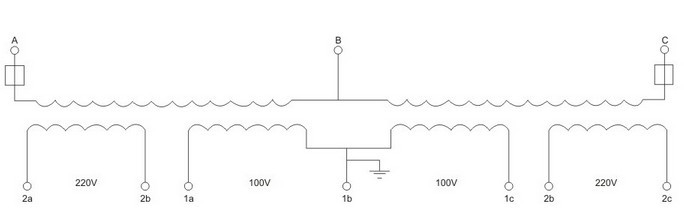

1. Λειτουργικότητα Διπλής Δευτερεύουσας Εξόδου:
Έξοδος 100V: Σχεδιασμένο για μέτρηση τάσης υψηλής ακρίβειας και μέτρηση ενέργειας.
Έξοδος 220V: Λειτουργεί ως αξιόπιστο βοηθητικό τροφοδοτικό για μηχανισμούς ελέγχου, μειώνοντας την ανάγκη για πρόσθετα εξαρτήματα ισχύος.
2. Ανώτερη μόνωση και ανθεκτικότητα:
Πλήρως σφραγισμένο με υψηλής ποιότητας εποξειδική ρητίνη, που προσφέρει εξαιρετική αντοχή στην υγρασία, αντοχή μόνωσης και προστασία από τη γήρανση—ιδανικό για σύνθετα ή υψηλής υγρασίας εσωτερικούς χώρους.
Κατασκευασμένο με υψηλής ποιότητας πυρήνες ψυχρής έλασης από χάλυβα πυριτίου για να εξασφαλίζει χαμηλές απώλειες και σταθερή απόδοση.
3.Ολοκληρωμένη προστασία ασφάλειας:
Οι ενσωματωμένες ασφάλειες σε όλες τις πρωτεύουσες περιελίξεις παρέχουν ισχυρή προστασία από βραχυκύκλωμα.
Η αντικατάσταση της ασφάλειας είναι απλή και δεν απαιτεί τερματισμό του συστήματος, εξασφαλίζοντας μέγιστο χρόνο λειτουργίας.

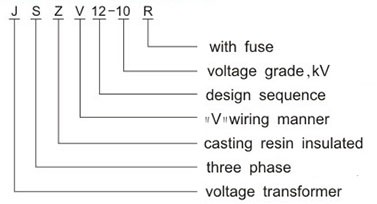

| Κώδικας | Εννοια | Περιγραφή |
| J | Μετασχηματιστής τάσης | Προσδιορίζει την κατηγορία εξοπλισμού για άμεση αναγνώριση. |
| S | Τριφασικό | Σχεδιασμένο για τριφασικά συστήματα ισχύος για την κάλυψη των αναγκών μέτρησης και προστασίας πολλαπλών κυκλωμάτων. |
| Z | Εποξειδική ρητίνη χυτή μόνωση | Υποδεικνύει μια πλήρως χυτή διαδικασία μόνωσης για ενισχυμένη αντοχή στην υγρασία και ανθεκτικότητα. |
| V | Καλωδίωση τύπου V | Υποδηλώνει τη διαμόρφωση καλωδίωσης, παρέχοντας ευελιξία εγκατάστασης. |
| 12-10 | Σχεδιασμός & Αξιολόγηση τάσης | 12 είναι η σειρά σχεδίασης. Το 10 αντιπροσωπεύει την ονομαστική τάση (10kV), που ταιριάζει ακριβώς με τις απαιτήσεις του συστήματος. |
| R | Με Ασφάλεια | Σηματοδοτεί ενσωματωμένη προστασία από βραχυκύκλωμα για βελτιωμένη λειτουργική ασφάλεια. |
Για να διασφαλιστεί μακροπρόθεσμη σταθερότητα και αξιοπιστία, ο μετασχηματιστής τάσης JSZV12-10R έχει σχεδιαστεί για να λειτουργεί σύμφωνα με τις ακόλουθες περιβαλλοντικές παραμέτρους. Ως επαγγελματικό εργοστάσιο με βαθιά τεχνογνωσία στην κατασκευή, η Comewill μπορεί επίσης να παρέχει προσαρμοσμένες προσαρμογές για μη τυποποιημένες συνθήκες.
Εύρος θερμοκρασίας: -5°C έως +40°C
Υψόμετρο: ≤ 1000m (προσαρμοσμένες λύσεις διαθέσιμες για εγκαταστάσεις σε μεγάλο υψόμετρο)
Σχετική Υγρασία: ≤ 80%
Περιβάλλον: Χωρίς διαβρωτικά αέρια, ατμούς ή αγώγιμη σκόνη (π.χ. άνθρακας ή σκόνη μετάλλου)
Δονήσεις και κρούσεις: Ο χώρος εγκατάστασης πρέπει να είναι απαλλαγμένος από ισχυρούς κραδασμούς ή μηχανικούς κραδασμούς.
μορφή 1: τεχνικά δεδομένα μετασχηματιστή τάσης για μέτρηση
| Τύπος | Ονομαστική αναλογία τάσης (V) | Κατηγορία ακρίβειας και ονομαστική έξοδος (VA) | Μέγιστη έξοδος (VA) | ονομαστική στάθμη μόνωσης (kV) | |
|
|
|||||
| κλάση 0.2 | κλάση 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Τύπος | Ονομαστική αναλογία τάσης (V) | Κατηγορία ακρίβειας και ονομαστική έξοδος (VA) | Μέγιστη έξοδος (VA) | ονομαστική στάθμη μόνωσης (kV) | |
|
|
|||||
| κλάση 0.2 | κλάση 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
φόρμα 2: ισχύς λειτουργίας διακοπής κυκλώματος τεχνικής ταλάντωσης μετασχηματιστή τάσης
| Τύπος | Ονομαστική τάση τάσης (V) | Κατηγορία ακρίβειας και βαθμολογημένη έξοδος (VA) | Σύντομο χρονικό διάστημα Μέγιστη ισχύς εξόδου (VA) | ονομαστικό επίπεδο μόνωσης (kV) |
| JSZV12-10R | 10/0.1/0.22 | 0,2 30 | 600 | 42/12/75 |
| JSZV12-10R | 10/0.1/0.1 | 0,2 20 | 2×400 | 42/12/75 |
| JSZV12-6R | 6/0.1/0.1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0.1/0.1 | 0,2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0.1 | 0,2 20 | 500 | 42/12/75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
Σημειώσεις: Για την παροχή ρεύματος σε λειτουργία διακόπτη, η τάση αντοχής δεν πρέπει να υπερβαίνει το 15%
