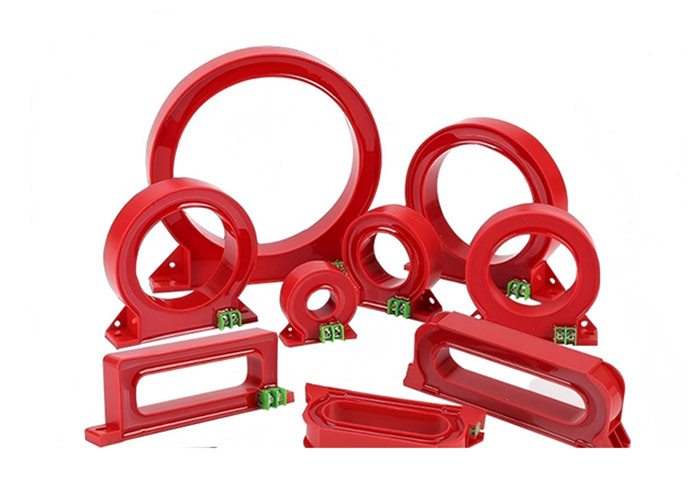

Ως επαγγελματίας κατασκευαστής μετασχηματιστών ρεύματος στην Κίνα,Comewillθα ήθελε να σας παρέχει προσαρμοσμένεςΜετασχηματιστής ρεύματος μηδενικής ακολουθίας, ο οποίος είναι ένας μετασχηματιστής ρεύματος τύπου μονής στροφής που έχει σχεδιαστεί για να ανιχνεύει ρεύμα μηδενικής ακολουθίας σε συστήματα ισχύος. Παρακολουθεί το διανυσματικό άθροισμα των τριφασικών ρευμάτων και εντοπίζει διαρροές ή σφάλματα γείωσης στα δίκτυα διανομής.
Όταν εμφανίζεται μη φυσιολογικό ρεύμα λόγω βλάβης στη μόνωση ή σφαλμάτων γείωσης, ο μετασχηματιστής στέλνει ένα σήμα σε εξοπλισμό προστασίας, όπως συσκευές προστασίας ρελέ ή ελεγκτές προστασίας διαρροής. Αυτή η διαδικασία επιτρέπει στο σύστημα να εκδίδει συναγερμούς ή να αποσυνδέει το ελαττωματικό κύκλωμα.
Ο μετασχηματιστής ρεύματος μηδενικής ακολουθίας εγκαθίσταται συνήθως γύρω από καλώδια τροφοδοσίας ή ζυγούς, καθιστώντας τον κατάλληλο για την παρακολούθηση ηλεκτρικών συστημάτων μέσης και χαμηλής τάσης.
1. Δομή πυρήνα δακτυλίου
Ο μετασχηματιστής χρησιμοποιεί έναν κυκλικό πυρήνα σιδήρου με δευτερεύουσες περιελίξεις που ανιχνεύουν την ανισορροπία του ρεύματος.
2. Ενθυλάκωση από εποξειδική ρητίνη ή καουτσούκ σιλικόνης
Ο πυρήνας του σιδήρου και το τύλιγμα είναι σφραγισμένα μέσα σε ένα προστατευτικό κέλυφος, παρέχοντας αντοχή στην υγρασία και προστασία έναντι της ρύπανσης.
3. Δύο τύποι εγκατάστασης
Τα προϊόντα διατίθενται σε ενσωματωμένο τύπο (προεγκατεστημένο κατά την τοποθέτηση καλωδίων) και ανοιχτού τύπου (εγκατεστημένο γύρω από υπάρχοντα καλώδια).
4. Rogowski Coil Technology
Ορισμένα σχέδια υιοθετούν την τεχνολογία ανίχνευσης πηνίου Rogowski για τη μετατροπή των σημάτων ρεύματος σε μετρήσιμες εξόδους τάσης.
1. Εφαρμοστέο εύρος τάσης: 0,4kV έως 66kV.
2. Συχνότητα Πλέγματος: Η τυπική συχνότητα λειτουργίας είναι 50Hz
3. Θερμοκρασία λειτουργίας: −10°C έως +40°C.
4. Ίδιο άκρο: μόλις διεισδύσει από την πλευρά "L1", το δεύτερο είναι "K1".
Η σωστή εγκατάσταση διασφαλίζει την ακριβή λειτουργία του αΜετασχηματιστής ρεύματος μηδενικής ακολουθίας.
Εγκατάσταση ενσωματωμένου τύπου
Για τους ενσωματωμένους μετασχηματιστές, το καλώδιο πρέπει να περάσει μέσα από τον μετασχηματιστή πριν εγκατασταθεί το καλώδιο.
Εγκατάσταση ανοιχτού τύπου
Τα ανοιχτά μοντέλα μπορούν να τοποθετηθούν σε υπάρχοντα καλώδια διαχωρίζοντας το σώμα του μετασχηματιστή και επανασυναρμολογώντας το γύρω από τον αγωγό.
Διαρρύθμιση γείωσης
Σε ορισμένα συστήματα γείωσης, τα καλώδια πρέπει να περνούν μέσα από τον μετασχηματιστή πριν συνδεθούν στο σημείο γείωσης για να διασφαλιστεί η σωστή ανίχνευση του ρεύματος διαρροής.
Μηχανική ευθυγράμμιση
Κατά την επανασυναρμολόγηση των σχιστών μετασχηματιστών, και τα δύο μισά πρέπει να ευθυγραμμίζονται σωστά για να αποφευχθεί η απόκλιση της μέτρησης.
