Comewill, ένας αξιόπιστος κατασκευαστής και προμηθευτής ηλεκτρικού εξοπλισμού με έδρα την Κίνα, προσφέρει υψηλή ποιότηταΜετασχηματιστές συνδυασμένων οργάνωνπου ενσωματώνουν τις λειτουργίες του μετασχηματιστή ρεύματος και του μετασχηματιστή τάσης σε μια ενιαία μονάδα. Διαθέσιμοι σε απόθεμα, χονδρική και προσαρμοσμένοι, αυτοί οι μετασχηματιστές παρέχουν συμπαγείς, ασφαλείς και οικονομικές λύσεις για τη μέτρηση και την προστασία της ηλεκτρικής ενέργειας στα συστήματα διανομής. Χρησιμοποιούνται ευρέως σε βιομηχανικές, μεταλλευτικές και αγροτικές εφαρμογές δικτύων ηλεκτρικής ενέργειας.

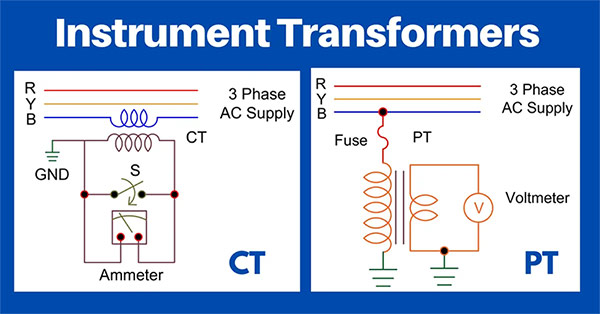

Οι μετασχηματιστές συνδυασμένων οργάνων είναι ένα είδος ηλεκτρικής συσκευής που συγχωνεύει τις λειτουργίες του μετασχηματιστή ρεύματος και τάσης σε ένα περίβλημα. Η μονάδα ρεύματος συνδέεται σε σειρά στη γραμμή υψηλού ρεύματος, ενώ η μονάδα τάσης συνδέεται παράλληλα με τη γραμμή υψηλής τάσης. Και οι δύο μονάδες μοιράζονται έναν κοινό πυρήνα και μόνωση, επιτρέποντας την ταυτόχρονη λήψη σημάτων τάσης και ρεύματος ενώ απομονώνουν τα πρωτεύοντα κυκλώματα υψηλής τάσης από δευτερεύουσες συσκευές μέτρησης. Αυτός ο σχεδιασμός διασφαλίζει την ασφάλεια του χειριστή και του εξοπλισμού, ενώ μειώνει την πολυπλοκότητα της εγκατάστασης.
Μέτρηση Τάσης
Το τμήμα τάσης προκαλεί μια αναλογική χαμηλή τάση στο δευτερεύον τύλιγμα όταν η υψηλή τάση ρέει μέσω του πρωτεύοντος κυκλώματος. Αυτή η έξοδος χαμηλής τάσης (συνήθως 100 V) χρησιμοποιείται στη συνέχεια από βολτόμετρα, μετρητές ενέργειας ή προστατευτικά ρελέ.
Τρέχουσα Μέτρηση
Το τμήμα ρεύματος μετατρέπει μεγάλα πρωτεύοντα ρεύματα σε μικρά, μετρήσιμα δευτερεύοντα ρεύματα (συνήθως 5Α ή 1Α). Αυτές οι έξοδοι παρέχονται σε μετρητές μετασχηματιστή ρεύματος ή συσκευές προστασίας ρελέ, διατηρώντας ακριβή παρακολούθηση και μέτρηση.
Απομόνωση και Ασφάλεια

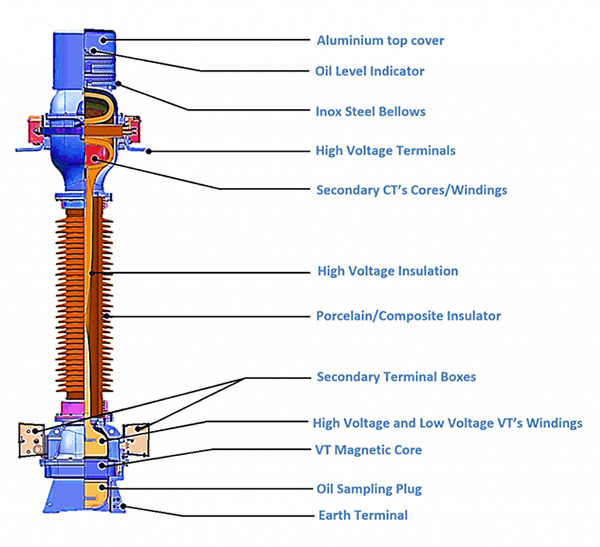

Μέσα σε έναν συνδυασμένο μετασχηματιστή, οι μονάδες ρεύματος και τάσης είναι εγκλωβισμένες σε ένα κοινό μονωτικό κέλυφος, συχνά γεμάτο λάδι ή εποξειδικό χυτό. Η δευτερεύουσα πλευρά πρέπει να είναι γειωμένη και τα κυκλώματα πρέπει να αποφεύγουν τις ανοιχτές ή βραχυπρόθεσμες συνθήκες για να διασφαλιστεί η ασφάλεια.

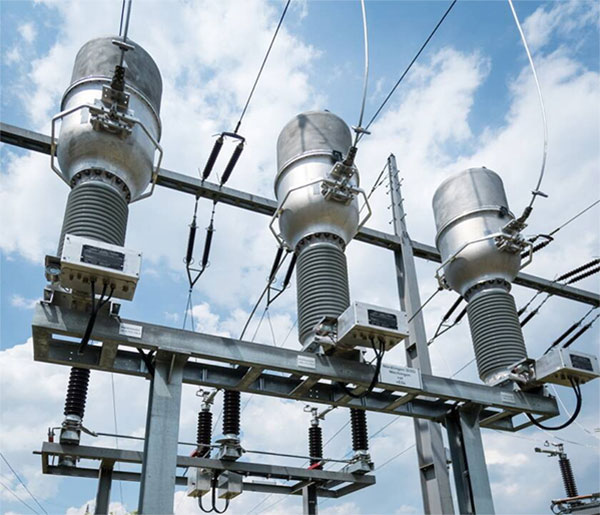

Το εργοστάσιο ComewillΜετασχηματιστές συνδυασμένων οργάνωνείναι κατάλληλα για:
Κουτιά μέτρησης υψηλής τάσης
Μετασχηματιστές με κολόνα
Ντουλάπια διανομής
Είναι ιδιαίτερα χρήσιμα σε σενάρια μέτρησης τριών φάσεων, όπως διαμορφώσεις V/V (μετασχηματιστές δύο τάσης) ή Y/Y (μετασχηματιστές τριών τάσης) για ισορροπημένα ή μη ισορροπημένα φορτία.
1. Συμπαγής σχεδιασμός και εύκολη εγκατάσταση – Η ενσωμάτωση μετασχηματιστών ρεύματος και τάσης σε μία μονάδα μειώνει το αποτύπωμα και απλοποιεί τη ρύθμιση.
2. Αποδοτικότητα κόστους – Η αγορά μιας συνδυασμένης μονάδας μειώνει το ξεχωριστό κόστος μετασχηματιστή, την πολυπλοκότητα κατασκευής και τον χρόνο εγκατάστασης.
3. Ηλεκτρική απομόνωση και αξιοπιστία – Ο πλήρης διαχωρισμός του πρωτεύοντος και του δευτερεύοντος κυκλώματος χαμηλής τάσης διασφαλίζει την ασφάλεια του χειριστή και του εξοπλισμού.
4. Ενσωματωμένη μέτρηση και προστασία – Παρέχει τυπικές εξόδους για μετρητές ενέργειας και συσκευές προστασίας ρελέ ταυτόχρονα.
5. Περιβαλλοντική προσαρμοστικότητα – Σχέδια βυθισμένα στο λάδι ή με μόνωση αερίου επιτρέπουν τη μακροχρόνια λειτουργία σε εξωτερικούς χώρους ή σε σκληρές συνθήκες.
Μετασχηματιστής συνδυασμού – Συνδυάζει μετασχηματιστές ρεύματος και τάσης σε μία συσκευή για συμπαγή εγκατάσταση και συγχρονισμένη μέτρηση. Κατάλληλο για έργα περιορισμένου χώρου ή ευαίσθητα στο κόστος.
Split Transformer – Διαχωρίζει τους μετασχηματιστές ρεύματος και τάσης για ευέλικτη τοποθέτηση και βελτιστοποιημένη ακρίβεια. Επιτρέπει προσαρμοσμένη επιλογή για διαφορετικά επίπεδα τάσης και ρεύματος.
Η Comewill, ως εργοστάσιο και προμηθευτής με έδρα την Κίνα, παρέχει ποιότητα, χαμηλή τιμή και προσαρμοσμένημετασχηματιστές συνδυασμένων οργάνωνπου υπάρχουν σε απόθεμα για γρήγορη παράδοση. Τα συστήματα Current Transformer μας κατασκευάζονται σύμφωνα με αυστηρά πρότυπα ποιότητας για να πληρούν τις βιομηχανικές απαιτήσεις και τις απαιτήσεις κοινής χρήσης, διασφαλίζοντας ακριβή μέτρηση, λειτουργική ασφάλεια και αξιόπιστη μακροχρόνια χρήση.
