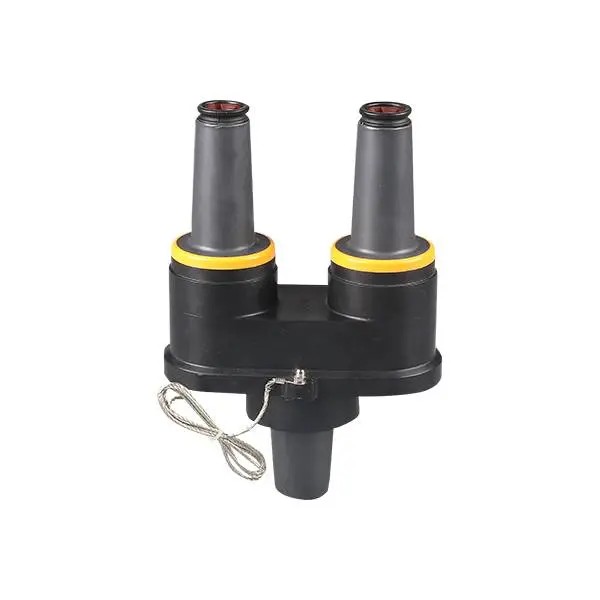

Περιστρεφόμενο ένθετο τροφοδοσίας 24KV 200A

Αγοράστε περιστρεφόμενο ένθετο Feedthru 24KV 200A από την Comewill, έναν αξιόπιστο κατασκευαστή και προμηθευτή εξαρτημάτων καλωδίων μέσης τάσης στην Κίνα. Σχεδιασμένο για συστήματα διανομής 24 kV, αυτό το περιστρεφόμενο ένθετο τροφοδοσίας επιτρέπει τη διαμόρφωση διπλού δακτυλίου από ένα μόνο φρεάτιο δακτυλίου, επιτρέποντας την εύκολη μετατροπή των ακτινικών μετασχηματιστών σε συστήματα διαπερατής τροφοδοσίας, ενώ προσθέτει προστασία απαγωγέα υπέρτασης. Με κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας εγκατάσταση καστάνιας περιορισμού της ροπής, μόνωση EPDM και πλήρως θωρακισμένο υποβρύχιο σχεδιασμό, η Comewill προσφέρει λύσεις υψηλής ποιότητας, χονδρικής, προσαρμοσμένες και σε απόθεμα για ασφαλή και αποτελεσματική υπόγεια διανομή ενέργειας.

Ορισμός προϊόντος

Ένα περιστρεφόμενο ένθετο τροφοδοσίας 24KV 200A είναι ένα εξάρτημα φραγής φορτίου που είναι εγκατεστημένο σε ένα πηγάδι γενικής στερέωσης σε εξοπλισμό όπως μετασχηματιστές ή συσκευές διανομής που είναι τοποθετημένοι σε μαξιλαράκια. Δημιουργεί δύο διεπαφές διακοπής φορτίου 200Α, επιτρέποντας στους μηχανικούς να συνδέουν πολλά καλώδια, να εγκαταστήσουν απαγωγείς υπέρτασης ή να μετατρέψουν συστήματα ακτινικής τροφοδοσίας σε διαμορφώσεις διαπερατής τροφοδοσίας.

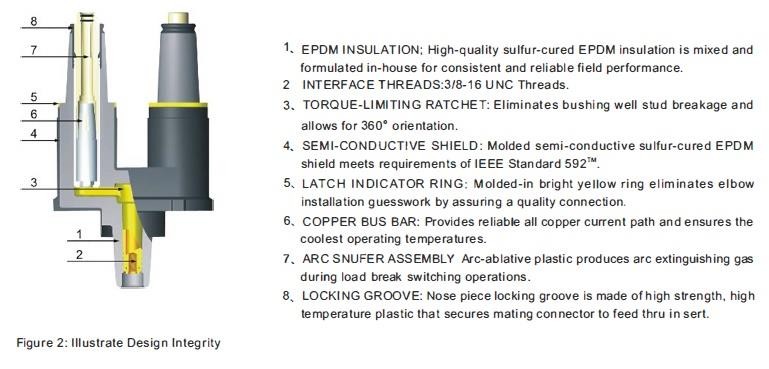

Βασικά Τεχνικά Χαρακτηριστικά

1. Σχεδιασμός Διπλής Διεπαφής Feedthrough

Το ένθετο επιτρέπει δύο διεπαφές θραύσης φορτίου από ένα φρεάτιο δακτυλίου, καθιστώντας εύκολη τη μετατροπή των μετασχηματιστών ακτινικής τροφοδοσίας σε μετασχηματιστές διαμπερούς τροφοδοσίας ή την προσθήκη αντικεραυνικής προστασίας σειράς. Αυτό βελτιώνει σημαντικά την ευελιξία του δικτύου.

2. Πατενταρισμένος μηχανισμός καστάνιας περιορισμού ροπής

Ο ενσωματωμένος σχεδιασμός καστάνιας περιορισμού της ροπής εμποδίζει τους εγκαταστάτες να σφίξουν υπερβολικά κατά λάθος τα μπουλόνια του φρεατίου του δακτυλίου. Όταν επιτευχθεί η σωστή ροπή, ο μηχανισμός παράγει ένα ηχητικό κλικ, διασφαλίζοντας την ακριβή και ασφαλή εγκατάσταση ενώ μειώνει τον κίνδυνο ζημιάς του εξοπλισμού.

3. Περιστρεφόμενη θέση 360°

Μετά την εγκατάσταση, το ένθετο μπορεί να περιστραφεί πλήρως κατά 360 μοίρες, επιτρέποντας στους μηχανικούς να τοποθετούν τους συνδέσμους σύμφωνα με τις απαιτήσεις δρομολόγησης καλωδίων. Αυτή η δυνατότητα απλοποιεί την εγκατάσταση σε περιορισμένα διαμερίσματα μετασχηματιστή.

4. Υψηλής ποιότητας μόνωση EPDM

Το προϊόν είναι χυτευμένο από μονωτικό και ημιαγώγιμο καουτσούκ EPDM σκληρυμένο με θείο, παρέχοντας εξαιρετική ηλεκτρική μόνωση, έλεγχο καταπόνησης και περιβαλλοντική στεγανοποίηση. Όταν χρησιμοποιείται με ταιριαστά εξαρτήματα, σχηματίζει ένα πλήρως θωρακισμένο και βυθιζόμενο σύστημα σύνδεσης.

5. Οπτική ένδειξη εγκατάστασης

Ένας κίτρινος δακτύλιος ένδειξης μάνδαλου που βρίσκεται γύρω από το κολάρο του δακτυλίου προσφέρει σαφή επιβεβαίωση εγκατάστασης. Όταν ο δακτύλιος καλύπτεται πλήρως από τον γωνιακό σύνδεσμο, η σύνδεση είναι ασφαλής. Εάν είναι ορατό, απαιτούνται προσαρμογές. Αυτό βελτιώνει την ακρίβεια και την ασφάλεια εγκατάστασης.

Εγκατάσταση

Δεν απαιτούνται ειδικά εργαλεία για τη σωστή τοποθέτηση του ενθέματος. Ένα καθαρισμένο και λιπασμένο ένθετο τοποθετείται απλά σε ένα πηγάδι με δακτύλιο και στρέφεται προς τη φορά των δεικτών του ρολογιού. Όταν η καστάνια περιορισμού της ροπής απελευθερωθεί, δίνοντας ένα ηχητικό κλικ, το ένθετο θα τοποθετηθεί σωστά και θα σφιχτεί στη σωστή ροπή. Η συνεχής περιστροφή κατά τη φορά των δεικτών του ρολογιού επιτρέπει την πλήρη τοποθέτηση 360° για την κάλυψη των απαιτήσεων της εφαρμογής. Για να αφαιρέσετε ένα ένθετο που δεν ενεργοποιείται, απλώς περιστρέψτε το αριστερόστροφα.

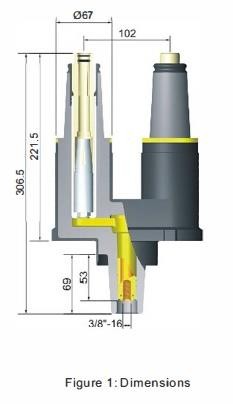

Περιγραφή και Διαστάσεις

FAQ

 1. Σε τι χρησιμεύει ένα περιστρεφόμενο ένθετο Feedthru 24KV 200A;

Χρησιμοποιείται σε συστήματα διανομής μέσης τάσης για τη δημιουργία δύο διεπαφών διακοπής φορτίου 200Α από ένα φρεάτιο δακτυλίου, επιτρέποντας συνδέσεις καλωδίων, μετατροπή τροφοδοσίας μετασχηματιστή και εγκατάσταση απαγωγέα υπερτάσεων.

2. Πού εγκαθίσταται συνήθως αυτό το προϊόν;

Συνήθως εγκαθίσταται σε μετασχηματιστές, υπόγειους εξοπλισμούς διανομής και ερμάρια διανομής ισχύος σε υπόγεια καλωδιακά δίκτυα που τοποθετούνται σε μαξιλαράκια.

3. Ποιοι σύνδεσμοι είναι συμβατοί με αυτό το ένθετο;

Το ένθετο λειτουργεί με γωνιακούς συνδέσμους θραύσης φορτίου 200Α, γωνιακούς απαγωγείς υπερτάσεων και φρεάτια τριβής εξοπλισμού της ίδιας ονομαστικής τάσης.

4. Το ένθετο υποστηρίζει υπόγεια χρήση;

Ναί. Με μόνωση EPDM και πλήρως θωρακισμένο υποβρύχιο σχεδιασμό, αποδίδει αξιόπιστα σε υπόγεια ή εξωτερικά περιβάλλοντα.

5. Ποιο είναι το πλεονέκτημα του περιστρεφόμενου σχεδίου;

Η περιστρεφόμενη θέση 360° επιτρέπει την ευέλικτη δρομολόγηση καλωδίων, διευκολύνοντας την εγκατάσταση σε περιορισμένους χώρους μετασχηματιστών ή διακοπτών.

6. Τι δείχνει ο κίτρινος δακτύλιος ένδειξης;

Εάν ο κίτρινος δακτύλιος είναι πλήρως καλυμμένος, ο γωνιακός σύνδεσμος έχει τοποθετηθεί σωστά. Εάν εξακολουθεί να είναι ορατή, η σύνδεση χρειάζεται προσαρμογή.
