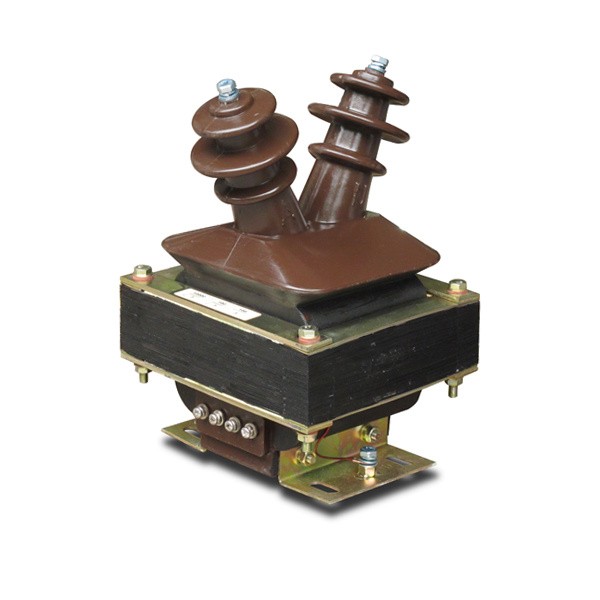

A Μετασχηματιστής τάσηςείναι μια σημαντική τεχνολογία οργάνων-μετασχηματιστών που χρησιμοποιείται για τη μείωση της υψηλής πρωτογενούς τάσης σε μια αναλογική δευτερεύουσα τάση κατάλληλη για μέτρηση, μέτρηση, προστασία και έλεγχο. Σε αντίθεση με έναν μετασχηματιστή ισχύος, ο οποίος προορίζεται για μεταφορά ενέργειας μεταξύ ηλεκτρικών δικτύων, ένας μετασχηματιστής οργάνων έχει σχεδιαστεί για να παρέχει ακριβές σήμα σε μετρητές, ρελέ, εξοπλισμό παρακολούθησης και συστήματα ελέγχου. Η σωστή επιλογή εξαρτάται από την τάση του πρωτεύοντος συστήματος, τη δευτερεύουσα τάση, τη συχνότητα, τις απαιτήσεις ακρίβειας, το φορτίο, τη μόνωση, τη διάταξη φάσης, τη διαμόρφωση περιελίξεων, τη θέση εγκατάστασης, την περιβαλλοντική έκθεση και την προβλεπόμενη λειτουργία προστασίας ή μέτρησης. Οι ηλεκτρομαγνητικές, οι χωρητικές και οι ηλεκτρονικές τεχνολογίες παρέχουν διαφορετικές προσεγγίσεις για τη λήψη σημάτων αναλογικής τάσης. Τα σχέδια εσωτερικών και εξωτερικών χώρων αντιμετωπίζουν επίσης διαφορετικές περιβαλλοντικές συνθήκες. Επομένως, μια πλήρης τεχνική αξιολόγηση πρέπει να λάβει υπόψη την ηλεκτρική απόδοση, τη μόνωση, την κατασκευή, τα εξαρτήματα, την προστασία, την εγκατάσταση και τη συντήρηση ως ένα συντονισμένο σύστημα.
Πίνακας περιεχομένων
Κάντε κλικ σε οποιοδήποτε θέμα για να μεταβείτε απευθείας στην ενότητα.
- 1. Γιατί είναι σημαντική η μέτρηση τάσης στα συστήματα ισχύος;
- 2. Πώς λειτουργεί ένας μετασχηματιστής τάσης οργάνου;
- 3. Ποιοι είναι οι κύριοι τύποι και διαμορφώσεις;
- 4. Πώς η ακρίβεια και η επιβάρυνση επηρεάζουν την επιλογή;
- 5. Γιατί είναι απαραίτητες η μόνωση και η ηλεκτρική μόνωση;
- 6. Πώς διαφέρουν οι εφαρμογές προστασίας και μέτρησης;
- 7. Ποια είναι η διαφορά μεταξύ ηλεκτρομαγνητικών και χωρητικών σχεδίων;
- 8. Πώς τα σχέδια εσωτερικού και εξωτερικού χώρου αντιμετωπίζουν διαφορετικές συνθήκες;
- 9. Πώς διαφέρουν οι μονοφασικές και τριφασικές εφαρμογές;
- 10. Πώς πρέπει να λαμβάνονται υπόψη οι ασφάλειες, η δευτερεύουσα γείωση και η ασφάλεια;
- 11. Ποιες εφαρμογές χρησιμοποιούν μέτρηση τάσης οργάνου;
- 12. Ποια κοινά λάθη επιλογής πρέπει να αποφεύγονται;
- 13. Τι πρέπει να περιλαμβάνει μια επαγγελματική τεχνική προδιαγραφή;
- 14. Συχνές Ερωτήσεις
Γιατί είναι σημαντική η μέτρηση τάσης στα συστήματα ισχύος;
Τα ηλεκτρικά δίκτυα δεν μπορούν να ελεγχθούν με ασφάλεια και ακρίβεια χωρίς αξιόπιστες πληροφορίες σχετικά με την τάση. Οι χειριστές, τα ρελέ προστασίας, οι μετρητές, τα συστήματα αυτοματισμού και ο εξοπλισμός παρακολούθησης εξαρτώνται από τα σήματα μέτρησης που αντιπροσωπεύουν την κατάσταση του πρωτεύοντος ηλεκτρικού κυκλώματος.
Η απευθείας σύνδεση συμβατικών μετρητών ή εξοπλισμού ελέγχου χαμηλής τάσης σε κύκλωμα μέσης ή υψηλής τάσης θα ήταν μη πρακτική και δυνητικά επικίνδυνη. Οι μετασχηματιστές οργάνων λύνουν αυτό το πρόβλημα δημιουργώντας ένα αναλογικό δευτερεύον σήμα που αντιπροσωπεύει την κύρια τάση ενώ παρέχει ηλεκτρικό διαχωρισμό μεταξύ του κυκλώματος υψηλής τάσης και του δευτερεύοντος κυκλώματος μέτρησης.
Αυτός ο διαχωρισμός έχει αρκετά πρακτικά πλεονεκτήματα. Ο εξοπλισμός μέτρησης μπορεί να σχεδιαστεί γύρω από μια τυποποιημένη δευτερεύουσα τάση αντί να εκτίθεται απευθείας στο πρωτεύον σύστημα. Τα ρελέ προστασίας μπορούν να επεξεργαστούν ένα διαχειρίσιμο σήμα. Οι μετρητές ενέργειας μπορούν να εκτελέσουν τις λειτουργίες μέτρησής τους. Οι χειριστές μπορούν να λάβουν πληροφορίες για το ηλεκτρικό δίκτυο χωρίς να φέρουν την κύρια τάση απευθείας στον πίνακα ελέγχου.
Παρέχει αναλογικό σήμα τάσης για μετρητές και συσκευές παρακολούθησης.
Παρέχει πληροφορίες τάσης σε προστατευτικά ρελέ που αξιολογούν μη κανονικές συνθήκες συστήματος.
Διαχωρίζει το δευτερεύον κύκλωμα μέτρησης από το πρωτεύον δίκτυο υψηλής τάσης.
Παρέχει ένα ηλεκτρικό σήμα που μπορεί να υποστηρίξει αυτοματισμό, λογική μεταγωγής, συγχρονισμό και άλλες λειτουργίες ελέγχου.
Οι πληροφορίες τάσης είναι ιδιαίτερα σημαντικές σε συστήματα όπου η ηλεκτρική κατάσταση αλλάζει συνεχώς. Οι υποσταθμοί, τα βιομηχανικά συστήματα διανομής, οι τροφοδότες μετασχηματιστών, τα δίκτυα ανανεώσιμων πηγών ενέργειας και τα πολύπλοκα συστήματα κοινής ωφέλειας απαιτούν αξιόπιστες πληροφορίες σχετικά με την τάση του συστήματος.
Η μέτρηση υποστηρίζει επίσης την αντιμετώπιση προβλημάτων. Εάν το παρατηρούμενο δευτερεύον σήμα αλλάξει απροσδόκητα, οι μηχανικοί μπορούν να διερευνήσουν εάν η αιτία σχετίζεται με το πρωτεύον σύστημα, τον μετασχηματιστή οργάνων, την καλωδίωση, το κύκλωμα προστασίας ή άλλο μέρος της αλυσίδας μέτρησης.
Επομένως, μια αξιόπιστη αλυσίδα μέτρησης ξεκινά με έναν σωστά επιλεγμένο μετασχηματιστή οργάνων. Η ακρίβεια, η μόνωση, η διαμόρφωση σύνδεσης, η δευτερεύουσα επιβάρυνση, οι περιβαλλοντικές συνθήκες και οι απαιτήσεις προστασίας πρέπει να εξεταστούν όλα μαζί.
Πώς λειτουργεί ένας μετασχηματιστής τάσης οργάνου;
Ένας μετασχηματιστής τάσης ηλεκτρομαγνητικού οργάνου λειτουργεί μέσω ηλεκτρομαγνητικής επαγωγής. Το πρωτεύον τύλιγμα συνδέεται με το κύκλωμα υψηλής τάσης, ενώ το δευτερεύον τύλιγμα παρέχει μια αναλογική χαμηλότερη τάση στον συνδεδεμένο εξοπλισμό μέτρησης ή προστασίας.
Η βασική σχέση καθορίζεται από την αναλογία των πρωτευουσών στροφών προς τις δευτερεύουσες στροφές. Όταν ενεργοποιείται το πρωτεύον τύλιγμα, δημιουργείται μαγνητική ροή στον πυρήνα. Αυτή η ροή προκαλεί μια τάση στο δευτερεύον τύλιγμα που αντιστοιχεί αναλογικά με την κύρια τάση εντός του σχεδιασμένου εύρους λειτουργίας του μετασχηματιστή.
Πρωτογενές τύλιγμα
Το πρωτεύον τύλιγμα συνδέεται με το κύκλωμα υψηλής τάσης. Το σύστημα μόνωσής του είναι επομένως σχεδιασμένο να αντέχει τις ηλεκτρικές καταπονήσεις που συνδέονται με το πρωτεύον δίκτυο.
Ανάλογα με την αρχιτεκτονική του προϊόντος, η κύρια περιέλιξη μπορεί να έχει διαφορετικές φυσικές κατασκευές. Ορισμένα σχέδια χρησιμοποιούν μια συμβατική διάταξη περιέλιξης, ενώ άλλα ενσωματώνουν την περιέλιξη σε μια ενθυλακωμένη μονωτική δομή.
Δευτερεύουσα περιέλιξη
Η δευτερεύουσα περιέλιξη παρέχει το σήμα μειωμένης τάσης σε μετρητές, ρελέ και άλλο εξοπλισμό. Η έξοδός του είναι σχεδιασμένη να παραμένει ανάλογη με την κύρια τάση υπό συγκεκριμένες ηλεκτρικές συνθήκες.
Μαγνητικός πυρήνας
Ο πυρήνας παρέχει τη μαγνητική διαδρομή που απαιτείται για την ηλεκτρομαγνητική επαγωγή. Η κατασκευή του πυρήνα και τα μαγνητικά χαρακτηριστικά επηρεάζουν την ακρίβεια, τη συμπεριφορά διέγερσης, τις απώλειες και την ικανότητα του μετασχηματιστή να παρέχει ένα σταθερό δευτερεύον σήμα.
Σύστημα μόνωσης
Το σύστημα μόνωσης διαχωρίζει το πρωτεύον τύλιγμα υψηλής τάσης από το δευτερεύον τύλιγμα, το περίβλημα και τη γύρω δομή. Ανάλογα με τον σχεδιασμό του προϊόντος, αυτό μπορεί να περιλαμβάνει ξηρή μόνωση, χύτευση εποξειδικής ρητίνης, μόνωση λαδιού, μόνωση αερίου ή άλλες διηλεκτρικές διατάξεις.
| Συστατικό | Πρωτεύουσα Λειτουργία | Βασικό Σχεδιασμό |
|---|---|---|
| Πρωτογενές τύλιγμα | Συνδέεται στο κύκλωμα υψηλής τάσης | Απαιτήσεις κύριας τάσης και μόνωσης |
| Δευτερεύουσα περιέλιξη | Παρέχει το μειωμένο σήμα μέτρησης | Δευτερεύουσα τάση, ακρίβεια, επιβάρυνση |
| Μαγνητικός πυρήνας | Παρέχει τη μαγνητική διαδρομή | Χαρακτηριστικά υλικού πυρήνα και διέγερσης |
| Σύστημα μόνωσης | Διατηρεί τον ηλεκτρικό διαχωρισμό | Καταπόνηση τάσης, περιβάλλον, μηχανική σταθερότητα |
| Περίβλημα ή στέγαση | Παρέχει μηχανική και περιβαλλοντική προστασία | Θέση εγκατάστασης και συνθήκες έκθεσης |
Δευτερεύουσα ποιότητα σήματος
Ένα χρήσιμο δευτερεύον σήμα πρέπει να αντιπροσωπεύει με ακρίβεια την κύρια τάση ενώ ο συνδεδεμένος εξοπλισμός αντλεί το καθορισμένο φορτίο του. Εάν το κύκλωμα μέτρησης επιβαρύνει υπερβολικά το δευτερεύον, η αναλογία τάσης και η ακρίβεια μπορεί να επηρεαστούν.
Αυτός είναι ο λόγος για τον οποίο ο μετασχηματιστής, η καλωδίωση, οι ακροδέκτες, οι μετρητές, τα ρελέ και ο άλλος δευτερεύων εξοπλισμός πρέπει να αξιολογούνται ως ένα κύκλωμα.
Η αρχή λειτουργίας μπορεί να είναι απλή στην ιδέα, αλλά η επίτευξη σταθερής ακρίβειας υπό πραγματικές συνθήκες λειτουργίας απαιτεί προσεκτικό σχεδιασμό του πυρήνα, των περιελίξεων, της μόνωσης, των συνδέσεων και της μηχανικής δομής.
Ποιοι είναι οι κύριοι τύποι και διαμορφώσεις;
Οι μετασχηματιστές τάσης οργάνων μπορούν να ταξινομηθούν σύμφωνα με την εγκατάσταση, τη διάταξη φάσης, τη διαμόρφωση περιελίξεων, την τεχνολογία μόνωσης και την αρχή λειτουργίας. Αυτές οι κατηγορίες βοηθούν τους μηχανικούς να περιορίσουν την επιλογή σύμφωνα με τις απαιτήσεις του συστήματος.
Διαμορφώσεις εσωτερικών χώρων
Οι εσωτερικές μονάδες προορίζονται για εγκατάσταση σε εγκαταστάσεις διανομής, υποσταθμούς, ηλεκτρικούς χώρους ή άλλα προστατευμένα περιβάλλοντα. Ο σχεδιασμός του περιβλήματος και της μόνωσής τους μπορεί να βελτιστοποιηθεί γύρω από ένα ελεγχόμενο εσωτερικό περιβάλλον.
Τα σχέδια χυτού εποξειδικής ρητίνης είναι κοινά σε συμπαγείς εσωτερικές εφαρμογές μέσης τάσης, επειδή η συμπαγής μόνωση μπορεί να δημιουργήσει μια στεγανή δομή ενώ διατηρεί το φυσικό συγκρότημα σχετικά συμπαγές.
Εξωτερικές διαμορφώσεις
Οι εξωτερικές μονάδες αντιμετωπίζουν άμεση έκθεση στη βροχή, την υγρασία, τις αλλαγές θερμοκρασίας, το ηλιακό φως, τη σκόνη, τη ρύπανση και άλλες περιβαλλοντικές συνθήκες. Ως εκ τούτου, η διάταξη στέγασης και μόνωσής τους πρέπει να αφορά την εξυπηρέτηση σε εξωτερικούς χώρους.
Μονοφασικές διαμορφώσεις
Οι μονοφασικοί σχεδιασμοί χρησιμοποιούνται συνήθως όπου κάθε φάση μετράται χωριστά ή όπου η εφαρμογή απαιτεί μια καθορισμένη διάταξη μέτρησης φάσης προς έδαφος ή φάσης προς φάση.
Τριφασικές διαμορφώσεις
Οι τριφασικές ρυθμίσεις μπορούν να παρέχουν συντονισμένη μέτρηση τάσης για τριφασικά ηλεκτρικά δίκτυα. Η ακριβής σύνδεση εξαρτάται από τη διαμόρφωση του ουδέτερου συστήματος και τη λειτουργία προστασίας ή μέτρησης.
Διαμορφώσεις δύο περιελίξεων και τριών περιελίξεων
Ένας σχεδιασμός δύο περιελίξεων περιέχει ένα πρωτεύον και ένα δευτερεύον τύλιγμα. Ένας σχεδιασμός τριών περιελίξεων προσθέτει ένα βοηθητικό δευτερεύον τύλιγμα που μπορεί να υποστηρίζει μια ξεχωριστή λειτουργία προστασίας ή γείωσης, ανάλογα με το ηλεκτρικό σχήμα.
Συστήματα ξηρού τύπου και χυτής ρητίνης
Τα συστήματα ξηρού τύπου χρησιμοποιούν στερεή ή ξηρή μόνωση χωρίς υγρό διηλεκτρικό. Η χυτή κατασκευή από εποξειδική ρητίνη μπορεί να ενθυλακώσει πλήρως επιλεγμένα εξαρτήματα, παρέχοντας μηχανική σταθερότητα και αντοχή στην υγρασία και τη μόλυνση.
Σχέδια βουτηγμένα στο λάδι
Οι διαμορφώσεις που βυθίζονται στο λάδι χρησιμοποιούν μονωτικό λάδι ως μέρος του διηλεκτρικού και θερμικού συστήματος. Αυτά τα σχέδια απαιτούν κατάλληλες διαδικασίες κατασκευής δεξαμενής, σφράγισης, διαχείρισης λαδιού και συντήρησης.
Φουσκωτές ή μονωμένες με αέριο διαμορφώσεις
Μπορούν να χρησιμοποιηθούν σχέδια με μόνωση αερίου όπου είναι κατάλληλα κλειστά διηλεκτρικά συστήματα. Η επιλογή τους θα πρέπει να περιλαμβάνει υπόψη τη στεγανοποίηση του περιβλήματος, τις ιδιότητες αερίου, τη διαχείριση της πίεσης, τις διαδικασίες σέρβις και τις περιβαλλοντικές απαιτήσεις.
Χωρητικές και ηλεκτρονικές τεχνολογίες
Δεν βασίζεται κάθε σύστημα μέτρησης τάσης σε έναν συμβατικό ηλεκτρομαγνητικό μετασχηματιστή. Οι μετασχηματιστές χωρητικής τάσης χρησιμοποιούν έναν χωρητικό διαιρέτη σε συνδυασμό με ένα ηλεκτρομαγνητικό τμήμα, ενώ οι ηλεκτρονικοί αισθητήρες τάσης χρησιμοποιούν μεθόδους ανίχνευσης και μετατροπής σήματος για να παράγουν μια αναλογική ηλεκτρική έξοδο.
| Ταξινόμηση | Τυπικές επιλογές | Επιλογή Εστίαση |
|---|---|---|
| Εγκατάσταση | Εσωτερικός, εξωτερικός | Περιβαλλοντική έκθεση και σχεδιασμός περιβλήματος |
| Φάση | Μονοφασικό, τριφασικό | Διαμόρφωση δικτύου και σχήμα μέτρησης |
| Κούρδισμα | Δίτυλιγμα, τρίτυλιγμα | Μέτρηση, προστασία, βοηθητικές λειτουργίες |
| Μόνωση | Ξηρό, χυτή ρητίνη, λάδι, αέριο | Κατηγορία τάσης, περιβάλλον, συντήρηση |
| Αρχή λειτουργίας | Ηλεκτρομαγνητικό, χωρητικό, ηλεκτρονικό | Επίπεδο τάσης, ακρίβεια, αρχιτεκτονική συστήματος |
Η επιλογή πρέπει να ξεκινά με τις απαιτήσεις της εφαρμογής και του δικτύου, όχι απλώς την κατηγορία προϊόντων. Διαφορετικές διαμορφώσεις μπορούν να ικανοποιήσουν παρόμοιες λειτουργίες μέτρησης ενώ παρέχουν διαφορετικά χαρακτηριστικά εγκατάστασης και συντήρησης.
Πώς η ακρίβεια και η επιβάρυνση επηρεάζουν την επιλογή;
Η ακρίβεια είναι ένα από τα πιο σημαντικά τεχνικά ζητήματα επειδή το δευτερεύον σήμα μπορεί να χρησιμοποιηθεί για μέτρηση ενέργειας, παρακολούθηση συστήματος, προστασία, έλεγχο ή πολλές λειτουργίες ταυτόχρονα.
Κατηγορία ακρίβειας
Η κατηγορία ακρίβειας περιγράφει το επιτρεπόμενο σφάλμα μέτρησης υπό καθορισμένες συνθήκες. Διαφορετικές εφαρμογές μπορεί να έχουν διαφορετικές απαιτήσεις ακρίβειας.
Τα κυκλώματα μέτρησης που χρησιμοποιούνται για τη μέτρηση μπορεί να απαιτούν μεγαλύτερη ακρίβεια από εφαρμογές όπου ο μετασχηματιστής παρέχει κυρίως σήμα προστασίας. Η σωστή κλάση επομένως εξαρτάται από το τι πρέπει να ολοκληρώσει το δευτερεύον κύκλωμα.
Ονομαστική επιβάρυνση
Η επιβάρυνση αναφέρεται στο φορτίο που συνδέεται με τη δευτερεύουσα περιέλιξη. Αυτό περιλαμβάνει μετρητές, εισόδους ρελέ, μετατροπείς, καλωδιώσεις, μπλοκ ακροδεκτών και άλλες συνδεδεμένες συσκευές.
Εάν η πραγματική επιβάρυνση του δευτερεύοντος κυκλώματος διαφέρει σημαντικά από τις συνθήκες για τις οποίες καθορίστηκε ο μετασχηματιστής, η ακρίβεια και η συμπεριφορά εξόδου μπορεί να αλλάξουν.
Ακρίβεια αναλογίας
Η αναλογία μετασχηματισμού πρέπει να παραμείνει εντός της καθορισμένης ανοχής. Μια αναντιστοιχία μεταξύ της προβλεπόμενης αναλογίας και της πραγματικής αναλογίας μπορεί να επηρεάσει τόσο τις τιμές μέτρησης όσο και τις αποφάσεις προστασίας.
Μετατόπιση φάσης
Στα συστήματα μέτρησης που περιλαμβάνουν υπολογισμούς ισχύος, οι σχέσεις φάσης έχουν σημασία. Μικρά σφάλματα στη μετατόπιση φάσης μπορεί να επηρεάσουν την ακρίβεια των υπολογισμών που προέρχονται από σήματα τάσης και ρεύματος.
| Παράμετρος | Τι Περιγράφει | Γιατί έχει σημασία |
|---|---|---|
| Κατηγορία ακρίβειας | Ακρίβεια μέτρησης υπό καθορισμένες συνθήκες | Καθορίζει την καταλληλότητα για μέτρηση ή προστασία |
| Ονομαστική επιβάρυνση | Φορτίο δευτερεύοντος κυκλώματος | Επηρεάζει τη δευτερεύουσα τάση και την ακρίβεια |
| Αναλογία μετασχηματισμού | Σχέση πρωτογενούς προς δευτερογενή τάση | Διασφαλίζει ότι η μέτρηση αντιπροσωπεύει σωστά το πρωτεύον σύστημα |
| Μετατόπιση φάσης | Γωνιακή σχέση μεταξύ πρωτογενούς και δευτερεύουσας τάσης | Μπορεί να επηρεάσει τους υπολογισμούς ισχύος και προστασίας |
Μέτρηση έναντι απαιτήσεων προστασίας
Οι εφαρμογές που προσανατολίζονται στη μέτρηση γενικά επικεντρώνονται στη διατήρηση ακριβούς αναλογικής απόδοσης σε όλο το σχετικό εύρος λειτουργίας. Οι εφαρμογές που προσανατολίζονται στην προστασία ενδέχεται να δίνουν μεγαλύτερη έμφαση στη συμπεριφορά του μετασχηματιστή κατά τη διάρκεια μη φυσιολογικών συνθηκών του συστήματος και στην ικανότητα του δευτερεύοντος σήματος να υποστηρίζει τη λειτουργία του ρελέ.
Αυτή η διάκριση θα πρέπει να αντικατοπτρίζεται στις τεχνικές προδιαγραφές. Ένα προϊόν που επιλέγεται μόνο σύμφωνα με την ονομαστική τάση μπορεί να είναι ακατάλληλο εάν τα χαρακτηριστικά ακρίβειας και φορτίου του δεν ταιριάζουν με το συνδεδεμένο κύκλωμα.
Γιατί είναι απαραίτητες η μόνωση και η ηλεκτρική μόνωση;
Η ηλεκτρική μόνωση είναι ένας από τους κεντρικούς λόγους για τους οποίους χρησιμοποιούνται μετασχηματιστές τάσης οργάνων. Το πρωτεύον κύκλωμα μπορεί να λειτουργεί σε τάση πολύ πάνω από το ασφαλές εύρος λειτουργίας των συμβατικών συσκευών μέτρησης και ελέγχου, επομένως το σύστημα μόνωσης πρέπει να δημιουργεί έναν αξιόπιστο διαχωρισμό μεταξύ του πρωτεύοντος και του δευτερεύοντος κυκλώματος.
Πρωτογενής-δευτερογενής απομόνωση
Το σύστημα μόνωσης πρέπει να αντέχει την ηλεκτρική καταπόνηση που σχετίζεται με την ονομαστική πρωτογενή τάση και τις καθορισμένες μεταβατικές συνθήκες. Ο σχεδιασμός περιλαμβάνει μονωτικά υλικά, αποστάσεις ερπυσμού, κενά, διάταξη περιέλιξης, ενθυλάκωση, ακροδέκτες και γεωμετρία περιβλήματος.
Στερεά μόνωση
Τα σχέδια χυτής ρητίνης μπορούν να περικλείουν τις περιελίξεις και άλλα ηλεκτρικά εξαρτήματα. Αυτή η προσέγγιση μπορεί να προσφέρει μια συμπαγή και μηχανικά σταθερή δομή, ενώ μειώνει την άμεση έκθεση των εσωτερικών μονωτικών επιφανειών σε υγρασία ή μόλυνση.
Μόνωση λαδιού
Το λάδι παρέχει τόσο διηλεκτρική μόνωση όσο και χαρακτηριστικά μεταφοράς θερμότητας. Τα σχέδια γεμάτα λάδι χρειάζονται κατάλληλο περιορισμό και σφράγιση για να διατηρήσουν το επιδιωκόμενο εσωτερικό περιβάλλον.
Μόνωση αερίου
Τα συγκροτήματα με μόνωση αερίου χρησιμοποιούν ένα κλειστό διηλεκτρικό μέσο. Το περίβλημα πρέπει να διατηρεί την ακεραιότητά του και οι διαδικασίες σέρβις πρέπει να λαμβάνουν υπόψη το διηλεκτρικό μέσο και τη διάταξη πίεσης ή στεγανοποίησης του εξοπλισμού.
ερπυσμός και κάθαρση
Το διάκενο αναφέρεται στη μικρότερη απόσταση μέσω του αέρα μεταξύ αγώγιμων τμημάτων, ενώ η ερπυστικότητα σχετίζεται με την απόσταση κατά μήκος μιας μονωτικής επιφάνειας. Και τα δύο είναι σημαντικά για το σχεδιασμό εξοπλισμού μέσης και υψηλής τάσης.
Η περιβαλλοντική ρύπανση μπορεί να αυξήσει τη σημασία της απόστασης ερπυσμού επειδή η μόλυνση σε μια μονωτική επιφάνεια μπορεί να δημιουργήσει μια διαδρομή για ρεύμα διαρροής.
Η μόνωση πρέπει να αντέχει την καθορισμένη ηλεκτρική καταπόνηση χωρίς βλάβη.
Το σύστημα μόνωσης πρέπει να διατηρεί τη λειτουργία του υπό τις αναμενόμενες συνθήκες υγρασίας, μόλυνσης και θερμοκρασίας.
Τα τυλίγματα και η μόνωση πρέπει να παραμένουν σταθερά κατά τη μεταφορά, την εγκατάσταση και την κανονική λειτουργία.
Το κύκλωμα μέτρησης χαμηλής τάσης πρέπει να παραμένει σωστά διαχωρισμένο από το πρωτεύον δίκτυο.
Επομένως, η μόνωση δεν είναι μια ενιαία επιλογή υλικού. Είναι ένα πλήρες σύστημα μηχανικής που περιλαμβάνει γεωμετρία, υλικά, ποιότητα κατασκευής, περιβαλλοντική έκθεση και ηλεκτρικό συντονισμό.
Για τους αγοραστές, αυτό σημαίνει ότι η περιγραφή της μόνωσης πρέπει να είναι συγκεκριμένη. Όροι όπως ξηρός τύπος, χυτή ρητίνη, βυθισμένο σε λάδι ή μόνωση αερίου παρέχουν ένα σημείο εκκίνησης, αλλά οι τεχνικές προδιαγραφές πρέπει επίσης να εξηγούν την προβλεπόμενη κατηγορία τάσης και τις συνθήκες εγκατάστασης.
Πώς διαφέρουν οι εφαρμογές προστασίας και μέτρησης;
Το ίδιο πρωτεύον κύκλωμα τάσης μπορεί να παρέχει σήματα τόσο στα συστήματα μέτρησης όσο και στα συστήματα προστασίας, αλλά οι απαιτήσεις αυτών των δύο λειτουργιών δεν είναι πανομοιότυπες.
Εφαρμογές μετρήσεων
Τα συστήματα μέτρησης χρειάζονται μια σταθερή αναλογική τάση, έτσι ώστε οι μετρητές και οι συσκευές παρακολούθησης να μπορούν να αντιπροσωπεύουν με ακρίβεια το πρωτεύον σύστημα. Επομένως, η ακρίβεια σε όλο το κανονικό εύρος λειτουργίας είναι ιδιαίτερα σημαντική.
Οι εφαρμογές μπορούν να περιλαμβάνουν μετρητές τάσης, μετρητές ενέργειας, εξοπλισμό ποιότητας ισχύος, συστήματα εποπτείας και άλλες συσκευές παρακολούθησης.
Εφαρμογές προστασίας
Τα ρελέ προστασίας χρησιμοποιούν ηλεκτρικά σήματα για τον εντοπισμό μη φυσιολογικών συνθηκών. Οι πληροφορίες τάσης μπορεί να συμβάλλουν σε λειτουργίες υποτάσης, υπέρτασης, κατεύθυνσης, απόστασης, συγχρονισμού ή άλλες λειτουργίες προστασίας, ανάλογα με την αρχιτεκτονική του δικτύου.
Ο μετασχηματιστής πρέπει να παρέχει κατάλληλο σήμα υπό τις συνθήκες που σχετίζονται με το σύστημα προστασίας.
Συνδυασμένες εφαρμογές
Ορισμένα συστήματα χρησιμοποιούν ξεχωριστές δευτερεύουσες περιελίξεις για διαφορετικές λειτουργίες. Ένα τύλιγμα μπορεί να υποστηρίξει μέτρηση ενώ ένα άλλο έχει αντιστοιχιστεί σε προστασία.
Αυτή η διάταξη μπορεί να βοηθήσει στην απομόνωση των απαιτήσεων διαφορετικών κυκλωμάτων και στη μείωση της αλληλεπίδρασης μεταξύ των φορτίων μέτρησης και των εισόδων προστασίας.
| Εφαρμογή | Τυπική δευτερεύουσα συνάρτηση | Κύρια Προτεραιότητα Σχεδιασμού |
|---|---|---|
| Μέτρηση τάσης | Ακριβής αναλογική τάση | Καθορισμένη ακρίβεια και επιβάρυνση |
| Μέτρηση ενέργειας | Σήμα τάσης για ηλεκτρικούς υπολογισμούς | Ακρίβεια αναλογίας και απόδοση φάσης |
| Προστασία ρελέ | Είσοδος τάσης για λογική σφάλματος | Απόδοση προστασίας και κατάλληλη δευτερεύουσα συμπεριφορά |
| Συστήματα ελέγχου | Ανάδραση ή συγχρονισμός τάσης | Σταθερό και σωστά κλιμακούμενο σήμα |
| Παρακολούθηση | Δεδομένα κατάστασης συστήματος | Αξιόπιστη ποιότητα σήματος και ενσωμάτωση |
Βοηθητικές δευτερεύουσες περιελίξεις
Τα προϊόντα τριών περιελίξεων μπορούν να παρέχουν μια πρόσθετη δευτερεύουσα έξοδο για εξειδικευμένες εφαρμογές. Ο ακριβής σκοπός εξαρτάται από τη διαμόρφωση του συστήματος και το σχήμα προστασίας.
Αυτός είναι ένας λόγος που τα τεχνικά σχέδια είναι πολύτιμα. Ένα πλήρες διάγραμμα περιέλιξης αποκαλύπτει πιο χρήσιμες πληροφορίες από μια γενική δήλωση ότι το προϊόν έχει πολλαπλές εξόδους.
Σχεδιασμός δευτερεύοντος κυκλώματος
Το συνδεδεμένο κύκλωμα πρέπει να ληφθεί υπόψη στο σύνολό του. Οι μεγάλες διαδρομές καλωδίων, τα μπλοκ ακροδεκτών, οι μετρητές, τα ρελέ, οι μετατροπείς και ο άλλος εξοπλισμός συμβάλλουν στην πραγματική δευτερεύουσα επιβάρυνση και στη συμπεριφορά του σήματος.
Ποια είναι η διαφορά μεταξύ ηλεκτρομαγνητικών και χωρητικών σχεδίων;
Διαφορετικές τεχνολογίες μέτρησης τάσης λύνουν το ίδιο βασικό πρόβλημα με διαφορετικούς τρόπους. Η κατανόηση των αρχών λειτουργίας τους βοηθά τους μηχανικούς να ταιριάξουν τον εξοπλισμό με το δίκτυο και την εφαρμογή.
Ηλεκτρομαγνητική τεχνολογία
Ο συμβατικός ηλεκτρομαγνητικός σχεδιασμός χρησιμοποιεί πρωτεύουσες και δευτερεύουσες περιελίξεις συζευγμένες μέσω ενός μαγνητικού πυρήνα. Είναι οικείο, καθιερωμένο και κατάλληλο για πολλές εφαρμογές μέτρησης και προστασίας μέσης τάσης.
Η επιλογή του περιλαμβάνει την κύρια τάση, τη δευτερεύουσα τάση, τη συχνότητα, την ακρίβεια, την επιβάρυνση, τη μόνωση και τη διαμόρφωση περιελίξεων.
Τεχνολογία μετασχηματιστή χωρητικής τάσης
Ένας χωρητικός μετασχηματιστής τάσης χρησιμοποιεί έναν χωρητικό διαιρέτη για να μειώσει την κύρια τάση πριν ένα τμήμα ηλεκτρομαγνητικού μετασχηματιστή επεξεργαστεί το σήμα. Αυτή η αρχιτεκτονική μπορεί να είναι χρήσιμη σε υψηλότερα επίπεδα τάσης και μπορεί επίσης να υποστηρίξει ορισμένες εφαρμογές που σχετίζονται με την επικοινωνία ανάλογα με την κατασκευή της.
Τα χωρητικά εξαρτήματα αποτελούν μέρος του συνολικού δικτύου διαίρεσης τάσης, επομένως η μόνωση, η συμπεριφορά συχνότητας, η αντιστάθμιση και η σύνδεση του συστήματος πρέπει να εξεταστούν προσεκτικά.
Ηλεκτρονική ανίχνευση τάσης
Οι ηλεκτρονικοί μετασχηματιστές ή αισθητήρες τάσης μπορούν να χρησιμοποιήσουν αισθητήρια στοιχεία και ηλεκτρονικούς μετατροπείς για να παράγουν μια αναλογική έξοδο. Αυτές οι τεχνολογίες μπορούν να υποστηρίξουν συμπαγείς αρχιτεκτονικές συστημάτων και ενσωμάτωση με συστήματα ψηφιακής προστασίας ή παρακολούθησης.
Η διεπαφή εξόδου, οι απαιτήσεις ισχύος, το πρωτόκολλο σήματος, η ακρίβεια, τα περιβαλλοντικά όρια και η συμβατότητα με το κατάντη σύστημα πρέπει να προσδιορίζονται με σαφήνεια.
| Τεχνολογία | Βασική Αρχή | Τυπική εξέταση επιλογής |
|---|---|---|
| Ηλεκτρομαγνητικός | Πρωτεύουσες και δευτερεύουσες περιελίξεις με μαγνητική σύζευξη | Αναλογία, ακρίβεια, επιβάρυνση, μόνωση, σχεδιασμός πυρήνα |
| Χωρητικός | Χωρητική διαίρεση τάσης με μετατροπή μετασχηματιστή | Κατηγορία τάσης, συμπεριφορά συχνότητας, αντιστάθμιση, ενοποίηση συστήματος |
| Ηλεκτρονικός | Μετατροπή αισθητήρα και ηλεκτρονικού σήματος | Τύπος εξόδου, ηλεκτρονικά, επικοινωνία, ακρίβεια, περιβαλλοντικά όρια |
Γιατί η επιλογή τεχνολογίας έχει σημασία
Η σωστή τεχνολογία εξαρτάται από το δίκτυο και όχι από μια γενική προτίμηση. Μια συμπαγής εφαρμογή εσωτερικού εξοπλισμού μεταγωγής μέσης τάσης μπορεί να έχει διαφορετικές απαιτήσεις από έναν εξωτερικό υποσταθμό υψηλής τάσης.
Ο χώρος, η περιβαλλοντική έκθεση, οι απαιτήσεις μόνωσης, η στρατηγική συντήρησης, η ακρίβεια μέτρησης, η αρχιτεκτονική επικοινωνίας και η προβλεπόμενη λειτουργία προστασίας επηρεάζουν την κατάλληλη τεχνολογία.
Πώς τα σχέδια εσωτερικού και εξωτερικού χώρου αντιμετωπίζουν διαφορετικές συνθήκες;
Το περιβάλλον εγκατάστασης επηρεάζει το περίβλημα, τη μόνωση, την προστασία της επιφάνειας, τους ακροδέκτες, τη στεγανοποίηση, τη μηχανική δομή και την προσέγγιση συντήρησης.
Εσωτερικοί ηλεκτρικοί χώροι
Ο εξοπλισμός εσωτερικού χώρου συνήθως επωφελείται από ελεγχόμενη θερμοκρασία και υγρασία σε σύγκριση με τις εξωτερικές εγκαταστάσεις. Αυτό μπορεί να επιτρέψει συμπαγή σχέδια μόνωσης και περιβλήματος, υπό την προϋπόθεση ότι το ίδιο το δωμάτιο διατηρεί κατάλληλες περιβαλλοντικές συνθήκες.
Ο εσωτερικός εξοπλισμός μέσης τάσης μπορεί επίσης να χρειαστεί να χωρέσει μέσα σε τυποποιημένα διαμερίσματα διακοπτών. Οι συμπαγείς διαστάσεις, η διάταξη τοποθέτησης, η πρόσβαση στα καλώδια και ο προσανατολισμός του τερματικού είναι επομένως σημαντικές.
Υπαίθριοι υποσταθμοί
Ο εξοπλισμός εξωτερικού χώρου πρέπει να αντέχει την έκθεση στις καιρικές συνθήκες. Η βροχή, η υγρασία, η υπεριώδης ακτινοβολία, η ρύπανση, η σκόνη, ο άνεμος και η ανακύκλωση της θερμοκρασίας μπορούν όλα να επηρεάσουν τον εξοπλισμό.
Τα υλικά στέγασης, η στεγανοποίηση, τα υπόστεγα, η απόσταση ερπυσμού, η επεξεργασία επιφάνειας και ο σχεδιασμός του τερματικού θα πρέπει να αντικατοπτρίζουν αυτές τις συνθήκες.
Ρύπανση και μόλυνση
Οι βιομηχανικές περιοχές και οι παράκτιες περιοχές μπορεί να παρουσιάσουν συνθήκες μόλυνσης που είναι πολύ πιο απαιτητικές από τα καθαρά εσωτερικά περιβάλλοντα.
Οι μονωτικές επιφάνειες πρέπει να διατηρούν την κατάλληλη απόδοση όταν εκτίθενται σε υγρασία και μόλυνση. Η φυσική διάταξη των μονωτών και των προστατευτικών υπόστεγων μπορεί επομένως να είναι σημαντική.
Διακύμανση θερμοκρασίας
Ο εξοπλισμός εξωτερικού χώρου μπορεί να παρουσιάσει σημαντικές αλλαγές θερμοκρασίας καθημερινά και εποχιακά. Αυτές οι αλλαγές μπορούν να δημιουργήσουν μηχανική διαστολή και συστολή καθώς και κινδύνους συμπύκνωσης.
| Κατάσταση | Πιθανή επίδραση | Σχεδιαστική απόκριση |
|---|---|---|
| Υγρασία | Συμπύκνωση και καταπόνηση μόνωσης | Κατάλληλο περίβλημα και σχεδιασμός κατά της συμπύκνωσης |
| Βροχή | Έκθεση σε υγρασία | Κατάλληλη στεγανοποίηση, περίβλημα και προστασία τερματικού |
| Ρύπανση | Διαδρομές επιφανειακής μόλυνσης και διαρροής | Κατάλληλη διάταξη ερπυσμού και μόνωσης |
| έκθεση στην υπεριώδη ακτινοβολία | Γήρανση υλικού | Κατάλληλα υλικά εξωτερικού χώρου και επεξεργασία επιφανειών |
| Κύκλος θερμοκρασίας | Συμπύκνωση και μηχανική καταπόνηση | Επιλογή υλικού και περιβαλλοντική αξιολόγηση |
Θέση εγκατάστασης μέσα στο σύστημα διανομής
Όταν εγκαθίσταται μέσα σε ένα συγκρότημα διακοπτών μέσης τάσης, ο μετασχηματιστής πρέπει να ταιριάζει στο διαθέσιμο διαμέρισμα, διατηρώντας παράλληλα τα απαιτούμενα διάκενα και συνδέσεις.
Οι διαδρομές καλωδίων, οι κύριοι ακροδέκτες, η δευτερεύουσα καλωδίωση, η πρόσβαση επιθεώρησης και ο παρακείμενος εξοπλισμός θα πρέπει να επανεξεταστούν κατά το στάδιο του σχεδιασμού του πίνακα.
Πώς διαφέρουν οι μονοφασικές και τριφασικές εφαρμογές;
Η διάταξη φάσης είναι ένα σημαντικό μέρος του σχεδιασμού του συστήματος, επειδή ο μετασχηματιστής πρέπει να ταιριάζει με τον τρόπο μέτρησης της τάσης εντός του ηλεκτρικού δικτύου.
Μονοφασική μέτρηση
Οι μονοφασικές μονάδες μπορούν να χρησιμοποιηθούν για τη μέτρηση μιας μεμονωμένης φάσης ή μιας καθορισμένης τάσης φάσης προς γείωση ή φάση προς φάση ανάλογα με το σχήμα καλωδίωσης.
Αυτή η διάταξη είναι κοινή όταν απαιτούνται χωριστές μετρήσεις φάσης ή όταν ο σχεδιασμός προστασίας χρησιμοποιεί συγκεκριμένες αναφορές τάσης.
Τριφασική μέτρηση
Τα τριφασικά συστήματα απαιτούν συντονισμένη μέτρηση των τριφασικών τάσεων. Η διαμόρφωση του μετασχηματιστή εξαρτάται από το εάν το σύστημα είναι γειωμένο, μη γειωμένο ή χρησιμοποιεί άλλη ουδέτερη διάταξη.
Επομένως, τα διαγράμματα σύνδεσης είναι απαραίτητα επειδή δύο συστήματα με παρόμοιες ονομαστικές τιμές τάσης μπορεί να απαιτούν διαφορετική καλωδίωση μετασχηματιστή.
Διατάξεις περιέλιξης
Τα σχέδια διπλής περιέλιξης παρέχουν ένα κύριο δευτερεύον κύκλωμα. Τα σχέδια τριών περιελίξεων προσθέτουν ένα άλλο δευτερεύον τύλιγμα που μπορεί να αντιστοιχιστεί σε ξεχωριστή λειτουργία.
Η πρόσθετη περιέλιξη μπορεί να είναι χρήσιμη όταν τα κυκλώματα μέτρησης και προστασίας χρειάζονται ξεχωριστές εξόδους.
Σχέδια σύνδεσης
Οι πιθανές διευθετήσεις μπορεί να περιλαμβάνουν μέτρηση φάσης-φάσης, μέτρηση φάσης-εδάφους, ρυθμίσεις που σχετίζονται με ανοιχτό δέλτα ή άλλες διαμορφώσεις ειδικά για το σύστημα. Το σωστό σχέδιο εξαρτάται από το ηλεκτρικό δίκτυο.
Χρήσιμο όταν πρέπει να μετρηθεί ή να παρακολουθηθεί μια καθορισμένη μεμονωμένη τάση φάσης.
Κατάλληλο για συντονισμένη μέτρηση τάσης σε τριφασικά ηλεκτρικά δίκτυα.
Παρέχει ένα πρωτεύον και ένα δευτερεύον κύκλωμα για την προβλεπόμενη λειτουργία μέτρησης ή ελέγχου.
Προσθέτει μια βοηθητική δευτερεύουσα έξοδο για ανεξάρτητη προστασία ή εξειδικευμένο κύκλωμα.
Γιατί το διάγραμμα καλωδίωσης έχει σημασία
Ένα όνομα προϊόντος από μόνο του δεν μπορεί πάντα να επικοινωνήσει την πλήρη διαμόρφωση φάσης και περιέλιξης. Ένα διάγραμμα καλωδίωσης δείχνει ποιοι ακροδέκτες ανήκουν σε κάθε περιέλιξη και πώς πρέπει να συνδεθεί ο μετασχηματιστής στο εξωτερικό σύστημα.
Αυτό είναι ιδιαίτερα σημαντικό για προσαρμοσμένες εγκαταστάσεις όπου το δευτερεύον κύκλωμα είναι συνδεδεμένο με πολλές διαφορετικές συσκευές.
Πώς πρέπει να λαμβάνονται υπόψη οι ασφάλειες, η δευτερεύουσα γείωση και η ασφάλεια;
Οι μετασχηματιστές τάσης οργάνων συνδέονται απευθείας σε κυκλώματα υψηλής τάσης, επομένως η προστασία τους και η δευτερεύουσα καλωδίωση απαιτούν προσεκτική μηχανική.
Πρωτεύουσες ασφάλειες
Ορισμένες διαμορφώσεις μετασχηματιστών περιλαμβάνουν ασφάλειες υψηλής τάσης ή εγκαθίστανται με εξωτερικές προστατευτικές ασφάλειες. Σκοπός τους είναι να περιορίσουν τις συνέπειες των εσωτερικών βλαβών και να προστατεύσουν το περιβάλλον ηλεκτρικό σύστημα σύμφωνα με το σχεδιασμένο σχέδιο προστασίας.
Η ονομαστική ασφάλεια και ο συντονισμός θα πρέπει να ταιριάζουν με τον μετασχηματιστή και το δίκτυο αντί να επιλέγονται ανεξάρτητα.
Δευτερεύουσα γείωση
Το δευτερεύον κύκλωμα χρησιμοποιεί συνήθως μια καθορισμένη διάταξη γείωσης για να δημιουργήσει μια γνωστή αναφορά και να μειώσει τον κίνδυνο που σχετίζεται με τυχαία μεταφορά δυναμικού από δευτερογενές σε πρωτεύον.
Η ακριβής μέθοδος γείωσης θα πρέπει να ακολουθεί τον σχεδιασμό του μετασχηματιστή, τον ηλεκτρικό κώδικα, τη φιλοσοφία προστασίας και τις τοπικές απαιτήσεις εγκατάστασης.
Αναγνώριση τερματικού
Τα πρωτεύοντα και δευτερεύοντα τερματικά θα πρέπει να προσδιορίζονται σαφώς. Η λανθασμένη καλωδίωση μπορεί να επηρεάσει την πολικότητα μέτρησης, τις λειτουργίες προστασίας και την ασφάλεια του προσωπικού που εργάζεται στο δευτερεύον κύκλωμα.
Ασφάλεια διασύνδεσης
Τα δευτερεύοντα κυκλώματα θα πρέπει να δρομολογούνται και να προστατεύονται έτσι ώστε να μην υποστούν ζημιά από κραδασμούς, αιχμηρές άκρες, θερμότητα, υγρασία ή μηχανικές παρεμβολές.
Απομόνωση συντήρησης
Το προσωπικό συντήρησης χρειάζεται μια σαφώς καθορισμένη διαδικασία για την απομόνωση του σχετικού πρωτεύοντος εξοπλισμού και την απόδειξη των σχετικών συνθηκών πριν από την εργασία στο δευτερεύον κύκλωμα ή στον περιβάλλοντα εξοπλισμό.
- Επιβεβαιώστε την κύρια προστασία:Επαληθεύστε τη διάταξη ασφάλειας ή προστατευτικής συσκευής που έχει καθοριστεί για τον μετασχηματιστή.
- Επαληθεύστε τη δευτερεύουσα γείωση:Ακολουθήστε την εγκεκριμένη διάταξη γείωσης και συγκόλλησης.
- Προσδιορίστε κάθε τερματικό:Ταιριάξτε την καλωδίωση με το εγκεκριμένο σχηματικό σχήμα και πινακίδα μετασχηματιστή.
- Προστατέψτε τη δευτερεύουσα καλωδίωση:Κρατήστε τα καλώδια μακριά από μηχανικούς και περιβαλλοντικούς κινδύνους.
- Ακολουθήστε τις διαδικασίες απομόνωσης:Η συντήρηση πρέπει να εκτελείται μόνο σύμφωνα με την καθορισμένη διαδικασία ηλεκτρικής ασφάλειας.
Επομένως, η ασφάλεια είναι ευθύνη του συστήματος. Η κατασκευή, η εγκατάσταση, η προστασία, η γείωση, η τεκμηρίωση και οι διαδικασίες λειτουργίας του προϊόντος πρέπει να αλληλοϋποστηρίζονται.
Ποιες εφαρμογές χρησιμοποιούν μέτρηση τάσης οργάνου;
Η μέτρηση τάσης απαιτείται σε πολλά σημεία της σύγχρονης ηλεκτρικής υποδομής. Η ακριβής διαμόρφωση του μετασχηματιστή εξαρτάται από την τάση δικτύου, το φυσικό περιβάλλον, την απαίτηση ακρίβειας, το σχήμα προστασίας και τον τύπο του συνδεδεμένου εξοπλισμού.
Υποστηρίζει μέτρηση τάσης, προστασία, έλεγχο, μέτρηση και παρακολούθηση σε εισερχόμενα και εξερχόμενα κυκλώματα.
Παρέχει σήματα τάσης για κινητήρες, μετασχηματιστές, τροφοδότες, συστήματα προστασίας και ηλεκτρική παρακολούθηση.
Υποστηρίζει παρακολούθηση και προστασία τάσης σε ηλιακά, αιολικά και άλλα δίκτυα που σχετίζονται με την παραγωγή.
Παρέχει σήματα μέτρησης για συστήματα διανομής ηλεκτρικής μέσης τάσης που εξυπηρετούν μεγάλες εγκαταστάσεις.
Ταιριάζει σε συγκροτήματα μέσης τάσης όπου η μέτρηση και η προστασία ρελέ χρειάζονται σήμα ελεγχόμενης τάσης.
Παρέχει πληροφορίες αναλογικής τάσης για παρακολούθηση, έλεγχο, συγχρονισμό και αυτοματισμό ηλεκτρικού συστήματος.
Εφαρμογές υποσταθμού
Οι υποσταθμοί απαιτούν συχνά σήματα τάσης για ρελέ προστασίας, μέτρηση, συστήματα ελέγχου και παρακολούθηση χειριστή. Ένας μετασχηματιστής μπορεί επομένως να γίνει μια κρίσιμη διεπαφή μεταξύ του πρωτεύοντος δικτύου και του θαλάμου ελέγχου.
Βιομηχανικές εγκαταστάσεις
Οι μεγάλες βιομηχανικές εγκαταστάσεις μπορεί να διαθέτουν αρκετούς τροφοδότες μέσης τάσης που εξυπηρετούν κινητήρες, μετασχηματιστές, εξοπλισμό διεργασίας και πίνακες διανομής. Η μέτρηση τάσης υποστηρίζει λειτουργίες παρακολούθησης ρουτίνας και προστασίας.
Συστήματα ανανεώσιμων πηγών ενέργειας
Οι ηλιακές και αιολικές εγκαταστάσεις χρησιμοποιούν ηλεκτρικά συστήματα συλλογής και μετασχηματισμού στα οποία η μέτρηση της τάσης μπορεί να υποστηρίξει προστασία, παρακολούθηση, συγχρονισμό και έλεγχο δικτύου.
Εφαρμογές διακοπτών
Τα σχέδια συμπαγούς χυτής ρητίνης μπορούν να ενσωματωθούν σε εσωτερικά συγκροτήματα διακοπτών όπου ο χώρος, η μόνωση, η αντίσταση στη μόλυνση και η προσβασιμότητα της καλωδίωσης πρέπει να εξισορροπηθούν.
Εμπορικά κτίρια
Οι μεγάλες εμπορικές εγκαταστάσεις μπορούν να χρησιμοποιούν εισερχόμενες παροχές μέσης τάσης και εσωτερικά συστήματα διανομής. Η μέτρηση της τάσης του οργάνου μπορεί να παρέχει πληροφορίες στα συστήματα διαχείρισης ενέργειας και προστασίας, διατηρώντας παράλληλα τον απαιτούμενο διαχωρισμό από το πρωτεύον κύκλωμα.
Σε όλες αυτές τις εφαρμογές, ο μετασχηματιστής θα πρέπει να επιλέγεται γύρω από το πραγματικό ηλεκτρικό δίκτυο και όχι γύρω από μια γενική κατηγορία προϊόντων.
Ποια κοινά λάθη επιλογής πρέπει να αποφεύγονται;
Πολλά προβλήματα μέτρησης ξεκινούν κατά το στάδιο της προδιαγραφής. Ένας μετασχηματιστής μπορεί να έχει τη σωστή ονομαστική κύρια τάση ενώ εξακολουθεί να είναι ακατάλληλος, επειδή η δευτερεύουσα αναλογία, η επιβάρυνση, η ακρίβεια, η μόνωση, η διάταξη περιέλιξης ή το περιβάλλον εγκατάστασης δεν ταιριάζουν με το έργο.
- Επιλογή μόνο με κύρια τάση:Η δευτερεύουσα τάση, η ακρίβεια, το φορτίο, η διάταξη φάσης και η μόνωση έχουν επίσης σημασία.
- Αγνοώντας τη δευτερεύουσα επιβάρυνση:Μετρητές, ρελέ, καλωδιώσεις και ακροδέκτες φορτώνουν συλλογικά το δευτερεύον κύκλωμα.
- Χρήση λανθασμένης διαμόρφωσης περιέλιξης:Η προστασία και η μέτρηση ενδέχεται να απαιτούν ξεχωριστά δευτερεύοντα κυκλώματα.
- Αγνοώντας το ουδέτερο σύστημα:Η γείωση και η διάταξη φάσης επηρεάζουν την κατάλληλη σύνδεση του μετασχηματιστή.
- Ανάμειξη απαιτήσεων εσωτερικού και εξωτερικού χώρου:Η προστασία του περιβάλλοντος πρέπει να ταιριάζει με τη θέση εγκατάστασης.
- Με θέα τον συντονισμό ασφαλειών:Η πρωταρχική προστασία θα πρέπει να συντονίζεται με τον μετασχηματιστή και το ηλεκτρικό δίκτυο.
- Αγνοώντας το μήκος καλωδίωσης:Τα δευτερεύοντα καλώδια συμβάλλουν στη συνολική επιβάρυνση και πρέπει να περιλαμβάνονται στον υπολογισμό.
- Επιλογή χωρίς σχηματικό:Μια περιγραφή προϊόντος από μόνη της μπορεί να μην αποκαλύψει την πλήρη διάταξη φάσης και περιέλιξης.
Το πρόβλημα της αναλογίας μόνο
Δύο προϊόντα μπορεί να έχουν την ίδια ονομαστική αναλογία πρωτεύοντος προς δευτερεύον αλλά διαφορετική ακρίβεια, φορτίο, μόνωση, φυσικές διαστάσεις ή διατάξεις σύνδεσης.
Η αναλογία είναι απαραίτητη, αλλά δεν αρκεί για μια πλήρη τεχνική σύγκριση.
Το πρόβλημα «το ίδιο προϊόν παντού».
Μια εφαρμογή εσωτερικού εξοπλισμού διανομής και ένας εκτεθειμένος υπαίθριος υποσταθμός έχουν ουσιαστικά διαφορετικές περιβαλλοντικές απαιτήσεις. Η χρήση μιας γενικής διαμόρφωσης χωρίς αξιολόγηση των συνθηκών της τοποθεσίας μπορεί να δημιουργήσει κινδύνους που μπορούν να αποφευχθούν.
Το ατελές πρόβλημα δευτερεύοντος κυκλώματος
Μερικές φορές οι μηχανικοί καθορίζουν τον μετασχηματιστή χωρίς να αναγνωρίζουν πλήρως τους μετρητές κατάντη και τα ρελέ προστασίας. Αυτό μπορεί να καταστήσει δύσκολη την επαλήθευση των πραγματικών συνθηκών επιβάρυνσης και ακρίβειας.
Το πρόβλημα της τεκμηρίωσης
Η τεχνική τεκμηρίωση θα πρέπει να καθιστά σαφείς τους ακροδέκτες περιέλιξης, τις αναλογίες, το διάγραμμα σύνδεσης, τον τύπο μόνωσης, τη διάταξη τοποθέτησης και τις ονομαστικές συνθήκες. Η ελλιπής τεκμηρίωση μπορεί να κάνει την εγκατάσταση και τη θέση σε λειτουργία άσκοπα δύσκολη.
Τι πρέπει να περιλαμβάνει μια επαγγελματική τεχνική προδιαγραφή;
Μια επαγγελματική προδιαγραφή θα πρέπει να παρέχει αρκετές πληροφορίες για τους ηλεκτρολόγους μηχανικούς, τις ομάδες προμηθειών, τους κατασκευαστές, τους εγκαταστάτες, το προσωπικό ανάθεσης και το προσωπικό συντήρησης για να κατανοήσουν ακριβώς ποια διαμόρφωση μετασχηματιστή απαιτείται.
| Περιοχή προδιαγραφών | Πληροφορίες προς Ορισμό | Γιατί έχει σημασία |
|---|---|---|
| Πρωτογενές σύστημα | Ονομαστική τάση, συχνότητα, διάταξη φάσης | Καθορίζει το ηλεκτρικό περιβάλλον λειτουργίας |
| Δευτερογενές σύστημα | Δευτερεύουσα τάση και διάταξη περιελίξεων | Ταιριάζει με μετρητές, ρελέ και κυκλώματα ελέγχου |
| Ακρίβεια | Κατηγορία ακρίβειας και ισχύουσες συνθήκες λειτουργίας | Επιβεβαιώνει την καταλληλότητα για μέτρηση ή προστασία |
| Βάρος | Ονομαστική δευτερεύουσα επιβάρυνση και συνδεδεμένα φορτία | Υποστηρίζει ακριβή δευτερεύουσα έξοδο |
| Μόνωση | Ξηρό, χυτή ρητίνη, λάδι, αέριο ή άλλο σύστημα | Ταιριάζει με τις απαιτήσεις τάσης και περιβάλλοντος |
| Εγκατάσταση | Εσωτερικός ή εξωτερικός χώρος, διαστάσεις τοποθέτησης, προσανατολισμός τερματικού | Εξασφαλίζει φυσική συμβατότητα |
| Προστασία | Διάταξη ασφαλειών, γείωση, συνδέσεις ρελέ | Υποστηρίζει την ασφαλή λειτουργία του συστήματος |
| Κατασκευή | Περίβλημα, περίβλημα, περιέλιξη, πυρήνας, σύνδεσμοι | Παρέχει μια πλήρη περιγραφή του προϊόντος |
| Δοκιμές | Επαλήθευση ρουτίνας και ισχύουσας απόδοσης | Υποστηρίζει την ποιότητα και την αποδοχή θέσης σε λειτουργία |
Ξεκινήστε με το ηλεκτρικό δίκτυο
Η προδιαγραφή θα πρέπει πρώτα να ορίζει το πρωτεύον ηλεκτρικό σύστημα. Αυτό περιλαμβάνει την τάση, τη συχνότητα, τη διαμόρφωση φάσης, τη διάταξη γείωσης και το επιδιωκόμενο σημείο μέτρησης.
Καθορίστε κάθε δευτερεύουσα έξοδο
Κάθε δευτερεύουσα περιέλιξη πρέπει να έχει έναν καθορισμένο σκοπό. Μια περιέλιξη μέτρησης και μια περιέλιξη προστασίας δεν πρέπει να αντιμετωπίζονται ως πανομοιότυπα απλώς και μόνο επειδή και τα δύο εξάγουν χαμηλή τάση.
Ορίστε τη συνδεδεμένη επιβάρυνση
Η προδιαγραφή θα πρέπει να προσδιορίζει μετρητές, ρελέ, μετατροπείς, εξοπλισμό ελέγχου, μπλοκ ακροδεκτών και κατά προσέγγιση μήκη καλωδίων. Το πλήρες συνδεδεμένο φορτίο καθορίζει την πραγματική κατάσταση φόρτωσης της δευτερεύουσας περιέλιξης.
Καθορίστε τις απαιτήσεις μόνωσης και περιβάλλοντος
Η θέση εγκατάστασης θα πρέπει να αναφέρεται ξεκάθαρα. Τα συστήματα εσωτερικού και εξωτερικού χώρου μπορεί να απαιτούν διαφορετική μόνωση, περίβλημα, επεξεργασία επιφάνειας και περιβαλλοντικά χαρακτηριστικά.
Προσδιορίστε τις φυσικές διαστάσεις
Οι διαστάσεις τοποθέτησης, οι θέσεις των ακροδεκτών, οι οπές στερέωσης, το συνολικό ύψος, το πλάτος και το βάθος μπορεί να γίνουν κρίσιμα όταν ο μετασχηματιστής εγκατασταθεί μέσα σε ένα διαμέρισμα διακοπτών.
Καθορίστε διαγράμματα καλωδίωσης και σύνδεσης
Ένα ελεγχόμενο σχηματικό θα πρέπει να προσδιορίζει πρωτεύοντες ακροδέκτες, δευτερεύοντες ακροδέκτες, σχέσεις περιέλιξης, σημεία γείωσης και διατάξεις εξωτερικής προστασίας.
Ορίστε την επιθεώρηση και τη δοκιμή
Η δοκιμή θα πρέπει να αντιστοιχεί στον τύπο του μετασχηματιστή και στις απαιτήσεις του έργου. Οι έλεγχοι ρουτίνας μπορούν να περιλαμβάνουν την ηλεκτρική απόδοση, τους ελέγχους που σχετίζονται με τη μόνωση, τις σχέσεις περιέλιξης και τη λειτουργική επαλήθευση.
Επιβεβαιώστε την κύρια τάση, τη δευτερεύουσα τάση, τη συχνότητα, τη διάταξη φάσεων, το σύστημα γείωσης, την ακρίβεια και την επιβάρυνση.
Επιβεβαιώστε τις διαστάσεις, τη θέση τοποθέτησης, τον προσανατολισμό του τερματικού, τη διάταξη του περιβλήματος και την πρόσβαση σέρβις.
Επιβεβαιώστε την έκθεση σε εσωτερικούς ή εξωτερικούς χώρους, την υγρασία, τη μόλυνση, τη θερμοκρασία, το υψόμετρο και τις συνθήκες διάβρωσης.
Επιβεβαιώστε την κύρια τήξη, τη δευτερεύουσα γείωση, τις συνδέσεις ρελέ και την προβλεπόμενη φιλοσοφία προστασίας.
Μια πρακτική ροή εργασίας επιλογής
- Ορίστε το κύριο δίκτυο:Προσδιορίστε την τάση, τη συχνότητα, τη διαμόρφωση φάσης, τη διάταξη γείωσης και τη θέση μέτρησης.
- Καθορίστε τις δευτερεύουσες απαιτήσεις:Καθορίστε τη δευτερεύουσα τάση, τον αριθμό των περιελίξεων και τον σκοπό κάθε εξόδου.
- Προσδιορίστε την ακρίβεια:Αντιστοιχίστε την κατηγορία ακρίβειας με τις απαιτήσεις μέτρησης, παρακολούθησης, προστασίας ή ελέγχου.
- Υπολογισμός επιβάρυνσης:Συμπεριλάβετε μετρητές, ρελέ, καλωδιώσεις, ακροδέκτες, μετατροπείς και άλλο συνδεδεμένο εξοπλισμό.
- Επιλέξτε μόνωση:Επιλέξτε μια κατάλληλη αρχιτεκτονική ξηρής, χυτής ρητίνης, λαδιού, αερίου ή άλλης μόνωσης.
- Έλεγχος περιβάλλοντος:Αξιολογήστε τις εσωτερικές ή εξωτερικές συνθήκες, την υγρασία, τη ρύπανση, τη θερμοκρασία και το υψόμετρο.
- Ελέγξτε την προστασία:Επιβεβαιώστε τη διάταξη της ασφάλειας, τη γείωση και την ενσωμάτωση του κυκλώματος προστασίας.
- Ελέγξτε τη φυσική κατάσταση:Επιβεβαιώστε τις διαστάσεις τοποθέτησης και τη διάταξη των ακροδεκτών στην τελική εγκατάσταση.
- Επαλήθευση τεκμηρίωσης:Βεβαιωθείτε ότι τα σχέδια, τα δεδομένα πινακίδας, το διάγραμμα καλωδίωσης και οι τεχνικές προδιαγραφές περιγράφουν την ίδια διαμόρφωση.
Αυτή η προσέγγιση δημιουργεί μια σαφέστερη τεχνική διαδρομή από το σχεδιασμό του συστήματος έως την επιλογή προϊόντος. Μειώνει επίσης την πιθανότητα μια φαινομενικά μικρή λεπτομέρεια, όπως το φορτίο ή η θέση τερματικού, να γίνει πρόβλημα κατά την εγκατάσταση.
Τι πρέπει να ζητήσουν οι αγοραστές πριν από την έγκριση;
- Σχέδιο διαστάσεων:Επιβεβαιώστε τις συνολικές διαστάσεις, τα σημεία στερέωσης, τους ακροδέκτες και τον διαθέσιμο χώρο εγκατάστασης.
- Διάγραμμα καλωδίωσης:Επαληθεύστε τις σχέσεις πρωτεύοντος και δευτερεύοντος τερματικού και τα σημεία γείωσης.
- Πληροφορίες πινακίδας:Επιβεβαιώστε την αναλογία τάσης, τη συχνότητα, την ακρίβεια και άλλα ονομαστικά χαρακτηριστικά.
- Περιγραφή μόνωσης:Επιβεβαιώστε τη διηλεκτρική κατασκευή και το προβλεπόμενο περιβάλλον εγκατάστασης.
- Πληροφορίες δοκιμής:Επιβεβαιώστε τις ισχύουσες δοκιμές ρουτίνας ή απόδοσης για την επιλεγμένη διαμόρφωση.
Συχνές Ερωτήσεις
Σε τι χρησιμεύει ένας μετασχηματιστής τάσης;
Μειώνει μια υψηλή πρωτογενή τάση σε μια αναλογική δευτερεύουσα τάση κατάλληλη για μέτρηση, μέτρηση, προστασία, παρακολούθηση και έλεγχο. Παρέχει επίσης ηλεκτρικό διαχωρισμό μεταξύ του κυκλώματος υψηλής τάσης και του δευτερεύοντος εξοπλισμού.
Ποια είναι η διαφορά μεταξύ ενός μετασχηματιστή τάσης και ενός μετασχηματιστή ισχύος;
Ένας μετασχηματιστής ισχύος έχει σχεδιαστεί κυρίως για τη μεταφορά ηλεκτρικής ενέργειας μεταξύ των κυκλωμάτων, ενώ ένας μετασχηματιστής τάσης οργάνου έχει σχεδιαστεί για να παρέχει ένα αναλογικό σήμα τάσης για μέτρηση και προστασία. Η δευτερεύουσα έξοδός του προορίζεται για συνδεδεμένα όργανα και εξοπλισμό ελέγχου και όχι για μαζική μεταφορά ισχύος.
Πώς λειτουργεί ένας ηλεκτρομαγνητικός σχεδιασμός;
Ένας ηλεκτρομαγνητικός σχεδιασμός χρησιμοποιεί πρωτεύουσες και δευτερεύουσες περιελίξεις συζευγμένες μέσω ενός μαγνητικού πυρήνα. Η κύρια τάση δημιουργεί μαγνητική ροή, η οποία προκαλεί μια αναλογική τάση στο δευτερεύον τύλιγμα.
Τι σημαίνει ο λόγος μετασχηματισμού;
Ο λόγος μετασχηματισμού περιγράφει την αναλογική σχέση μεταξύ πρωτογενούς και δευτερεύουσας τάσης. Επιτρέπει μια υψηλή τάση συστήματος να αντιπροσωπεύεται από μια χαμηλότερη δευτερεύουσα τάση που μπορεί να υποβληθεί σε επεξεργασία από μετρητές και ρελέ.
Γιατί έχει σημασία η κατηγορία ακρίβειας;
Η κλάση ακρίβειας ορίζει το επιτρεπόμενο σφάλμα μέτρησης υπό καθορισμένες συνθήκες. Οι εφαρμογές μέτρησης, παρακολούθησης και προστασίας μπορεί να έχουν διαφορετικές απαιτήσεις, επομένως η επιλεγμένη τάξη πρέπει να ταιριάζει με την προβλεπόμενη λειτουργία.
Τι είναι η επιβάρυνση σε ένα δευτερεύον κύκλωμα;
Το φορτίο είναι το φορτίο που συνδέεται με τη δευτερεύουσα περιέλιξη. Περιλαμβάνει συσκευές όπως μετρητές, ρελέ προστασίας, μετατροπείς, ακροδέκτες και καλώδια σύνδεσης. Η συνολική επιβάρυνση μπορεί να επηρεάσει τη δευτερεύουσα απόδοση και ακρίβεια.
Γιατί ένας μετασχηματιστής μπορεί να έχει πολλαπλές δευτερεύουσες περιελίξεις;
Πολλαπλές δευτερεύουσες περιελίξεις μπορούν να επιτρέψουν σε ξεχωριστά κυκλώματα να εκτελούν διαφορετικές λειτουργίες. Για παράδειγμα, μια περιέλιξη μπορεί να εξυπηρετήσει τη μέτρηση ενώ μια άλλη υποστηρίζει προστασία ή μια άλλη καθορισμένη εφαρμογή.
Ποια είναι η διαφορά μεταξύ κατασκευής ξηρού τύπου και χυτής ρητίνης;
Και οι δύο αποφεύγουν τη συμβατική υγρή μόνωση, αλλά η κατασκευή με χυτή ρητίνη χρησιμοποιεί εποξειδική ρητίνη για την ενθυλάκωση επιλεγμένων εξαρτημάτων. Αυτό μπορεί να δημιουργήσει μια σφραγισμένη, μηχανικά σταθερή δομή με χρήσιμη αντοχή στην υγρασία και τη μόλυνση σε κατάλληλες εφαρμογές εσωτερικού χώρου.
Πότε απαιτείται εξωτερική διαμόρφωση;
Μια διαμόρφωση εξωτερικού χώρου χρησιμοποιείται όταν ο μετασχηματιστής είναι εγκατεστημένος σε μια εκτεθειμένη θέση, όπως ένας υπαίθριος υποσταθμός. Ο σχεδιασμός θα πρέπει να λαμβάνει υπόψη τη βροχή, την υγρασία, τον κύκλο της θερμοκρασίας, τη ρύπανση, την έκθεση στην υπεριώδη ακτινοβολία και άλλες συνθήκες του χώρου.
Μπορεί ο ίδιος μετασχηματιστής να χρησιμοποιηθεί σε εσωτερικούς και εξωτερικούς χώρους;
Όχι απαραίτητα. Οι ηλεκτρικές τιμές μπορεί να φαίνονται παρόμοιες, αλλά το περίβλημα, η μόνωση, η προστασία της επιφάνειας, η περιβαλλοντική αντίσταση και οι απαιτήσεις τοποθέτησης μπορεί να διαφέρουν σημαντικά μεταξύ εσωτερικών και εξωτερικών εγκαταστάσεων.
Τι είναι ένας μετασχηματιστής χωρητικής τάσης;
Ένας μετασχηματιστής χωρητικής τάσης χρησιμοποιεί χωρητική διαίρεση τάσης μαζί με ένα τμήμα μετασχηματιστή για τη λήψη ενός κλιμακούμενου σήματος τάσης. Μπορεί να χρησιμοποιηθεί σε κατάλληλες εφαρμογές μέτρησης και προστασίας υψηλής τάσης και μπορεί επίσης να υποστηρίξει ορισμένες λειτουργίες επικοινωνίας ανάλογα με το σχεδιασμό.
Τι είναι ένας ηλεκτρονικός μετασχηματιστής τάσης;
Ένας ηλεκτρονικός μετασχηματιστής ή αισθητήρας τάσης χρησιμοποιεί ένα αισθητήριο στοιχείο και μια μετατροπή ηλεκτρονικού σήματος για να παρέχει μια αναλογική έξοδο. Οι προδιαγραφές του πρέπει να καλύπτουν την τεχνολογία αισθητήρων, τη διεπαφή εξόδου, την ακρίβεια, τις απαιτήσεις ισχύος, τις περιβαλλοντικές συνθήκες και τη συμβατότητα του μεταγενέστερου εξοπλισμού.
Πώς υποστηρίζει ένας μετασχηματιστής τάσης την προστασία ρελέ;
Παρέχει ένα κλιμακούμενο σήμα τάσης στα ρελέ προστασίας. Ανάλογα με το σχήμα προστασίας, το ρελέ μπορεί να χρησιμοποιήσει αυτό το σήμα για λειτουργίες όπως υπέρταση, χαμηλή τάση, λογική κατεύθυνσης, συγχρονισμός ή άλλους υπολογισμούς προστασίας που αφορούν συγκεκριμένες εφαρμογές.
Γιατί είναι σημαντική η δευτερεύουσα γείωση;
Μια καθορισμένη δευτερεύουσα διάταξη γείωσης δημιουργεί μια ελεγχόμενη ηλεκτρική αναφορά και υποστηρίζει την ασφάλεια του δευτερεύοντος κυκλώματος. Η ακριβής μέθοδος γείωσης θα πρέπει να ακολουθεί τον σχεδιασμό του εξοπλισμού και τις ισχύουσες ηλεκτρικές απαιτήσεις.
Γιατί μπορεί να περιλαμβάνεται ασφάλεια υψηλής τάσης;
Μια ασφάλεια μπορεί να παρέχει προστασία από την κύρια πλευρά του μετασχηματιστή και να βοηθήσει στον περιορισμό των συνεπειών ορισμένων εσωτερικών βλαβών. Η βαθμολογία και ο συντονισμός του θα πρέπει να ταιριάζουν με τον μετασχηματιστή και το περιβάλλον ηλεκτρικό δίκτυο.
Ποια τεχνικά δεδομένα πρέπει να ελεγχθούν πριν από την παραγγελία;
Οι σημαντικές πληροφορίες περιλαμβάνουν την κύρια τάση, τη δευτερεύουσα τάση, τη συχνότητα, τη διαμόρφωση φάσης, τη διάταξη γείωσης, την τάξη ακρίβειας, το φορτίο, τη διαμόρφωση περιελίξεων, τον τύπο μόνωσης, τη θέση εγκατάστασης, τις διαστάσεις, τη διάταξη ακροδεκτών, τις απαιτήσεις προστασίας και τις ισχύουσες απαιτήσεις δοκιμών.
Μπορεί ένας μετασχηματιστής τάσης να προσαρμοστεί για ένα συγκεκριμένο έργο διακοπτών;
Οι διαμορφώσεις για το έργο μπορούν να περιλαμβάνουν αναλογία τάσης, διάταξη δευτερεύοντος τυλίγματος, διαστάσεις τοποθέτησης, διαμόρφωση τερματικού, κατασκευή μόνωσης, ενσωμάτωση ασφαλειών και άλλες καθορισμένες τεχνικές απαιτήσεις. Τα προσαρμοσμένα σχέδια θα πρέπει να ελέγχονται μέσω εγκεκριμένων σχεδίων και τεχνικών προδιαγραφών.
Γιατί πρέπει ο μετασχηματιστής και το ρελέ ή ο μετρητής να καθοριστούν μαζί;
Η δευτερεύουσα συσκευή δημιουργεί μέρος της πραγματικής επιβάρυνσης του μετασχηματιστή και καθορίζει τα απαιτούμενα χαρακτηριστικά σήματος. Ο συντονισμός του μετασχηματιστή με το συνδεδεμένο μετρητή ή ρελέ βοηθά να διασφαλιστεί ότι ο λόγος, η ακρίβεια, το φορτίο και οι συνθήκες καλωδίωσης είναι κατάλληλες για την πλήρη αλυσίδα μέτρησης.
Πώς μπορεί η καλύτερη μέτρηση τάσης να ενισχύσει την προστασία του συστήματος ισχύος;
Οι αξιόπιστες πληροφορίες τάσης είναι ένα από τα θεμέλια της σύγχρονης ηλεκτρικής προστασίας και ελέγχου. Οι χειριστές πρέπει να γνωρίζουν τι συμβαίνει στο πρωτεύον δίκτυο, οι μετρητές χρειάζονται σταθερά σήματα μέτρησης και τα ρελέ προστασίας χρειάζονται αξιόπιστες ηλεκτρικές εισόδους όταν λαμβάνουν αποφάσεις για μη φυσιολογικές συνθήκες.
Η τεχνολογία μετασχηματιστών οργάνων δημιουργεί τη γέφυρα μεταξύ αυτών των απαιτήσεων και του ηλεκτρικού συστήματος υψηλής τάσης. Παρέχοντας ένα αναλογικό δευτερεύον σήμα και ηλεκτρικό διαχωρισμό, ο εξοπλισμός επιτρέπει στις συσκευές μέτρησης και προστασίας να λειτουργούν με διαχειρίσιμη τάση ενώ παραμένουν λειτουργικά συνδεδεμένες στο πρωτεύον δίκτυο.
Η διαδικασία επιλογής θα πρέπει να ξεκινήσει με την πραγματική αίτηση. Η κύρια τάση, η δευτερεύουσα τάση, η συχνότητα, η διαμόρφωση φάσης, η διάταξη γείωσης, η ακρίβεια, η επιβάρυνση, ο αριθμός περιελίξεων, η μόνωση, το περιβάλλον εγκατάστασης, η προστασία και οι φυσικές διαστάσεις θα πρέπει να καθοριστούν πριν από την οριστικοποίηση του προϊόντος.
Η επιλογή τεχνολογίας έχει επίσης σημασία. Τα ηλεκτρομαγνητικά συστήματα παραμένουν ευρέως εφαρμόσιμα στη μέτρηση και την προστασία μέσης τάσης. Τα χωρητικά σχέδια μπορούν να παρέχουν κατάλληλες λύσεις για ορισμένες εφαρμογές υψηλότερης τάσης, ενώ οι τεχνολογίες ηλεκτρονικής ανίχνευσης μπορούν να υποστηρίξουν όλο και περισσότερο ψηφιακές ηλεκτρικές αρχιτεκτονικές.
Οι περιβαλλοντικές και μηχανικές συνθήκες πρέπει να λαμβάνονται υπόψη με την ίδια προσοχή. Ο εσωτερικός εξοπλισμός μπορεί να λειτουργεί σε περιβάλλον ελεγχόμενου εξοπλισμού διανομής, ενώ οι εξωτερικές μονάδες πρέπει να αντιμετωπίζουν τις καιρικές συνθήκες, τη ρύπανση, τις διακυμάνσεις της θερμοκρασίας και την έκθεση στην υπεριώδη ακτινοβολία.
Για τους κατασκευαστές και τις ομάδες έργου, η ακριβής τεκμηρίωση είναι εξίσου σημαντική με το ίδιο το υλικό. Σχέδια διαστάσεων, διαγράμματα περιέλιξης, πληροφορίες πινακίδας, αναγνώριση τερματικού, λεπτομέρειες μόνωσης, πληροφορίες δοκιμών και οδηγίες εγκατάστασης επιτρέπουν στον μετασχηματιστή να ενσωματωθεί σωστά στο τελικό ηλεκτρικό σύστημα.
Τελικά, ένα σωστά καθορισμένοΜετασχηματιστής τάσηςείναι κάτι περισσότερο από ένα στοιχείο μέτρησης. Είναι μια διεπαφή μεταξύ του πρωτεύοντος δικτύου ισχύος και των συστημάτων μέτρησης, προστασίας, παρακολούθησης και ελέγχου που διατηρούν τη σύγχρονη ηλεκτρική υποδομή παρατηρήσιμη και διαχειρίσιμη.
Χρειάζεστε μια λύση μέτρησης τάσης για το ηλεκτρικό σας σύστημα;
Comewillυποστηρίζει λύσεις μέτρησης τάσης για συγκεκριμένες εφαρμογές που καλύπτουν διαμορφώσεις εσωτερικού και εξωτερικού χώρου, ρυθμίσεις περιελίξεων, συστήματα μόνωσης, απαιτήσεις προστασίας και προσαρμοσμένες τεχνικές προδιαγραφές. Για τις απαιτήσεις του έργου και τις τεχνικές συζητήσεις,επικοινωνήστε μαζί μας.
