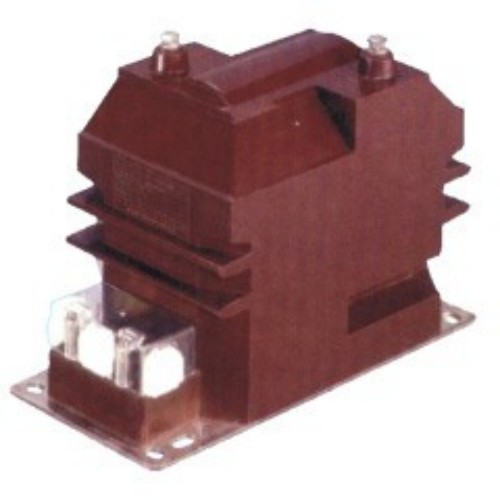

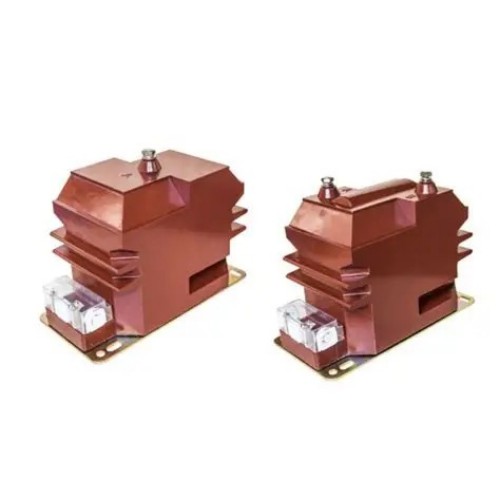

JDZ10-3/6/10A Μετασχηματιστής Τάσης

Ο υψηλής ποιότητας μετασχηματιστής τάσης JDZ10-3/6/10A προσφέρεται από τον κινέζο κατασκευαστή Comewill. Είναι σχεδιασμένο για κρίσιμες εφαρμογές, παρέχουν αξιόπιστη απόδοση για μέτρηση τάσης, μέτρηση ενέργειας, παρακολούθηση σε πραγματικό χρόνο και προστασία ρελέ σε συστήματα ισχύος μέσης τάσης.

Η σειρά JDZ10 έχει σχεδιαστεί για να δέχεται επίπεδα τάσης 3kV, 6kV και 10kV, με συμβατότητα και για συχνότητες 50Hz και 60Hz, καθιστώντας τις προσαρμόσιμες σε διαφορετικές συνθήκες λειτουργίας μέσης τάσης. Κατασκευασμένοι σύμφωνα με τα πρότυπα IEC 186 και GB1207-2006, αυτοί οι μετασχηματιστές παρέχουν μια σταθερή και αξιόπιστη βάση για τη μέτρηση και την προστασία του συστήματος. Ως αξιόπιστο εργοστάσιο με έδρα την Κίνα, η Comewill διασφαλίζει ότι κάθε μονάδα πληροί αυστηρά κριτήρια ποιότητας.

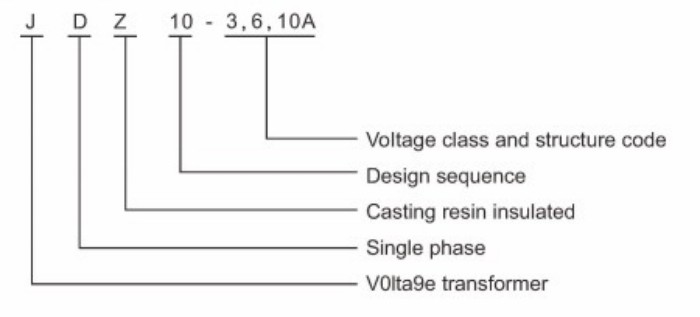

Ονομασία τύπου

Η ονομασία μοντέλου των μετασχηματιστών τάσης RZL-10 και JDZ10-3/6/10 της Comewill καθορίζει σαφώς τα βασικά χαρακτηριστικά της συσκευής:
J: Voltage Transformer – καθορίζει την κατηγορία εξοπλισμού.
D: Μονοφασικό – κατάλληλο για εφαρμογές μονοφασικών συστημάτων ισχύος.
Z: Εποξειδική Ρητίνη Χυτή Μόνωση – βελτιώνει την απόδοση και την ανθεκτικότητα της μόνωσης.
3, 6, 10: Επίπεδα τάσης – προσδιορίζει τη συμβατότητα με συστήματα 3kV, 6kV και 10kV.

Διαγράμματα καλωδίωσης

Οι μετασχηματιστές υποστηρίζουν τόσο μονοφασικές όσο και τριφασικές διαμορφώσεις καλωδίωσης, παρέχοντας ευελιξία για διάφορες απαιτήσεις εγκατάστασης.

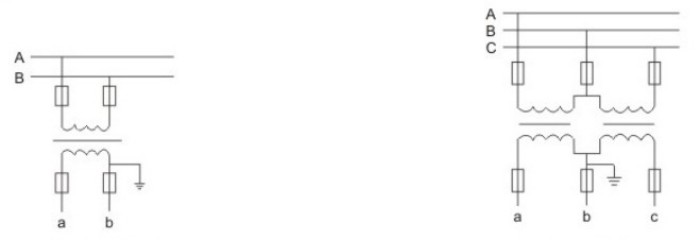

Διάγραμμα καλωδίωσης μονοφασικής γραμμής
Τριφασικό διάγραμμα καλωδίωσης

Διάγραμμα περιτύλιξης μονοφασικής γραμμής Διάγραμμα περιτύλιξης τριφασικής γραμμής

Συνθήκες Εξυπηρέτησης

Για να διασφαλιστεί η βέλτιστη απόδοση και η εκτεταμένη διάρκεια ζωής, συνιστώνται οι ακόλουθες συνθήκες λειτουργίας για τον μετασχηματιστή τάσης Comewill JDZ10-3/6/10A:
Υψόμετρο: Κατάλληλο για εγκατάσταση έως 3.000 μέτρα πάνω από την επιφάνεια της θάλασσας, με σταθερή λειτουργία σε περιοχές με μεγάλο υψόμετρο χωρίς ιδιαίτερες τροποποιήσεις.
Θερμοκρασία περιβάλλοντος: Εύρος θερμοκρασιών λειτουργίας από -5°C έως +40°C για να αποφευχθεί η υποβάθμιση της μόνωσης και η απόκλιση της ακρίβειας.
Σχετική Υγρασία: Μέγιστη 65% στους 20°C για αποφυγή γήρανσης των εσωτερικών εξαρτημάτων που προκαλείται από την υγρασία.
Επίπεδο Ρύπανσης: Σχεδιασμένο για περιβάλλοντα ρύπανσης Κλάσης II, ικανό να χειρίζεται μικρή μόλυνση εσωτερικού ή εξωτερικού χώρου.
Περιβάλλον εγκατάστασης: Πρέπει να είναι απαλλαγμένο από διαβρωτικά αέρια για την προστασία του περιβλήματος και των εσωτερικών περιελίξεων.
Εάν το περιβάλλον εγκατάστασης στο άκρο σας είναι ειδικό (όπως υψηλή υγρασία και διαβρωτικά αέρια), μπορείτε να επικοινωνήσετε εκ των προτέρων για να προσαρμόσετε ένα σχέδιο προσαρμογής!

Τεχνικές Παράμετροι

Ο μετασχηματιστής τάσης JDZ10-3/6/10A κατασκευάζεται σύμφωνα με τα πρότυπα GB20840.3-2013 και GB20840.1-2010, διασφαλίζοντας την πλήρη συμμόρφωση με τις εθνικές απαιτήσεις. Οι βασικές προδιαγραφές περιλαμβάνουν:
Συντελεστής ισχύος φορτίου: cos Φ = 0,8 (καθυστέρηση), ευθυγραμμισμένος με τα συμβατικά χαρακτηριστικά δευτερεύοντος κυκλώματος.
Απόσταση ερπυσμού: Σχεδιασμένο για Επίπεδο Ρύπανσης ΙΙ, ελαχιστοποιώντας τους κινδύνους αναρρόφησης της μόνωσης.
Απόδοση: Σταθερή απόκριση μέτρησης και προστασίας υπό τυπικές συνθήκες λειτουργίας.

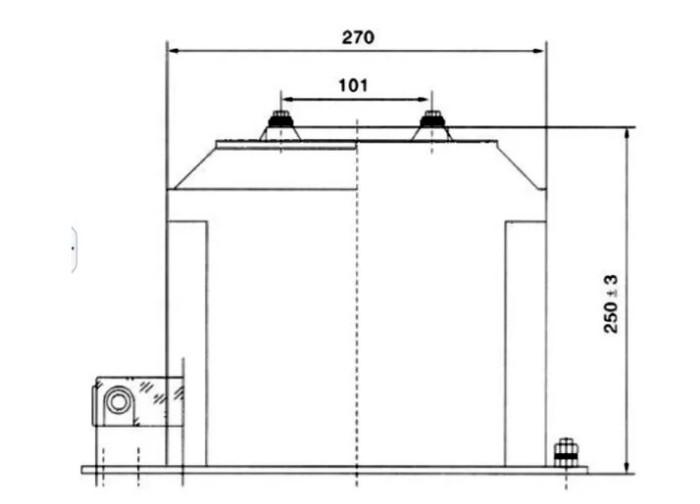

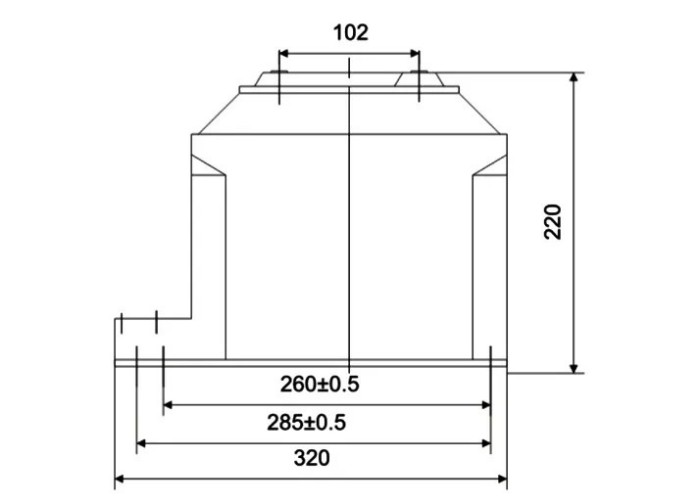

Περίγραμμα και Διαστάσεις Εγκατάστασης

FAQ

1. Ποια είναι τα βασικά χαρακτηριστικά αυτού του μετασχηματιστή τάσης JDZ10-3/6/10A;
Μόνωση χυτής εποξειδικής ρητίνης, πλήρως στεγανοποιημένη, μονοφασική σχεδίαση, συμπαγές μέγεθος και υψηλή αντοχή.

2. Ποια επίπεδα τάσης και συχνότητες υποστηρίζονται;
3kV, 6kV και 10kV, συμβατό με συστήματα 50Hz ή 60Hz.

3. Με ποια πρότυπα συμμορφώνεται;
IEC 186 και GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Ποιες είναι οι απαιτούμενες συνθήκες λειτουργίας;
Υψόμετρο ≤3000m, θερμοκρασία -5°C έως +40°C, υγρασία ≤65% στους 20°C, επίπεδο ρύπανσης κατηγορίας II, χωρίς διαβρωτικά αέρια.

5. Μπορεί να προσαρμοστεί για ειδικά περιβάλλοντα;
Ναι, το Comewill προσφέρει προσαρμογή για συνθήκες υψηλής υγρασίας ή διαβρωτικών συνθηκών.

6. Τι σημαίνουν τα πρότυπα γράμματα;
J = Μετασχηματιστής τάσης, D = Μονοφασικός, Ζ = Εποξειδική Ρητίνη χυτή μόνωση, 3/6/10 = Επίπεδο τάσης.

7. Ποιες κατηγορίες ακρίβειας είναι διαθέσιμες;
0,2, 0,5, 1 και 6P, με ονομαστικές εξόδους από 15VA έως 90VA.
