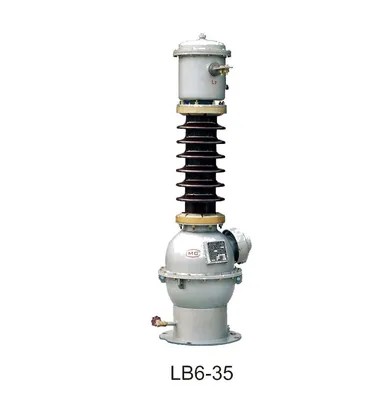

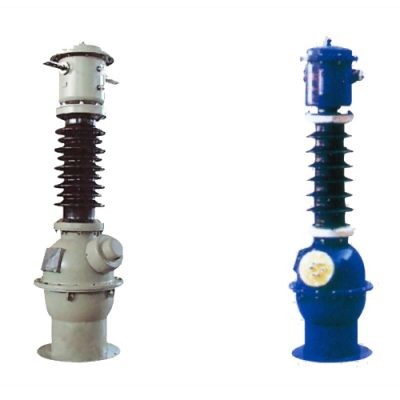

Ως επαγγελματίας μετασχηματιστής ρεύματος εξωτερικού χώρου 0,72-40,5 kV στην Κίνα, η Comewill θα ήθελε να σας προσφέρει ποιοτικό μετασχηματιστή ρεύματος LB6-35, ο οποίος διαθέτει σταθερά χαρακτηριστικά διέγερσης, λειτουργεί αξιόπιστα και είναι εξαιρετικά εύκολος στη συντήρηση. Με σφραγισμένη κατασκευή και μεταλλικό διαστολέα στην κορυφή, είναι κατασκευασμένο για να διαρκεί. Ιδανικό για έργα προμηθειών σε υψόμετρα κάτω των 1000 μέτρων, αντιμετωπίζει θερμοκρασίες από -30°C έως 40°C χωρίς πρόβλημα.
Διασφαλίζουμε ότι ο μετασχηματιστής ρεύματος LB6-35 πληροί τα διεθνή πρότυπα ποιότητας, ώστε να ταιριάζει ακριβώς στο ηλεκτρικό σας σύστημα μέσης τάσης. Χρειάζεστε λεπτομερείς προδιαγραφές, προσαρμοσμένες προσφορές ή βοήθεια για μαζικές προμήθειες; Απλώς απευθυνθείτε στην Welcome (Wenzhou) Electric Co., Ltd. Η ομάδα μας θα σας βοηθήσει να απλοποιήσετε τη διαδικασία προμηθειών σας και να συντάξετε ένα σχέδιο προμήθειας που λειτουργεί για εσάς.
| Ονομαστική τάση | Ονομαστικό πρωτεύον ρεύμα | Ονομαστικό δευτερεύον ρεύμα | Συνδυασμός τάξης | Ονομαστική δευτερεύουσα έξοδος | Τάκτορ ορίου ακρίβειας | |
| Κατηγορία ακρίβειας | V/A | |||||
| 35 | 5~2000 | 5 | P1/P2/0,5 , P/P2/0,2 , P1/P2 , 0,2S | P1 | 40 | 15 |
| P2 | 30 | 20 | ||||
| 0.5 | 40 |
|
||||
| 0.2 | 30 |
|
||||
| 0,2S | 30 |
|
||||
| Ακρίβεια βραχυχρόνιου θερμικού ρεύματος | δυναμικό σταθερό ρεύμα | Ονομαστικό επίπεδο μόνωσης | Πολικότητα | Συγκεκριμένη απόσταση ερπυσμού | βάρος λαδιού | Συνολικό βάρος |
| Θερμικό ρεύμα βραχείας διάρκειας 1 δευτερολέπτων 100 Σε μέγιστο 40 | 25ln μέγιστο 100 | 40.5/95/185 | Αφαιρετικός | 2.5 | 30-25 | 162-207 |

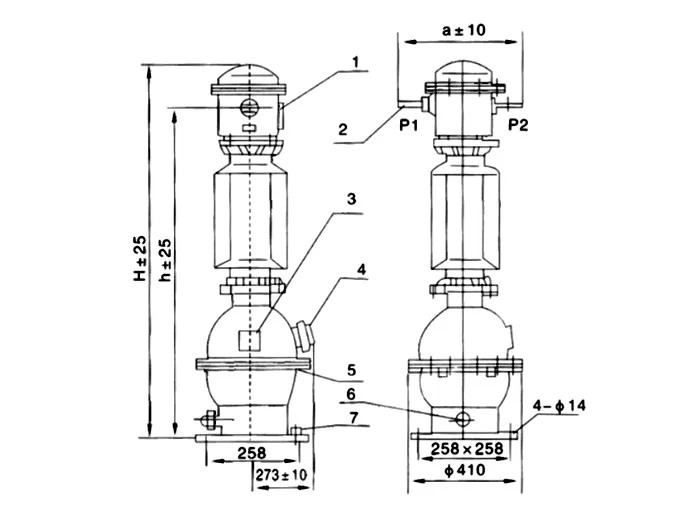

| Αριθμός | Ονομα | Περίγραμμα |
| 1 | Ένδειξη στάθμης λαδιού |
 |

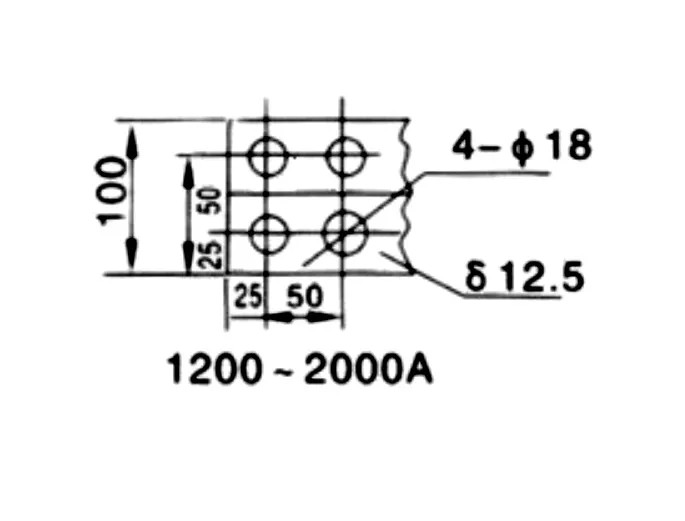

| 2 | Τερματικό εξόδου | |
| 3 | Ταμπέλα με όνομα | |
| 4 | Δευτερεύον κουτί διακλάδωσης | |
| 5 | Γάντζος ανύψωσης | |
| 6 | Βαλβίδα δείγματος λαδιού | |
| 7 | Γήινο καρφί |
1, Βασικές παράμετροι
Ονομαστική τάση: 35 kV, κατάλληλο για συστήματα ισχύος μέσης τάσης, είναι μια ευρέως χρησιμοποιούμενη επιλογή για προμήθεια εξοπλισμού υψηλής τάσης
Ονομαστική συχνότητα: 50Hz/60Hz, συμβατή με τις κύριες παγκόσμιες συχνότητες δικτύου, μπορεί να προσαρμοστεί απευθείας σε έργα σε διάφορες περιοχές
Μέθοδος μόνωσης: Μόνωση λαδόχαρτου, με συνδυασμό υψηλής ποιότητας μονωτικού λαδιού και μονωτικού χαρτιού, με σταθερή απόδοση μόνωσης και ισχυρή αντίσταση τάσης
Φόρμα εγκατάστασης: Εξωτερικός τύπος, δομικός σχεδιασμός κατάλληλος για εξωτερικό περιβάλλον, ικανός να αντισταθεί στην επίδραση φυσικών παραγόντων όπως άνεμος, βροχή, άμμος κ.λπ.
2, Βασικοί τεχνικοί δείκτες
Εύρος ρεύματος μίας χρήσης: 5A~2000A, που καλύπτει τις περισσότερες απαιτήσεις μέτρησης για τις συνθήκες εργασίας. Οι κοινές προδιαγραφές περιλαμβάνουν 5/5, 10/5, 30/5 κ.λπ., υποστηρίζοντας την προσαρμογή ειδικών προδιαγραφών σύμφωνα με τις ανάγκες προμήθειας
Δευτερεύον ρεύμα: τυπική έξοδος 5Α, σύμφωνα με τα διεθνή καθολικά πρότυπα διεπαφής, μπορεί να συνδυαστεί άμεσα με εξοπλισμό υποστήριξης όπως ηλεκτρικούς μετρητές και ρελέ
Ρεύμα θερμικής σταθερότητας: 1 δευτερόλεπτο ενεργή τιμή (π.χ. ρεύμα 5Α αντιστοιχεί σε 0,5 kA, ρεύμα 2000Α αντιστοιχεί σε 1020 kA), ικανό να αντέξει βραχυπρόθεσμο θερμικό σοκ υπό συνθήκες σφάλματος χωρίς κίνδυνο ζημιάς
Δυναμικό σταθερό ρεύμα: μέγιστη απόδοση (π.χ. ρεύμα 5Α αντιστοιχεί σε 1,28 kA, ρεύμα 2000Α αντιστοιχεί σε 2550 kA), ικανό να αντισταθεί στην ηλεκτρομαγνητική δύναμη που δημιουργείται από το ρεύμα βραχυκυκλώματος και να διατηρήσει τη δομική ακεραιότητα
Όριο αύξησης θερμοκρασίας: Η μέγιστη άνοδος θερμοκρασίας της περιέλιξης είναι 55 ℃ (μετρούμενη με μέθοδο αντίστασης/μέθοδος θερμόμετρου) και η μέγιστη άνοδος θερμοκρασίας του ανώτερου στρώματος λαδιού είναι 50 ℃ (μετράται με τη μέθοδο του θερμομέτρου), αποφεύγοντας αποτελεσματικά τη γήρανση της μόνωσης λόγω υπερθέρμανσης και παρατείνοντας τη διάρκεια ζωής του προϊόντος
3, Προφυλάξεις κατά τη χρήση και την προμήθεια
Παραγωγή και συντήρηση: Ο μετασχηματιστής ρεύματος LB6-35 υφίσταται ξήρανση υπό κενό και επεξεργασία εμβάπτισης λαδιού πριν φύγει από το εργοστάσιο για να αφαιρέσει πλήρως την υγρασία και τον αέρα, διασφαλίζοντας την αξιοπιστία της μόνωσης. Λόγω της μη πλήρως στεγανοποιημένης δομής, η ποιότητα του λαδιού πρέπει να ελέγχεται τακτικά κατά τη χρήση και μπορεί να χρειαστεί διήθηση ή αντικατάσταση για να εξασφαλιστεί η συνεχής και σταθερή λειτουργία του εξοπλισμού
Ο μετασχηματιστής ρεύματος LB6-35 έχει σχεδιαστεί ειδικά για την παρακολούθηση ρεύματος και την προστασία των γραμμών μεταφοράς υψηλής τάσης, μπορεί να παρέχει ακριβή σήματα ρεύματος, να υποστηρίζει μέτρηση ενέργειας, προστασία ρελέ και εργασίες ελέγχου του συστήματος και να διασφαλίζει την ασφαλή και σταθερή λειτουργία του ηλεκτρικού δικτύου.
Εάν χρειάζεται να κατανοήσετε περαιτέρω τις λεπτομερείς τεχνικές πληροφορίες του προϊόντος, να λάβετε προσαρμοσμένες προσφορές ή να συμβουλευτείτε μαζικά σχέδια προμηθειών, μη διστάσετε να επικοινωνήσετε με την Welcome (Wenzhou) Electric Co., Ltd. Θα παρέχουμε επαγγελματικές προμήθεια εξοπλισμού υψηλής τάσης και υπηρεσίες υποστήριξης για να καλύψουμε τις πραγματικές ανάγκες του έργου σας.
