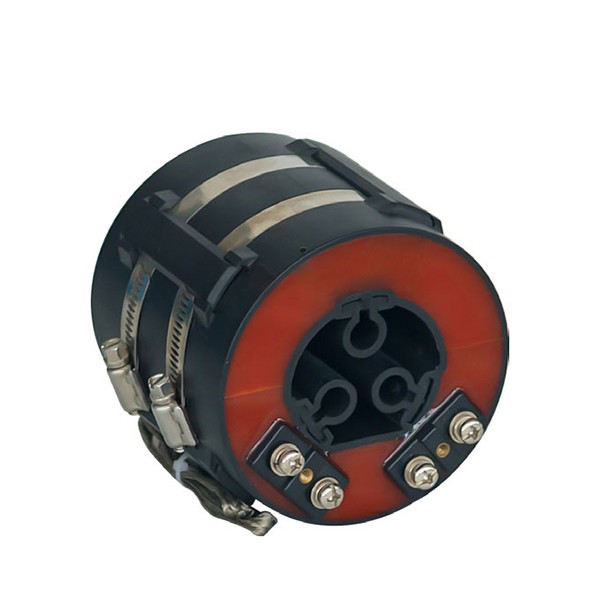

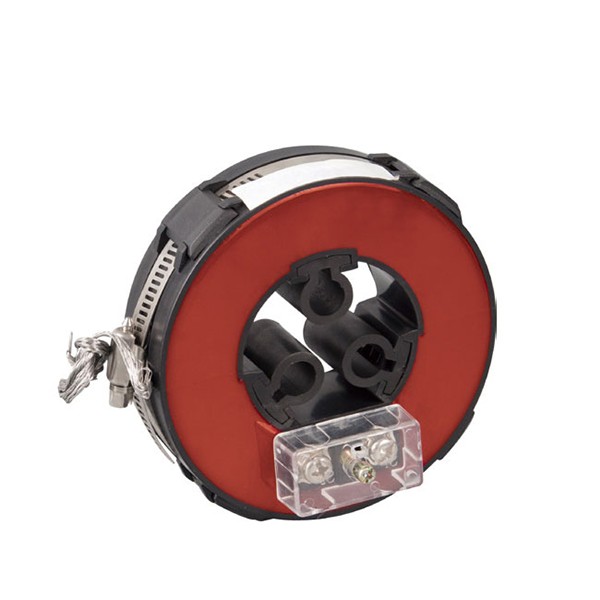

Η Comewill, ως κορυφαίος κατασκευαστής και προμηθευτής στην Κίνα, παρέχει για εσάς μετασχηματιστή ρεύματος LMZK-10, ο οποίος προσφέρει βασικά πλεονεκτήματα όπως συμπαγές μέγεθος, αποσπώμενο πυρήνα για εύκολη εγκατάσταση και μέτρηση υψηλής ακρίβειας με χρήση εισαγόμενου χάλυβα πυριτίου. Είναι ειδικά σχεδιασμένο για συμπαγείς διακόπτες 10kV.
Αυτός ο μετασχηματιστής ρεύματος LMZK-10 έχει βασικά πλεονεκτήματα όπως μικρό μέγεθος, μικρό βάρος, δυνατότητα εναλλαγής και εύκολη εγκατάσταση και είναι ευρέως κατάλληλος για τις ανάγκες προμήθειας συμπαγών, πλήρως μονωμένων συσκευών διανομής δακτυλίου. Είναι ιδιαίτερα κατάλληλο για συνδυασμό με απομακρυσμένο τερματικό εξοπλισμό όπως RTU και FTU για να σχηματιστεί μια μονάδα δειγματοληψίας, παρέχοντας μια ολοκληρωμένη λύση και υποστήριξη δεδομένων για ολόκληρο το σύστημα. Μετά την προμήθεια και την εγκατάσταση, δεν χρειάζεται να τροποποιήσετε την αρχική καλωδίωση. Μπορεί να εγκατασταθεί απευθείας στα συνδεδεμένα εισερχόμενα και εξερχόμενα καλώδια, κάνοντας τη λειτουργία απλή και γρήγορη, μειώνοντας σημαντικά το κόστος της μηχανικής εγκατάστασης. Επί του παρόντος, έχει χρησιμοποιηθεί ευρέως σε συμπαγείς πλήρως μονωμένες σειρές δικτύων διανομής δακτυλίου όπως SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS κ.λπ., και είναι επίσης κατάλληλο για την προμήθεια και τις ανάγκες υποστήριξης συνδυασμένων υποσταθμών, κιβωτίων διανομής καλωδίων και άλλου εξοπλισμού.
Όσον αφορά τα υλικά και τις διαδικασίες πυρήνα, ο μετασχηματιστής ρεύματος LMZK-10 χρησιμοποιεί υψηλής ποιότητας εισαγόμενα φύλλα πυριτίου υψηλής διαπερατότητας ως μαγνητικά υλικά, τα οποία έχουν τα χαρακτηριστικά αποσπώμενων πυρήνων σιδήρου και χαμηλών απωλειών μαγνητικού κυκλώματος. Η ρητίνη χυτεύεται υπό κενό μέσα σε πλαστικό κέλυφος επιβραδυντικό φλόγας, με εξαιρετική αντοχή στην υγρασία, σταθερή απόδοση και χωρίς ανάγκη για μελλοντική συντήρηση, γεγονός που πληροί τις απαιτήσεις κόστους-αποτελεσματικότητας αγοράς για μακροχρόνια χρήση. Κατά την εγκατάσταση, σφίξτε τους δύο ημικυκλικούς δακτυλίους στο καλώδιο διαχωρισμού φάσης και στερεώστε τους με σφιγκτήρες για να συνδυάζονται άψογα με το καλώδιο, δημιουργώντας μια όμορφη και συντονισμένη εμφάνιση. Το προϊόν είναι κατάλληλο για το σενάριο προμήθειας καλωδίων 10KV με προδιαγραφές που κυμαίνονται από 35mm ² έως 400mm ². Ο σφιγκτήρας είναι κατασκευασμένος από υψηλής ποιότητας υλικό από ανοξείδωτο χάλυβα, το οποίο είναι στιβαρό και αξιόπιστο. Δεν παράγεται δινορεύμα κατά τη χρήση, διασφαλίζοντας την ασφαλή λειτουργία του εξοπλισμού.
Ο συντελεστής ισχύος στην πλευρά του φορτίου πρέπει να πληροί το COS φ=0,8 (που παρουσιάζει χαρακτηριστικά υστέρησης).
Το ονομαστικό δευτερεύον ρεύμα μπορεί να επιλεγεί από τις προδιαγραφές 5Α ή 1Α για να καλύψει τις ανάγκες διαφορετικών συστημάτων ισχύος.
Εύρος θερμοκρασίας περιβάλλοντος: Το κατώτερο όριο είναι -5 ℃, το ανώτερο όριο είναι 40 ℃ και η ημερήσια μέση θερμοκρασία δεν πρέπει να υπερβαίνει τους 30 ℃.
Η ονομαστική συχνότητα λειτουργίας υποστηρίζει δύο κοινά πρότυπα: 50Hz ή 60Hz.
Το υψόμετρο εγκατάστασης του εξοπλισμού θα πρέπει να ελέγχεται στα 1000 μέτρα ή κάτω.
Το επίπεδο ρύπανσης πληροί το πρότυπο Επιπέδου II και είναι κατάλληλο για συμβατικά βιομηχανικά περιβάλλοντα.
Η παραγωγή και η επιθεώρηση του προϊόντος ακολουθεί αυστηρά τα εθνικά πρότυπα GB20840.1 και GB20840.2.

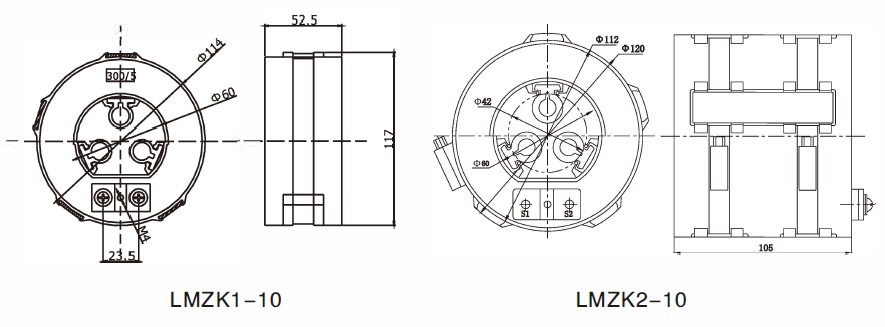

LMZK1
| Τύπος | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| Σκοπός | Μετασχηματιστής μέτρησης ρεύματος | Προστατευτικός μετασχηματιστής ρεύματος | Μετασχηματιστής ρεύματος διπλού τυλίγματος | |||||||
| Αναλογία | Κατηγορία ακρίβειας και αξιολογημένο φορτίο (VA) | Κατηγορία ακρίβειας και αξιολογημένο φορτίο (VA) | Κατηγορία ακρίβειας και ονομαστική επιβάρυνση (VA) | |||||||
| 0.5 | 1 | 3 | 10Ρ15 | 10Ρ10 | 10Ρ5 | 0.5 | 1 | 10Ρ10 | 10Ρ5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |
LMZK2
| Τύπος | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| Σκοπός |
|
Ρεύμα μέτρησης | Προστατευτικό ρεύμα | Διπλό ρεύμα περιέλιξης | |||||||||
|
|
μετασχηματιστής |
|
μετασχηματιστής |
|
μετασχηματιστής | ||||||||
| Αναλογία |
|
Κατηγορία ακρίβειας και | Κατηγορία ακρίβειας και | Κατηγορία ακρίβειας και ονομαστική επιβάρυνση | |||||||||
|
|
ονομαστική επιβάρυνση (VA) | ονομαστική επιβάρυνση (VA) | (VA) | ||||||||||
| 0,2 0,5 1 10P15 10P10 10P5 0,5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
