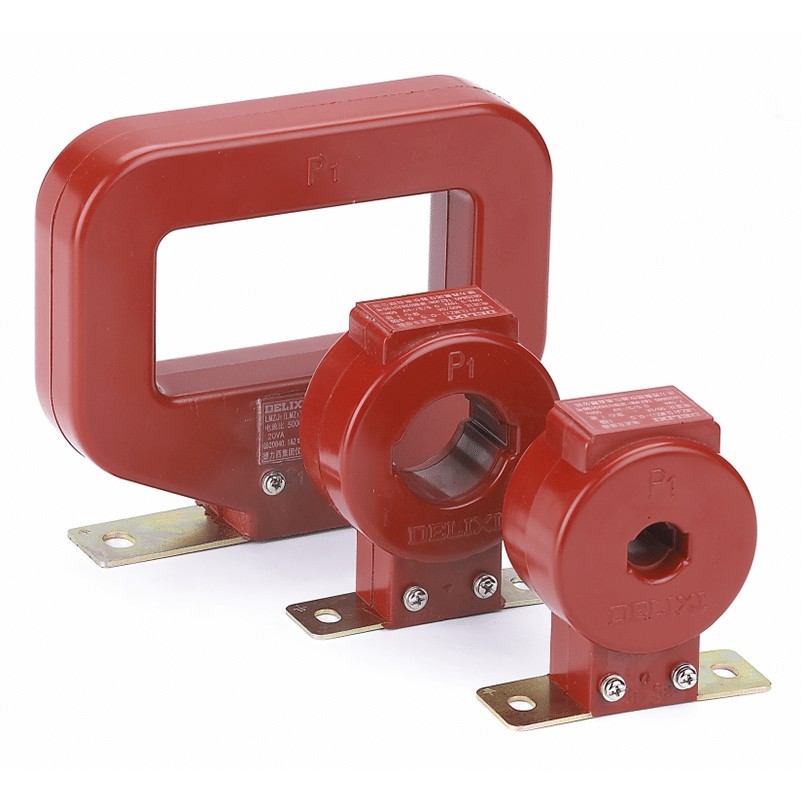

Ως επαγγελματίας κατασκευαστής στην Κίνα, η Comewill θα ήθελε να σας παρέχει προσαρμοσμένο μετασχηματιστή ρεύματος LMZJ1-0.5, ο οποίος είναι εξευγενισμένος χρησιμοποιώντας τεχνολογία χύτευσης μόνωσης ρητίνης και υιοθετεί μια σταθερή λειτουργία εγκατάστασης πλάκας βάσης. Με καλύτερη λειτουργική σταθερότητα και μακροπρόθεσμη ανθεκτικότητα, εξοικονομεί εξαρχής το κόστος συντήρησης για τους συνεργάτες προμηθειών. Παρέχει πολλαπλές επιλογές γραναζιών υψηλής ακρίβειας των 0,2, 0,5, 0,2s και 0,5s, καλύπτοντας εύκολα διαφοροποιημένες ανάγκες εφαρμογών σε διάφορα σενάρια.
Ο συμπαγής δομικός σχεδιασμός καθιστά την εγκατάσταση και την ανάπτυξη πιο ευέλικτη και η διπλή υποστήριξη της διαμόρφωσης ασφαλείας ανώτατου επιπέδου και της εξαιρετικά μεγάλης διάρκειας ζωής καθιστά τον μετασχηματιστή ρεύματος LMZJ1-0.5 μια αξιόπιστη επιλογή στις σύγχρονες προμήθειες συστημάτων χαμηλής τάσης. Αξίζει να αναφέρουμε ότι αυτός ο μετασχηματιστής χαμηλής τάσης έχει εξαιρετική αντοχή σε υψηλές θερμοκρασίες και αντοχή στη ρύπανση και μπορεί να διατηρήσει σταθερή λειτουργία ακόμη και σε σκληρά περιβάλλοντα, μεγιστοποιώντας την αξία κάθε επένδυσης προμήθειας.
Ο πυρήνας του LMZJ1-0.5 Current Transformer είναι ένας κυκλικός σιδερένιος πυρήνας κατασκευασμένος από φύλλα πυριτίου με προσανατολισμό ψυχρής έλασης - αυτός ο σχεδιασμός περιέλιξης ακριβείας είναι το κλειδί για τη μεγιστοποίηση της μαγνητικής απόδοσης και τη δημιουργία θεμελίων για αξιόπιστη λειτουργία.
Το δευτερεύον τύλιγμα τυλίγεται ομοιόμορφα γύρω από αυτόν τον κυκλικό σιδερένιο πυρήνα, ο οποίος είναι μια προσεκτικά σχεδιασμένη διάταξη που εξασφαλίζει σταθερή απόδοση κάτω από όλες τις συνθήκες λειτουργίας και εξαλείφει τα ανομοιόμορφα προβλήματα εξόδου.

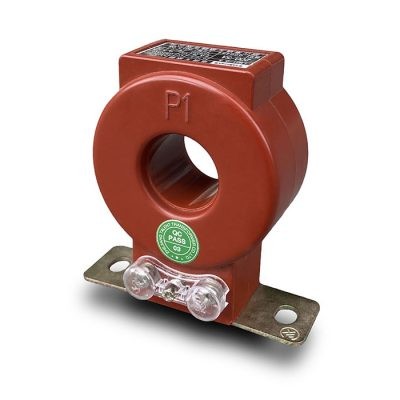

Το κεντρικό παράθυρο διατρέχει τη μέση του προϊόντος και έχει σχεδιαστεί για την απρόσκοπτη ενσωμάτωση των ράβδων διαύλου, ενώ η στιβαρή βάση στο κάτω μέρος παρέχει ένα ασφαλέστερο και πιο σταθερό σημείο εγκατάστασης για το προϊόν, καθιστώντας το εύκολο στην εγκατάσταση.
Ολόκληρο το εξάρτημα χυτεύεται από ακόρεστο μονωτικό υλικό ρητίνης. Αυτό το στιβαρό περίβλημα όχι μόνο ενισχύει την ανθεκτικότητα, αλλά επίσης βελτιώνει την ασφάλεια και προστατεύει τα εσωτερικά εξαρτήματα από την πίεση του περιβάλλοντος, καθιστώντας τον μετασχηματιστή ανθεκτικό σε διάφορα περιβάλλοντα εργασίας.
| Ηλεκτρική Παράμετρος | Μηχανική Παράμετρος | ||
| Συχνότητα | 50/60Hz | Περίπτωση | PC/UL94-V0 |
| Ονομαστική είσοδος | 5Α-5000Α | Κουβαρίστρα | PBT |
| Εύρος μέτρησης | 5%σε-120%σε | Πυρήνας | Χάλυβας πυριτίου |
| Ονομαστική έξοδος | 1Α,5Α | Κατασκευή | Βίδα |
| Αναλογία τάσης | 0,72 KV (AC) | Θερμοκρασία λειτουργίας | -25℃-75℃ |
| Διηλεκτρική αντοχή | 3,0KV/1mA/1min | Υγρασία λειτουργίας | ≤85% |
| Αντίσταση μόνωσης | DC500V/100MΩ ελάχ | Σύνδεση εξόδου | Τερματικό |
| Μοντέλο | Πρωτοβάθμια / Δευτεροβάθμια | Διαστάσεις οπής μπάρας (mm) | Ονομαστική επιβάρυνση (VA) | Κατηγορία Ακρίβειας | Ονομαστική τάση |
| LMZJ1-0,5 30 | 5/5A~300/5A | ø=31mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 35 | 5/5A~300/5A | ø=35mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 40 | 200/5A~500/5A | ø=42mm | 5 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 50 | 400/5A~600/5A | ø=56mm | 5 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 80 | 750/5A~1200/5A | ø=83mm | 10~20 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 100 | 800/5A~2000/5A | ø=102mm | 10~30 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 140 | 2000/5A~4000/5A | ø=142 χλστ | 15~30 | 0,2S 0,5S 0,5 | 0,72KV(AC) |
| LMZJ1-0,5 180 | 5000/5A~6000/5A | ø=182 χλστ | 15~30 | 0,2S 0,5S 0,5 | 0,72KV(AC) |

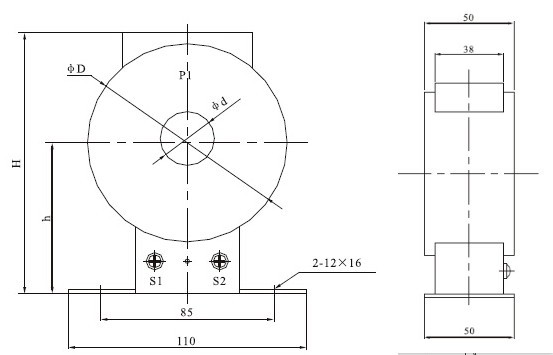

| Τύπος | Τρέχουσα αναλογία | H | h | φD | φd |
| LMZ1-0,5 | 5-300/5 | 117 | 68 | 90 | 30 |

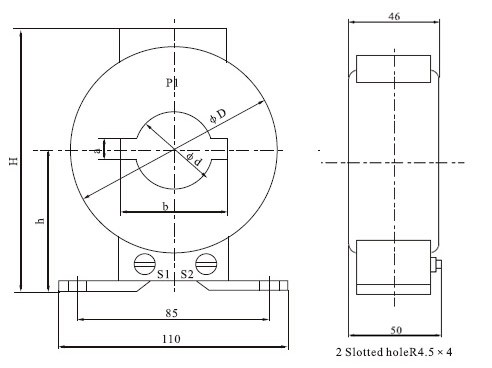

| Τύπος | Τρέχουσα αναλογία | H | h | φD | φd | a | b |
| LMZJ1-0,5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

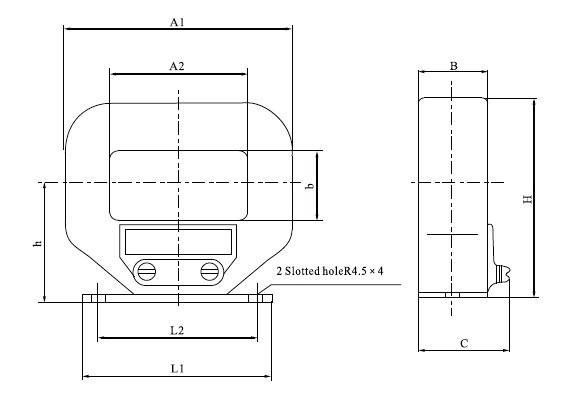

| Τύπος | Τρέχουσα αναλογία | Α1 | Α2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0,5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
