Διακόπτης κενού (VCB), μια κρίσιμη συσκευή στη σύγχρονη διανομή ρεύματος μέσης τάσης. Εξερευνούμε τη θεμελιώδη φυσική της εξάλειψης του τόξου στο κενό, ανατέμνουμε τα εξαρτήματα του πυρήνα - από τον διακόπτη κενού έως τον μηχανισμό λειτουργίας - και παρουσιάζουμε μια λεπτομερή, πρακτική σύγκριση με την τεχνολογία SF₆. Το άρθρο περιγράφει επίσης βασικούς τομείς εφαρμογής, κριτήρια επιλογής και βέλτιστες πρακτικές συντήρησης, όλα βασισμένα σε αρχές μηχανικής βιομηχανίας. Ως επαγγελματίαςΚατασκευαστής και προμηθευτής με έδρα την Κίνα, Comewillπαρέχει υψηλής ποιότητας, προσαρμόσιμες λύσεις VCB που συνδυάζουν αξιοπιστία, μακροζωία και περιβαλλοντική ευθύνη για βιομηχανικά, εμπορικά και έργα κοινής ωφέλειας σε όλο τον κόσμο.

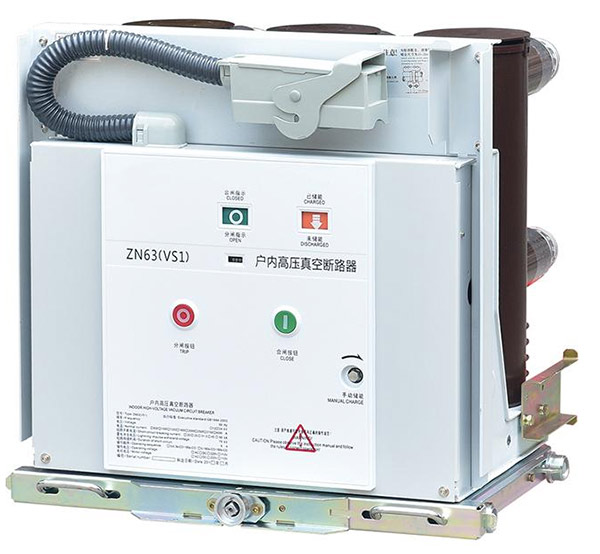

ΟΔιακόπτης κενού (VCB)έχει γίνει ο ακρογωνιαίος λίθος της αξιόπιστης διανομής ισχύος μέσης τάσης, που χρησιμεύει ως η κύρια προστατευτική διάταξη σε υποσταθμούς, βιομηχανικές εγκαταστάσεις και εμπορικές εγκαταστάσεις. Σε αντίθεση με παλαιότερες τεχνολογίες που βασίζονται σε λάδι, αέρα ή αέριο SF6, το VCB χρησιμοποιεί περιβάλλον υψηλού κενού για να σβήσει το τόξο που σχηματίζεται όταν οι επαφές χωρίζονται κατά τη διάρκεια ενός σφάλματος. Αυτή η μέθοδος προσφέρει ευδιάκριτα πλεονεκτήματα στην ταχύτητα μεταγωγής, τη λειτουργική αξιοπιστία και την περιβαλλοντική ασφάλεια, καθιστώντας την την προτιμώμενη επιλογή για εφαρμογές από 3 kV έως 36 kV.
Η σύγχρονη ηλεκτρική υποδομή απαιτεί εξοπλισμό που όχι μόνο λειτουργεί υπό πίεση, αλλά απαιτεί επίσης ελάχιστη παρέμβαση για δεκαετίες υπηρεσίας. Τα VCB ανταποκρίνονται σε αυτήν την πρόκληση μέσω των στεγανοποιημένων διακοπτών τους και των στιβαρών μηχανικών σχεδίων τους, τα οποία μειώνουν σημαντικά τα διαστήματα συντήρησης σε σύγκριση με άλλους τύπους διακοπτών.Comewill, ως έμπειρος κατασκευαστής στην Κίνα, ειδικεύεται στην παραγωγή VCB που έχουν σχεδιαστεί για να παρέχουν σταθερή απόδοση σε ένα ευρύ φάσμα συνθηκών λειτουργίας, από την τροπική υγρασία έως τα βιομηχανικά περιβάλλοντα με σκόνη.
Αυτό το άρθρο προσφέρει μια πρωτότυπη τεχνική προοπτική για την τεχνολογία VCB, εστιάζοντας στις αρχές μηχανικής που διέπουν τη λειτουργία της, στα κρίσιμα εξαρτήματα που διασφαλίζουν τη μακροζωία της και στους πρακτικούς παράγοντες που πρέπει να λάβουν υπόψη οι μηχανικοί κατά την επιλογή και τον καθορισμό αυτών των συσκευών για νέα ή εκ των υστέρων έργα.
Στον πυρήνα κάθε VCB βρίσκεται μια θεμελιώδης φυσική αρχή: η αδυναμία ενός ηλεκτρικού τόξου να συντηρηθεί σε υψηλό κενό. Όταν οι επαφές του διακόπτη χωρίζονται υπό συνθήκες σφάλματος, το ρεύμα προσπαθεί να διατηρήσει μια διαδρομή μέσω ιονισμένου μεταλλικού ατμού. Ωστόσο, επειδή ο διακόπτης εκκενώνεται σε πίεση κάτω από 10-4 Pa, η μέση ελεύθερη διαδρομή των μορίων είναι εξαιρετικά μεγάλη και τα διαθέσιμα σωματίδια για ιονισμό είναι λίγα.
Το τόξο που σχηματίζεται υπάρχει σχεδόν εξ ολοκλήρου ως πλάσμα μεταλλικών ατμών από τις επιφάνειες επαφής. Καθώς το ρεύμα διέρχεται φυσικά από το μηδέν στον κύκλο εναλλασσόμενου ρεύματος, αυτός ο ατμός συμπυκνώνεται σχεδόν ακαριαία στις ψυχρότερες επιφάνειες επαφής και στις περιβάλλουσες ασπίδες τόξου. Αυτή η ταχεία συμπύκνωση—γνωστή ωςδιηλεκτρική ανάκτηση—αποτρέπει το τόξο να περιορίσει, καθαρίζοντας αποτελεσματικά το σφάλμα μέσα σε ένα μισό κύκλο. Η όλη διαδικασία είναι καθαρή, αθόρυβη και προκαλεί ελάχιστη διάβρωση επαφής, συμβάλλοντας στην υψηλή ηλεκτρική αντοχή του VCB, που συχνά υπερβαίνει τις 5.000 λειτουργίες πλήρους φορτίου.
Είναι σημαντικό ότι ο σχεδιασμός του διακόπτη κενού διασφαλίζει ότι το τόξο παραμένει συγκεντρωμένο και διάχυτο, αποφεύγοντας θερμά σημεία που θα μπορούσαν να καταστρέψουν τον κεραμικό φάκελο. Η χρήση συγκεκριμένων γεωμετριών επαφής, όπως επαφές αξονικού ή ακτινικού μαγνητικού πεδίου, ελέγχει περαιτέρω την κίνηση του τόξου και εξασφαλίζει ομοιόμορφη φθορά, επεκτείνοντας έτσι τη λειτουργική διάρκεια ζωής του διακόπτη. Αυτή η αρχή της απόσβεσης τόξου είναι που κάνει τα VCB εξαιρετικά κατάλληλα για συχνές εργασίες μεταγωγής, όπως η εκκίνηση κινητήρα ή η εναλλαγή συστοιχίας πυκνωτών, όπου άλλες τεχνολογίες θα υποβαθμίζονταν πιο γρήγορα.
Για εφαρμογές μέσης τάσης, η επιλογή μεταξύ τεχνολογίας κενού και SF₆ είναι μια κοινή απόφαση μηχανικής. Και οι δύο είναι ώριμες τεχνολογίες, αλλά τα χαρακτηριστικά τους ευθυγραμμίζονται διαφορετικά με τις προτεραιότητες του έργου. Ο παρακάτω πίνακας παρέχει μια πρωτότυπη, λεπτομερή σύγκριση με βάση λειτουργικούς και περιβαλλοντικούς παράγοντες, χωρίς να βασίζεται σε δεδομένα εξωτερικού προμηθευτή.
| Παράμετρος | Διακόπτης κενού (VCB) | Διακόπτης SF6 |
|---|---|---|
| Διακοπή Μέσο | Κενό (διηλεκτρική ισχύς ~107 V/m) | Αέριο SF6 σε πίεση (συνήθως 5–7 bar) |
| Τυπική κατηγορία τάσης | 3 kV – 36 kV (κύρια μέση τάση) | 3 kV – 800 kV+ (καλύπτει MV έως EHV) |
| Περιβαλλοντικές Επιπτώσεις | Μηδενικές εκπομπές κανένα φαινόμενο του θερμοκηπίου | Υψηλό GWP (23.500x CO₂); απαιτεί αυστηρό χειρισμό και ανακύκλωση |
| Επικοινωνία Erosion & Life | Χαμηλή διάβρωση; ηλεκτρική διάρκεια έως 30 πλήρεις βλάβες ή 5.000+ λειτουργίες μεταγωγής | Μέτρια διάβρωση; τα προϊόντα αποσύνθεσης αερίου απαιτούν διαχείριση |
| Καθεστώς Συντήρησης | Ελάχιστος; οι διακόπτες είναι σφραγισμένοι εφ' όρου ζωής. μόνο λίπανση μηχανισμού | Περιοδικοί έλεγχοι πυκνότητας αερίου. παρακολούθηση υγρασίας και παραπροϊόντων |
| Μηχανισμός Λειτουργίας | Ελατήριο ή μαγνητικός ενεργοποιητής – χαμηλή απαίτηση ενέργειας | Ελατήριο, υδραυλικό ή πνευματικό - συχνά υψηλότερης ενέργειας |
| Τυπικές δυνάμεις | Συχνή εναλλαγή, χαμηλή συντήρηση, φιλική προς το περιβάλλον | Εξαιρετικό για υψηλής τάσης, συμπαγείς εγκαταστάσεις, υψηλή ικανότητα ρεύματος σφάλματος |
Αυτή η σύγκριση δείχνει ότι τα VCB είναι ιδιαίτερα ισχυρά σε εφαρμογές όπου η περιβαλλοντική ευθύνη, η συχνή λειτουργία και το χαμηλό κόστος κύκλου ζωής είναι κρίσιμα. Για τις επιχειρήσεις κοινής ωφέλειας και τους βιομηχανικούς χρήστες που αναζητούν μια βιώσιμη λύση υψηλής απόδοσης για δίκτυα μέσης τάσης, τα VCB αποτελούν μια συναρπαστική επιλογή τεχνολογίας.Comewillκατασκευάζει VCB που αξιοποιούν αυτά τα εγγενή πλεονεκτήματα, προσφέροντας μια σειρά προϊόντων από 12kV έως 40,5kV τόσο για εσωτερική όσο και για εξωτερική χρήση.
Ένα VCB είναι ένα συγκρότημα εξαρτημάτων σχεδιασμένα με ακρίβεια, το καθένα από τα οποία παίζει κρίσιμο ρόλο στη διασφάλιση αξιόπιστης λειτουργίας. Τα δύο πιο ζωτικά μέρη είναι ο διακόπτης κενού και ο μηχανισμός λειτουργίας.
Ο διακόπτης κενού είναι ένας ερμητικά σφραγισμένος κεραμικός κύλινδρος που περιέχει τις σταθερές και κινούμενες επαφές. Το κεραμικό υλικό (συχνά αλουμίνα) παρέχει εξαιρετική διηλεκτρική μόνωση και μηχανική αντοχή. Στο εσωτερικό, μια μεταλλική φυσούνα συνδέει την κινούμενη επαφή με την εξωτερική ράβδο λειτουργίας, διατηρώντας τη σφράγιση κενού ενώ επιτρέπει την αξονική κίνηση. Ένα εξελιγμένο σύστημα θωράκισης περιβάλλει τις επαφές για να συμπυκνώσει τους μεταλλικούς ατμούς και να αποτρέψει την εναπόθεσή του στην κεραμική εσωτερική επιφάνεια, διατηρώντας την ακεραιότητα της μόνωσης κατά τη διάρκεια ζωής της συσκευής. Το υλικό επαφής, συνήθως ένα κράμα χαλκού-χρωμίου, επιλέγεται για την αντοχή του στη συγκόλληση και την ικανότητά του να διατηρεί χαμηλό ρεύμα κοπής, το οποίο είναι σημαντικό για την επαγωγική μεταγωγή φορτίου.
Ο μηχανισμός λειτουργίας παρέχει την κινητήρια δύναμη για το άνοιγμα και το κλείσιμο των επαφών με ακριβή και γρήγορο τρόπο. Οι μηχανισμοί που λειτουργούν με ελατήριο είναι οι πιο συνηθισμένοι στα VCB λόγω της αξιοπιστίας και της ανεξαρτησίας τους από εξωτερικές πηγές ενέργειας κατά την ενεργοποίηση. Η ενέργεια αποθηκεύεται σε ένα ελατήριο κλεισίματος (μέσω ενός χειροκίνητου ή μηχανοκίνητου συστήματος φόρτισης) και απελευθερώνεται όταν λαμβάνεται ένα σήμα διακοπής. Αυτός ο σχεδιασμός αποθηκευμένης ενέργειας διασφαλίζει ότι ο διακόπτης ανοίγει με σταθερή ταχύτητα και δύναμη, ανεξάρτητα από την τάση ελέγχου. Άλλες επιλογές περιλαμβάνουν μαγνητικούς ενεργοποιητές, οι οποίοι χρησιμοποιούν μόνιμους μαγνήτες και πηνίο για μανδάλωμα, προσφέροντας απλούστερο μηχανικό σχεδιασμό με λιγότερα κινούμενα μέρη. Τα VCB της Comewill είναι εξοπλισμένα με στιβαρούς μηχανισμούς όπως η σειρά CT, σχεδιασμένοι για χιλιάδες λειτουργίες με ελάχιστη ρύθμιση.
Τα VCB κατηγοριοποιούνται ανάλογα με το περιβάλλον εγκατάστασης και τις συγκεκριμένες λειτουργικές απαιτήσεις. Οι δύο κύριοι τύποι είναι:
Οι βασικοί τομείς εφαρμογής περιλαμβάνουν:
Με ένα ευρύ χαρτοφυλάκιο,Comewillπρομηθεύει VCB τόσο για εφαρμογές εσωτερικού όσο και για εξωτερικούς χώρους, προσφέροντας προσαρμογή για την κάλυψη συγκεκριμένων απαιτήσεων πελατών και προτύπων έργου.
Η επιλογή του σωστού VCB για ένα συγκεκριμένο έργο απαιτεί διεξοδική αξιολόγηση τόσο των παραμέτρων του συστήματος όσο και των συνθηκών λειτουργίας. Τα ακόλουθα κριτήρια αποτελούν τη βάση μιας ορθής απόφασης προμήθειας:
Αξιολογώντας προσεκτικά αυτά τα κριτήρια, οι μηχανικοί και οι ομάδες προμηθειών μπορούν να καθορίσουν ένα VCB που όχι μόνο πληροί τις άμεσες τεχνικές απαιτήσεις, αλλά παρέχει επίσης μακροπρόθεσμη αξιοπιστία και οικονομική αποδοτικότητα.Comewillπαρέχει λεπτομερή τεχνική υποστήριξη για να βοηθήσει τους πελάτες να πλοηγηθούν σε αυτές τις επιλογές, προσφέροντας προϊόντα που συμμορφώνονται με σημαντικά διεθνή πρότυπα.
Το πρωταρχικό πλεονέκτημα έγκειται στην ικανότητά του να σβήνει το τόξο σχεδόν αμέσως μετά το ρεύμα μηδέν σε κενό, παρέχοντας ταχεία διηλεκτρική ανάκτηση. Αυτό έχει ως αποτέλεσμα πολύ σύντομους χρόνους τόξου, μειωμένη διάβρωση επαφής και ελάχιστη συντήρηση, καθιστώντας το εξαιρετικά αξιόπιστο για συστήματα μέσης τάσης.
Τα VCB έχουν σχεδιαστεί κυρίως για εφαρμογές μέσης τάσης, καλύπτοντας ένα εύρος από περίπου 3 kV έως 36 kV. Αυτό τα καθιστά την τυπική επιλογή για δίκτυα διανομής και βιομηχανικά συστήματα ισχύος.
Τα VCB έχουν σημαντικό περιβαλλοντικό πλεονέκτημα καθώς χρησιμοποιούν ένα κενό ως μέσο διακοπής, το οποίο δεν έχει αποτέλεσμα αερίων θερμοκηπίου. Αντίθετα, το αέριο SF6 έχει πολύ υψηλό δυναμικό υπερθέρμανσης του πλανήτη (GWP) και απαιτεί προσεκτικό χειρισμό και διαδικασίες ανακύκλωσης στο τέλος του κύκλου ζωής τους.
Τα δύο πιο κρίσιμα εξαρτήματα είναι ο διακόπτης κενού (σφραγισμένες επαφές) και ο μηχανισμός λειτουργίας. Το υλικό επαφής και η θωράκιση του διακόπτη καθορίζουν την ηλεκτρική ζωή, ενώ ο σχεδιασμός του μηχανισμού και η ποιότητα του υλικού υπαγορεύουν τη μηχανική αντοχή.
Ναι, τα VCB είναι εξαιρετικά κατάλληλα για συχνές εργασίες μεταγωγής, όπως εκκίνηση κινητήρα, εναλλαγή συστοιχίας πυκνωτών και έλεγχος καμίνου τόξου. Ο στιβαρός σχεδιασμός τους και η χαμηλή διάβρωση επαφής επιτρέπουν μεγάλο αριθμό ασφαλών λειτουργιών.
Τα VCB απαιτούν ελάχιστη συντήρηση. Οι κύριες εργασίες περιλαμβάνουν περιοδική επιθεώρηση του μηχανισμού λειτουργίας για σωστή λίπανση, έλεγχο των μηχανικών ενδείξεων και οπτική επιθεώρηση του διακόπτη για τυχόν σημάδια ζημιάς. Οι ίδιοι οι διακόπτες είναι σφραγισμένοι εφ' όρου ζωής και δεν απαιτούν επαναπλήρωση αερίου ή αντικατάσταση επαφής υπό κανονικές συνθήκες συντήρησης.
