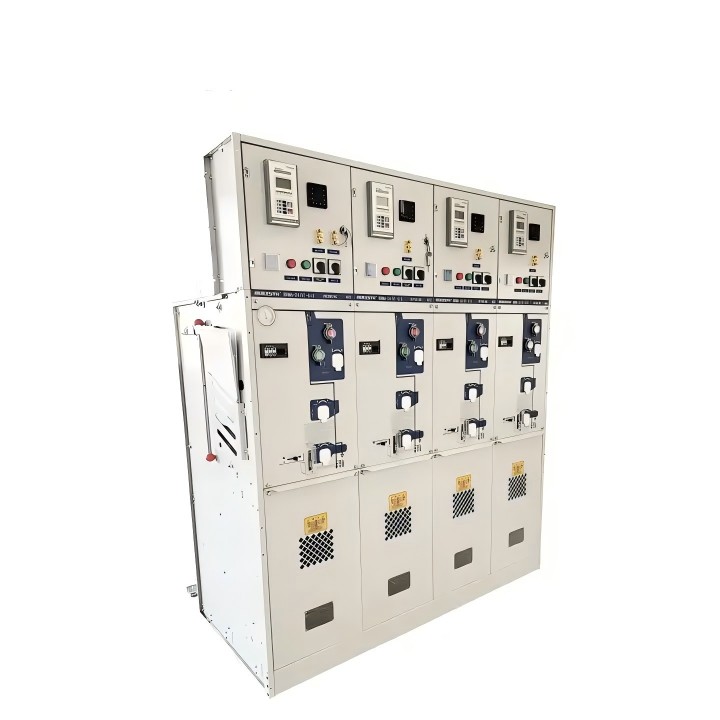

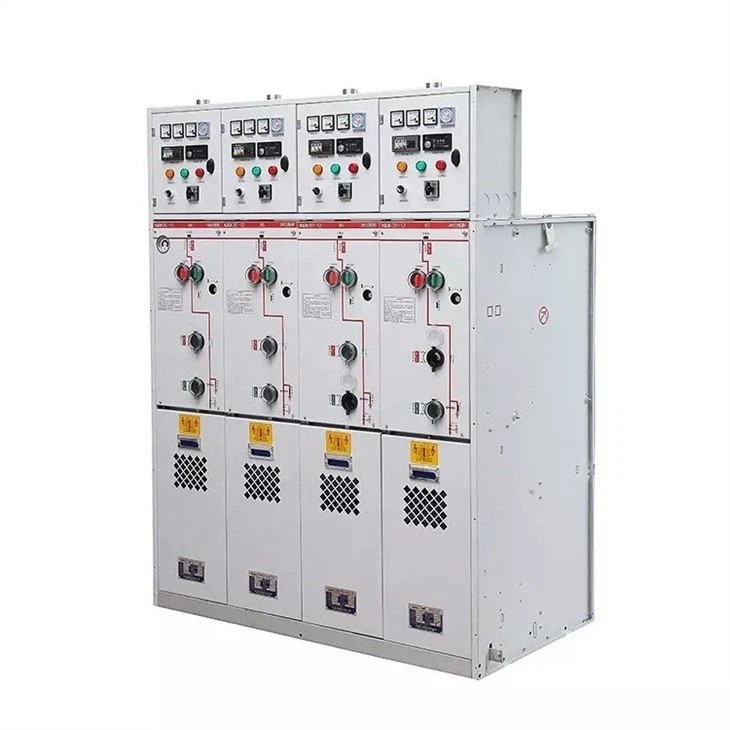

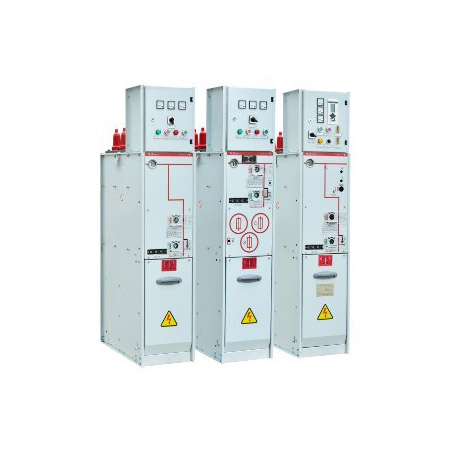

Δακτύλιος 24kV Κύρια μονάδα SF6 Διακοπτικός διακόπτης με μόνωση αερίου

Ως επαγγελματίας κατασκευαστής στην Κίνα, η Comewill θα ήθελε να σας προσφέρει υψηλής ποιότητας 24kV SF6 Gas Insolated Main Unit Ring Main Unit, που έχει σχεδιαστεί για διανομή μέσης τάσης υψηλής απόδοσης, αυτός ο διακόπτης SF6 με μόνωση αερίου διαθέτει δεξαμενές από ανοξείδωτο χάλυβα συγκολλημένες με λέιζερ ρομπότ και προστασία IP67.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Αναζητάτε έναν ποιοτικό διακόπτη με μόνωση αερίου 24kV κύριας μονάδας SF6; Το εργοστάσιο Comewill προσφέρει μια ευέλικτη, αρθρωτή λύση RMU. Με ονομαστική τάση έως 24 kV και ρυθμούς διαρροής κάτω από 0,25‰, ο εξοπλισμός μας ενσωματώνει διακόπτες κενού/SF6 και διακόπτες φορτίου 3 σταθμών.

Πλεονεκτήματα προϊόντος

Τεχνολογία συγκόλλησης με λέιζερ ρομπότ: Σε αντίθεση με τη χειροκίνητη συγκόλληση που είναι επιρρεπής σε μικροσκοπικές ρωγμές, οι "αερόσακοι" μας SF6 (δεξαμενές αερίου) σφραγίζονται χρησιμοποιώντας ρομποτική ακριβείας. Αυτό εξασφαλίζει ρυθμό διαρροής ≤0,25‰ ετησίως, υπερβαίνοντας σημαντικά τις τυπικές απαιτήσεις.

Μεγάλη διάρκεια ζωής: Διακόπτες φορτίου: Φτάστε στο επίπεδο E3, τον υψηλότερο βαθμό για συχνές λειτουργίες μεταγωγής.

Διακόπτες κυκλώματος: Φτάστε στο επίπεδο Ε2, εξασφαλίζοντας στιβαρή απόδοση διακοπής βραχυκυκλώματος χωρίς συχνή αντικατάσταση επαφών.

Περιβαλλοντική ανθεκτικότητα: Με βαθμολογία IP67, τα κύρια εξαρτήματα υψηλής τάσης προστατεύονται πλήρως από τη σκόνη και την προσωρινή εμβάπτιση στο νερό, καθιστώντας τον διακόπτη 24kV Ring Main Unit SF6 Gas Insolated Mainter ιδανικό για υγρές παράκτιες περιοχές ή βιομηχανικές εγκαταστάσεις με σκόνη.

Ασφάλεια λειτουργίας: Η πίεση του αερίου περιορίζεται αυστηρά στα 1,4 bar και ο σχεδιασμός του διακόπτη φορτίου 3 σταθμών εξασφαλίζει σαφή τοποθέτηση "Κλειστή-Ανοιχτή-Γη", πλήρως επικυρωμένη από αναφορές δοκιμών τύπου.

Παράμετροι προϊόντος:

*Κύρια μονάδα μονωτικού δακτυλίου SF6
*Διανομέας διανομής μέσης τάσης εσωτερικού χώρου
*Ονομαστική τάση: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
*Επιδαπέδιο
*Ετήσιος ρυθμός διαρροής ≤0,25‰ ετησίως
*Η πίεση αερίου SF6 στους 20℃ είναι 0,4 bars (σχετική πίεση)
*Πρότυπο: IEC, ANSI, GB

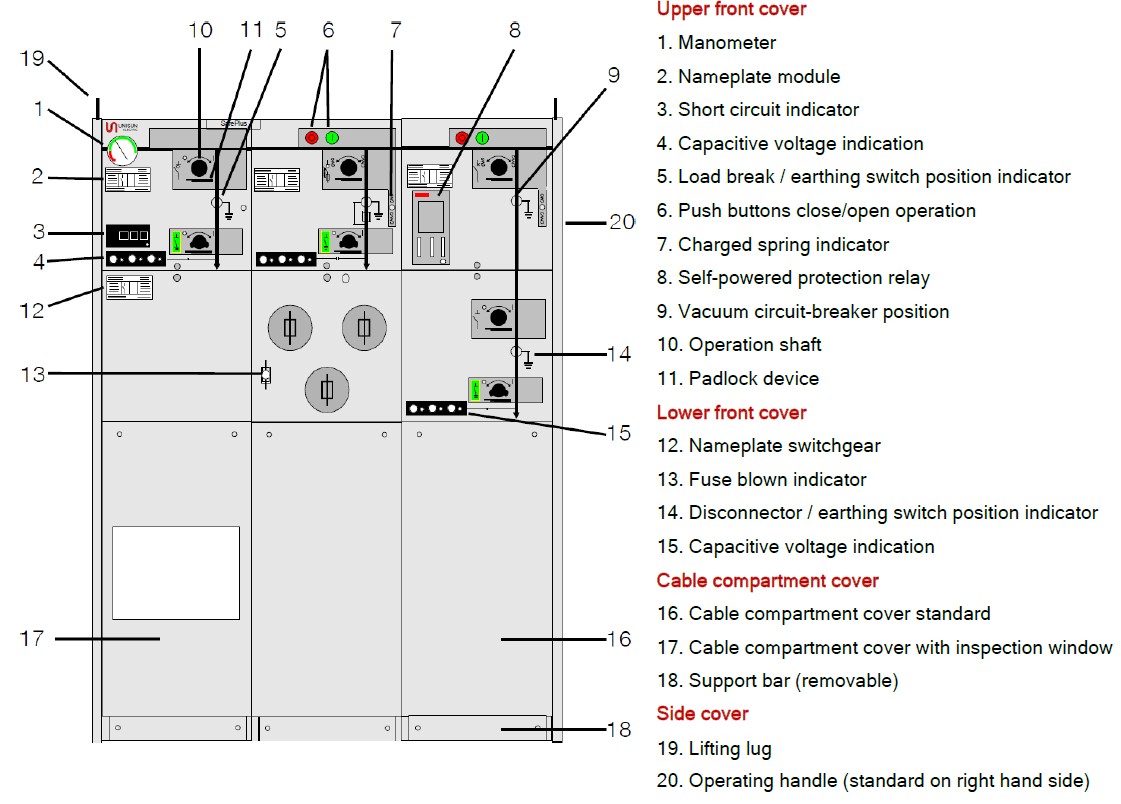

Εξωτερική συναρμολόγηση

Τεχνική ημερομηνία Γ ντουλαπιού

Ονομαστική τάση	kV	12	17,5	24	36
Τάση αντοχής συχνότητας ισχύος	kV	281)	38	50	70
Τάση αντοχής σε παλμούς	kV	95	95	125	170
Ονομαστικό κανονικό ρεύμα	A	630	630	630	630
Δυνατότητες θραύσης:
– ενεργό φορτίο	A	630	630	630	630
– κλειστός βρόχος	A	650	650	650	630
– Φόρτιση καλωδίου εκτός φορτίου	A	140	140	140	20
– ρήγμα γης	A	205	160	160	60
– Φόρτιση καλωδίου σφάλματος γείωσης	A	117	91	91	35
Δημιουργία χωρητικότητας	kA	62.5	52.5	52.5	50
Σύντομο χρονικό ρεύμα 3 δευτ.	kA	25	21	21	20
Αριθμός μηχανικών εργασιών	Εγχειρίδιο 1000 κλείσιμο / άνοιγμα
Διακόπτης γείωσης
Ονομαστική τάση	kV	12	17,5	24	36
Τάση αντοχής συχνότητας ισχύος	kV	281)	38	50	70
Τάση αντοχής σε παλμούς	kV	95	95	125	170
Δημιουργία χωρητικότητας	kA	62.5	50	50	50
Σύντομο χρονικό ρεύμα 3 δευτ.	kA	25	21	21	20
Αριθμός μηχανικών εργασιών	Εγχειρίδιο 1000 κλείσιμο / άνοιγμα

Διατίθεται με τάση αντοχής συχνότητας ισχύος 42kV

Τεχνική ημερομηνία του ντουλαπιού F

Αποζεύκτη διακόπτη
Ονομαστική τάση	kV	12	17,5	24	36
Τάση αντοχής συχνότητας ισχύος	kV	282)	38	50	70
Τάση αντοχής σε παλμούς	kV	95	95	125	170
Ονομαστικό κανονικό ρεύμα	A	200	200	200	630
Δυνατότητες θραύσης:
– μετασχηματιστής εκτός φορτίου	A	20	20	20	630
Δημιουργία χωρητικότητας	kA	1)	1)	1)	50
Αριθμός μηχανικών εργασιών	Εγχειρίδιο 1000 κλείσιμο / άνοιγμα
Διακόπτης γείωσης
Ονομαστική τάση	kV	12	17,5	24	36
Τάση αντοχής συχνότητας ισχύος	kV	282)	38	50	70
Τάση αντοχής σε παλμούς	kV	95	95	125	170
Δημιουργία χωρητικότητας	kA	12.5	12.5	12.5	50
Σύντομο χρονικό ρεύμα 1 δευτερόλεπτο.	kA	5	5	5	20
Αριθμός μηχανικών εργασιών	Εγχειρίδιο 1000 κλείσιμο / άνοιγμα

1) Περιορίζεται από συνδέσμους ασφαλειών υψηλής τάσης
2) Διατίθεται με τάση αντοχής συχνότητας ισχύος 42 kV

Τεχνική ημερομηνία του V ντουλαπιού

Αποζεύκτη διακόπτη
Ονομαστική τάση	kV	12	17,5	24	36
Τάση αντοχής συχνότητας ισχύος	kV	281)	38	50	70
Τάση αντοχής σε παλμούς	kV	95	95	125	170
Ονομαστικό κανονικό ρεύμα	A	200/6302)
Δυνατότητες θραύσης:
– ρεύμα διακοπής βραχυκυκλώματος	kA	21	16	16	20
Δημιουργία χωρητικότητας	kA	52.5	40	40	50
Σύντομο χρονικό ρεύμα 3 δευτ. 3)	kA	21	16	16	20
Αριθμός μηχανικών εργασιών	Εγχειρίδιο κλεισίματος / ανοίγματος 2000
Ακολουθία λειτουργίας	O – 3 λεπτά – CO – 3 λεπτά – CO
Διακόπτης γείωσης κατάντη
Ονομαστική τάση	kV	12	17,5	24	36
Τάση αντοχής συχνότητας ισχύος	kV	281)	38	50	70
Τάση αντοχής σε παλμούς	kV	95	95	125	170
Δημιουργία χωρητικότητας	kA	52.5	40	40	50
Σύντομο χρονικό ρεύμα 3 δευτ.	kA	21	16	16	20
Αριθμός μηχανικών εργασιών	Εγχειρίδιο 1000 κλείσιμο / άνοιγμα

1)          Διατίθεται με τάση αντοχής συχνότητας ισχύος 42 kV
2)         Εξαρτάται από τον τύπο του χρησιμοποιημένου δακτυλίου
3)         Διεπαφή A – 12,5 kA/1s, διεπαφή B – 16kA/1s

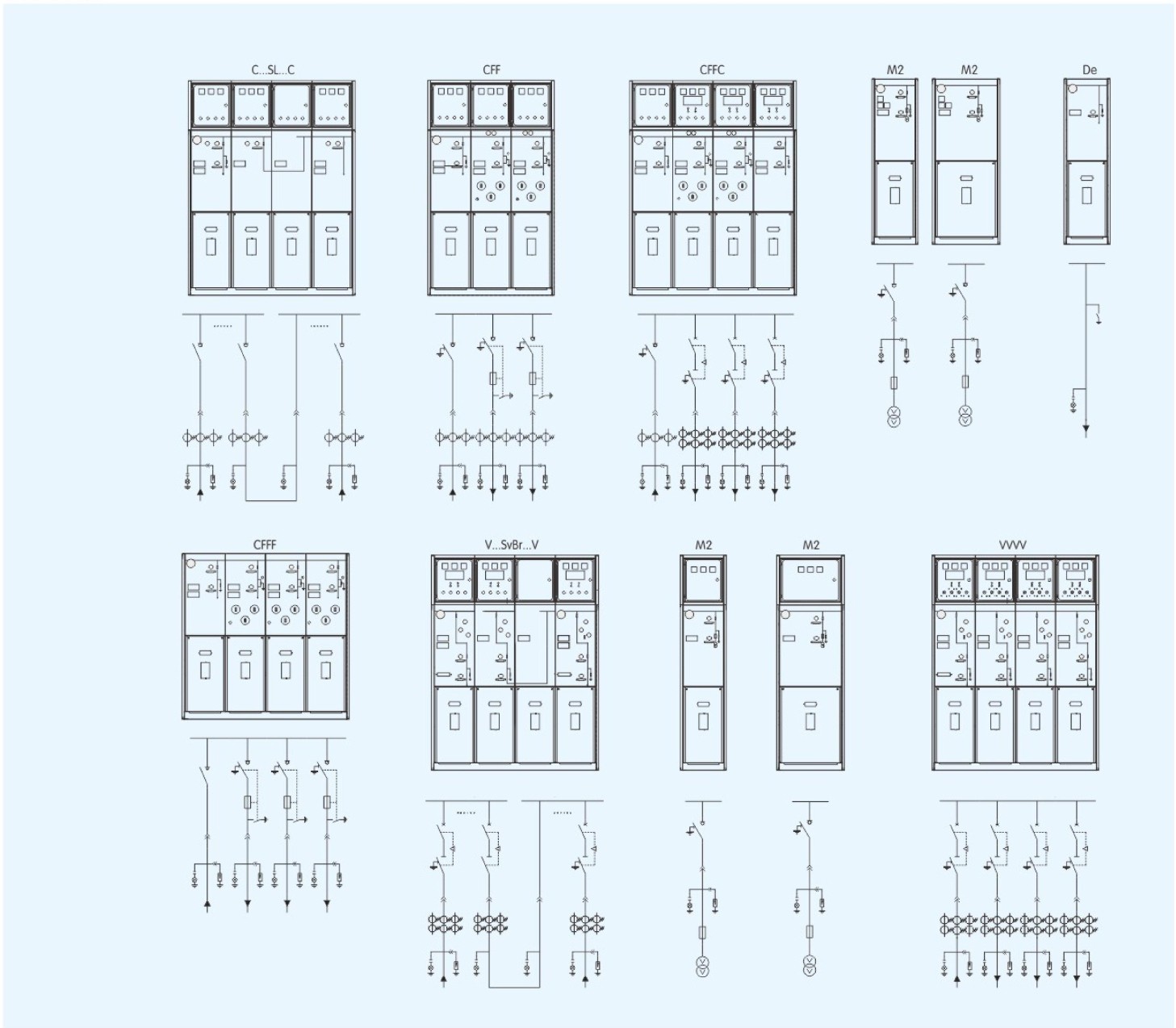

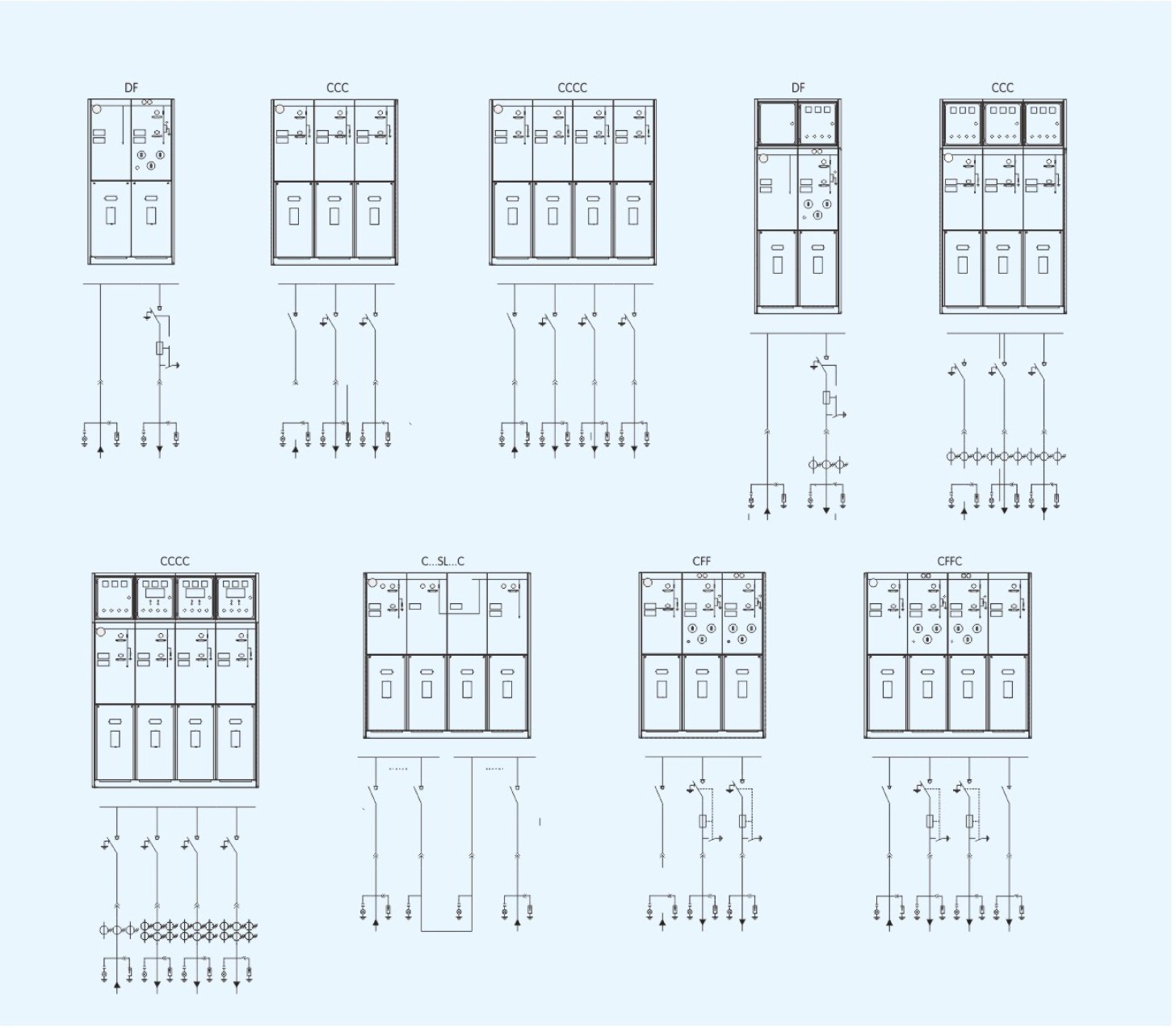

Διάγραμμα υποδομής

FAQ

Ε1: Ποια είναι η μέγιστη ονομαστική τάση για τη σειρά RMU σας;

Α: Ενώ το ναυαρχίδα μας είναι η μονάδα 24kV, η γκάμα μας καλύπτει 3,3kV έως 40,5kV για να καλύψει διάφορες διεθνείς απαιτήσεις δικτύου.

Ε2: Μπορώ να επιλέξω ανάμεσα σε διακόπτες ηλεκτρικής σκούπας και SF6;

Α: Ναι. Στο ντουλάπι μας "V", προσφέρουμε και τις δύο επιλογές. Οι διακόπτες κενού συχνά προτιμώνται για τη χαμηλή συντήρησή τους, ενώ οι διακόπτες SF6 είναι διαθέσιμοι με βάση το συγκεκριμένο φορτίο και τις περιβαλλοντικές ανάγκες.

Ε3: Πώς διασφαλίζετε ότι η πίεση αερίου παραμένει ασφαλής;

Α: Χρησιμοποιούμε σχετική πίεση 0,4 bar (στους 20°C) και μέγιστο όριο 1,4 bar. Κάθε μονάδα περιλαμβάνει μανόμετρο με βοηθητικές επαφές για απομακρυσμένη παρακολούθηση και συναγερμούς.

Ε4: Είναι ο εξοπλισμός κατάλληλος για σκληρά εξωτερικά περιβάλλοντα;

Α: Ναι. Ενώ η RMU είναι σχεδιασμένη σε εσωτερικούς χώρους, η δεξαμενή πυρήνα SF6 έχει βαθμολογία IP67. Όταν στεγάζεται σε ένα κατάλληλο εξωτερικό περίπτερο (συμπαγής υποσταθμός), ευδοκιμεί σε περιοχές με υψηλή υγρασία ή υψηλή ρύπανση.
