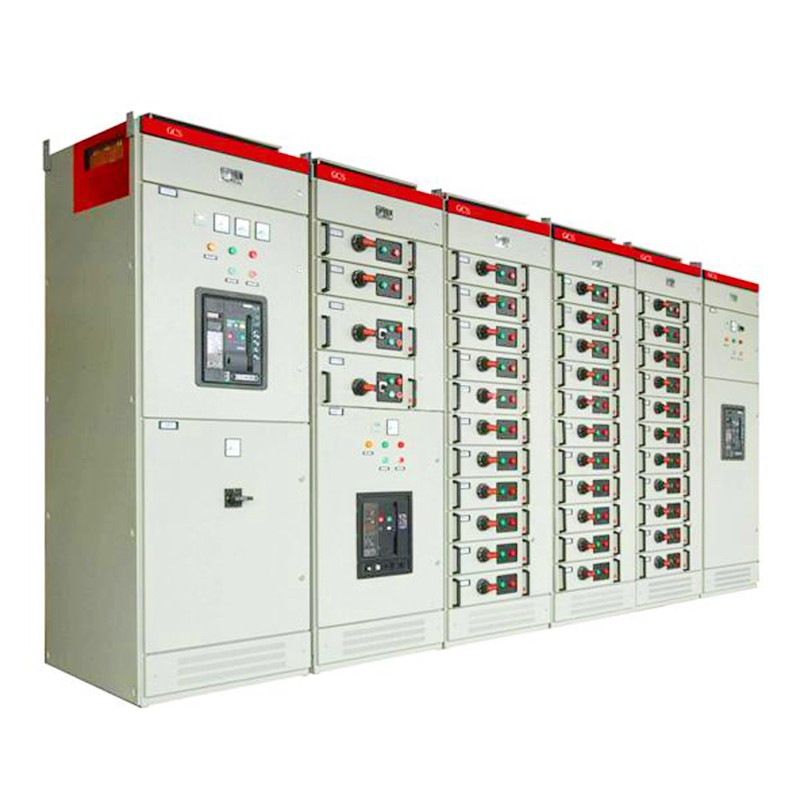

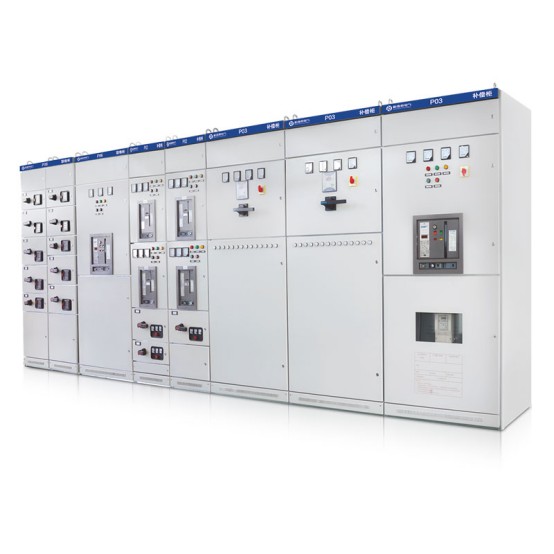

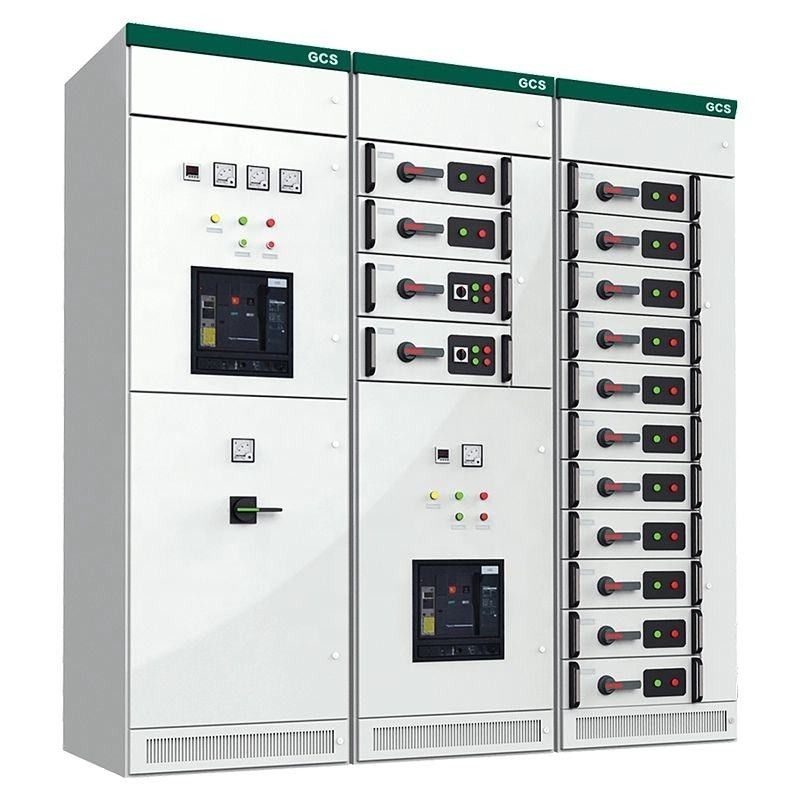

Διακοπτικός διακόπτης χαμηλής τάσης GCS

Ο αποσπώμενος διακόπτης χαμηλής τάσης GCS υψηλής ποιότητας Comewill έχει υψηλές δυνατότητες κατασκευής και θραύσης, καλή δυναμική και θερμική σταθερότητα, προηγμένη και λογική δομή, ευέλικτο ηλεκτρικό σύστημα, υψηλό επίπεδο προστασίας, ασφάλεια και αξιοπιστία, ευκολία συντήρησης και εξαιρετικούς δείκτες τεχνικής απόδοσης.

Χαρακτηριστικό

1.Το πλαίσιο ντουλαπιού του αποσπώμενου εξοπλισμού διακοπής χαμηλής τάσης GCS υιοθετεί τεχνολογία διπλής αναδίπλωσης και είναι κατασκευασμένο από χαλύβδινες πλάκες με επίστρωση αλουμινίου με ψευδάργυρο. Σχεδιασμένο με αρθρωτές οπές βήματος 25 mm (προφίλ K), το πλαίσιο διαθέτει απλή δομή και εξαιρετική αντοχή. Συναρμολογημένο με ακριβείς εγκάρσιες και διαμήκεις συνδέσεις μπουλονιών, ολόκληρο το πλαίσιο δεν απαιτεί συντήρηση καθ 'όλη τη διάρκεια ζωής του.
2. Το κέλυφος του ντουλαπιού υφίσταται ηλεκτροεπιμετάλλωση και βαφή πούδρας για βελτιωμένη προστασία. Το επάνω κάλυμμα του διαμερίσματος της οριζόντιας ράβδου είναι αποσπώμενο, διευκολύνοντας την επιτόπια εγκατάσταση του διαύλου και μειώνοντας τη λειτουργική πολυπλοκότητα.
3. Οι λειτουργικές ζώνες εντός του ντουλαπιού είναι σαφώς διαχωρισμένες, που περιλαμβάνουν κυρίως διαμερίσματα λειτουργικών μονάδων και διαμερίσματα καλωδίων. Κάθε μονάδα λειτουργεί ανεξάρτητα με μεμονωμένες λειτουργίες, διασφαλίζοντας ότι δεν υπάρχει αμοιβαία παρεμβολή μεταξύ διαφορετικών εξαρτημάτων.
4.Η οριζόντια ράβδος είναι τοποθετημένη οριζόντια στο κάτω μέρος του ντουλαπιού, βελτιώνοντας σημαντικά την ικανότητά της να αντέχει την ηλεκτρική καταπόνηση που προκαλείται από τα ρεύματα βραχυκυκλώματος.
5. Διαθέτοντας δομή τύπου συρταριού, το ντουλάπι μπορεί να φιλοξενήσει έως και 36 κυκλώματα, το καθένα με ονομαστικό ρεύμα 400A ή χαμηλότερο. Τα κυκλώματα συρταριών υποστηρίζουν τη μετατροπή τριών θέσεων χωρίς να διακυβεύεται η βαθμολογία προστασίας του ντουλαπιού.
6. Κάθε λειτουργική μονάδα μπορεί να φιλοξενήσει έως 11 συρτάρια πλήρους μεγέθους ή 22 συρτάρια μισού μεγέθους (1/2), προσφέροντας ευέλικτες επιλογές διαμόρφωσης.
7. Τα συρτάρια είναι εξοπλισμένα με πέντε λειτουργικές θέσεις: Ανοιχτό, Κλειστό, Δοκιμαστικό, Εξαγόμενο και Απομονωμένο. Οι αντίστοιχες ενδείξεις ήχου, εικόνας και κειμένου παρέχουν σαφή σήματα κατάστασης για διαισθητική λειτουργία.

Επισκόπηση προϊόντος

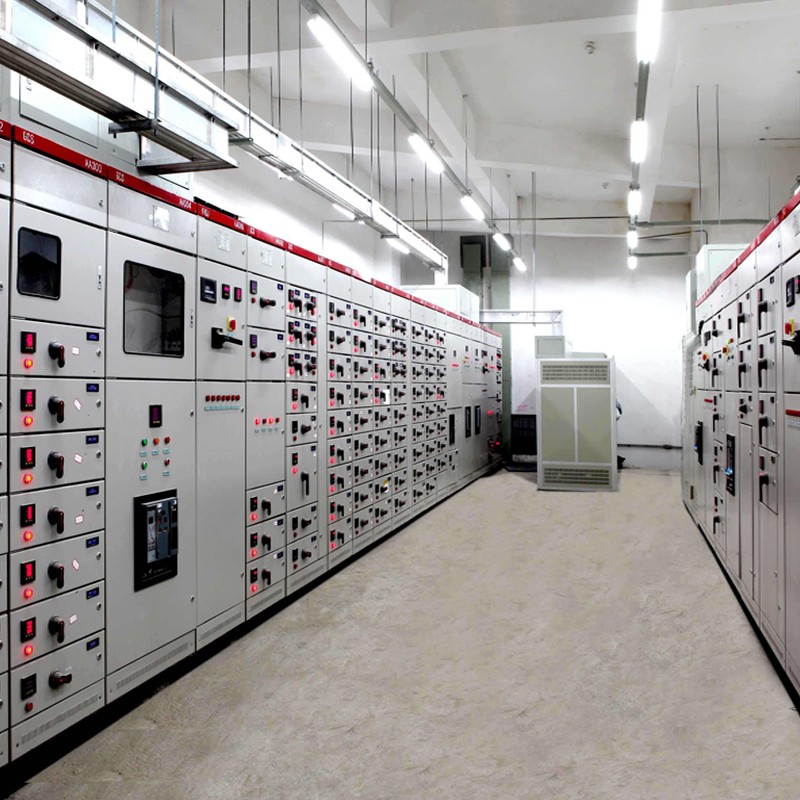

Το GCS Low Voltage Withdrawable Switchgear, που αναπτύχθηκε και παρέχεται ανεξάρτητα από την Welcome (Wenzhou) Electric Co., Ltd., είναι ένα πλήρες σετ εξοπλισμού υψηλής απόδοσης προσαρμοσμένο για συστήματα διανομής ισχύος χαμηλής τάσης—μια ιδανική επιλογή για προμήθειες μηχανικής, αντιστοίχιση έργων και προμήθεια μαζικού εξοπλισμού. Ενσωματώνοντας μια επιστημονική αρθρωτή δομή με αξιόπιστη ηλεκτρική απόδοση, αυτός ο εξοπλισμός διακοπτών αγοράζεται ευρέως και εφαρμόζεται σε βασικά σενάρια όπως σταθμοί ηλεκτροπαραγωγής, βιομηχανικά εργαστήρια, πολυώροφα κτίρια και εμπορικά συγκροτήματα μεγάλης κλίμακας, χρησιμεύοντας ως βασική συσκευή για τον έλεγχο διανομής ισχύος και την ακριβή κατανομή ενέργειας.
Το βασικό του πλεονέκτημα προμήθειας έγκειται στον προηγμένο σχεδιασμό "με δυνατότητα ανάσυρσης": κάθε λειτουργική μονάδα (συμπεριλαμβανομένων των αυτόματων διακοπτών, των επαφών κ.λπ.) μπορεί εύκολα να αποσυρθεί ή να εισαχθεί χωρίς να διαταραχθεί η συνολική λειτουργία του συστήματος. Αυτό απλοποιεί σημαντικά τις διαδικασίες συντήρησης και επισκευής μετά την προμήθεια, ελαχιστοποιεί το χρόνο διακοπής λειτουργίας του εξοπλισμού και μειώνει αποτελεσματικά το συνολικό κόστος λειτουργίας και συντήρησης για τα συμβαλλόμενα μέρη.
Κατά την παραγωγή, η Welcome (Wenzhou) Electric Co., Ltd. τηρεί αυστηρά πρότυπα ποιοτικού ελέγχου, υιοθετώντας μονωτικά υλικά υψηλής ποιότητας και τεχνικές κατασκευής ακριβείας. Ο πίνακας διακοπτών είναι εξοπλισμένος με πολλαπλούς ολοκληρωμένους μηχανισμούς προστασίας ασφαλείας (προστασία από βραχυκύκλωμα, προστασία υπερφόρτωσης κ.λπ.), που του επιτρέπουν να προσαρμόζεται σταθερά σε πολύπλοκα περιβάλλοντα ηλεκτρικού δικτύου και να διασφαλίζει την ασφαλή και συνεχή λειτουργία του συστήματος διανομής - πληρώντας πλήρως τις απαιτήσεις υψηλής αξιοπιστίας των έργων προμηθειών. Επιπλέον, η ευέλικτη αρθρωτή σχεδίασή του υποστηρίζει την επέκταση κατά παραγγελία, η οποία μπορεί να ανταποκριθεί με ακρίβεια στις προσαρμοσμένες ανάγκες προμήθειας διαφορετικών έργων για διαφορετικές χωρητικότητες και τρόπους ελέγχου, ενισχύοντας την προσαρμοστικότητα και τη σχέση κόστους-αποτελεσματικότητας των προμηθειών. Ως οικονομικός, αποδοτικός και ασφαλής εξοπλισμός διανομής ηλεκτρικής ενέργειας χαμηλής τάσης, έχει γίνει μια αξιόπιστη επιλογή προμήθειας στον σύγχρονο τομέα διανομής ηλεκτρικής ενέργειας χαμηλής τάσης.
Αυτός ο αποσυρόμενος διακόπτης χαμηλής τάσης GCS συμμορφώνεται πλήρως με τα διεθνή και εθνικά σχετικά πρότυπα, όπως τα IEC60439-1, GB7251.1 "Low-voltage full switchgear and control equipment" και GB/T 24274 "Low-voltage αποσυρόμενος πλήρης εξοπλισμός διανομής και έλεγχος", εξασφαλίζοντας ότι οι προδιαγραφές ποιότητας και συμβατότητας προμηθειών και ελέγχου αποφάσεις προμηθειών.
‌

Συνθήκες περιβάλλοντος κανονικής χρήσης

Θερμοκρασία περιβάλλοντος: Η θερμοκρασία του αέρα περιβάλλοντος δεν πρέπει να υπερβαίνει τους +40℃ ή να είναι χαμηλότερη από -5℃ και η μέση θερμοκρασία 24 ωρών δεν πρέπει να υπερβαίνει τους +35℃. Για έργα προμηθειών που περιλαμβάνουν χρήση πέρα ​​από το παραπάνω εύρος θερμοκρασίας, ο αποσυρόμενος διακόπτης χαμηλής τάσης GCS πρέπει να λειτουργεί με μειωμένη χωρητικότητα για να διασφαλίζεται η λειτουργική ασφάλεια και η σταθερότητα της απόδοσης.
Σχετική υγρασία: Όταν η μέγιστη θερμοκρασία περιβάλλοντος φτάσει τους +40 ℃, η σχετική υγρασία δεν πρέπει να υπερβαίνει το 50%. Η υψηλότερη υγρασία είναι επιτρεπτή σε χαμηλότερες θερμοκρασίες (π.χ. σχετική υγρασία 90% στους +20℃). Κατά την προμήθεια και την επακόλουθη εγκατάσταση, θα πρέπει να λαμβάνεται επαρκής προσοχή στους πιθανούς κινδύνους συμπύκνωσης που προκαλούνται από ξαφνικές αλλαγές θερμοκρασίας για να αποφευχθεί η αστοχία του εξοπλισμού.
Υψόμετρο: Το τυπικό υψόμετρο του χώρου εγκατάστασης δεν πρέπει να υπερβαίνει τα 2000 μέτρα πάνω από την επιφάνεια της θάλασσας. Για έργα προμηθειών σε περιοχές άνω των 2000 μέτρων, ο εξοπλισμός πρέπει να υποβαθμιστεί αντίστοιχα για χρήση και οι σχετικές απαιτήσεις θα προσδιορίζονται σαφώς στη σύμβαση προμήθειας.
Συνθήκες τοποθεσίας εγκατάστασης: Ο πίνακας διανομής πρέπει να εγκατασταθεί σε θέσεις απαλλαγμένες από κινδύνους πυρκαγιάς, κινδύνους έκρηξης, έντονης σκόνης, χημικής διάβρωσης και έντονους κραδασμούς ή κρούσεις. Τα συμβαλλόμενα μέρη επιβεβαιώνουν ότι το επιτόπιο περιβάλλον πληροί τις παραπάνω απαιτήσεις πριν από την παράδοση για να διασφαλιστεί η διάρκεια ζωής και η αξιοπιστία του εξοπλισμού.
Διαπραγμάτευση Ειδικού Περιβάλλοντος: Εάν το πραγματικό περιβάλλον χρήσης του έργου προμήθειας δεν ανταποκρίνεται στις προαναφερθείσες απαιτήσεις, ο αγοραστής θα επικοινωνήσει και θα διαπραγματευτεί αμέσως με την Welcome (Wenzhou) Electric Co., Ltd. για τη διαμόρφωση προσαρμοσμένων λύσεων (όπως ειδικές αναβαθμίσεις υλικών ή δομικές βελτιώσεις με το έργο).

Κύριες Τεχνικές Παράμετροι

Σημείωση: Για τη λύση καλωδίωσης πίσω, συνιστάται ένα βάθος ντουλαπιού 1000 mm.

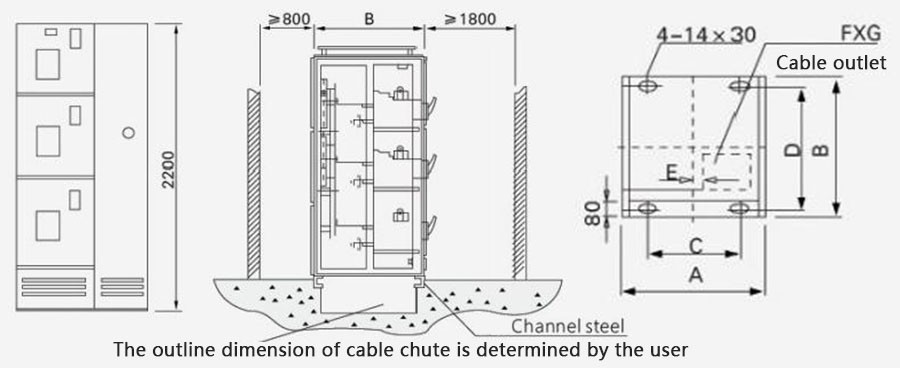

Διάγραμμα εγκατάστασης

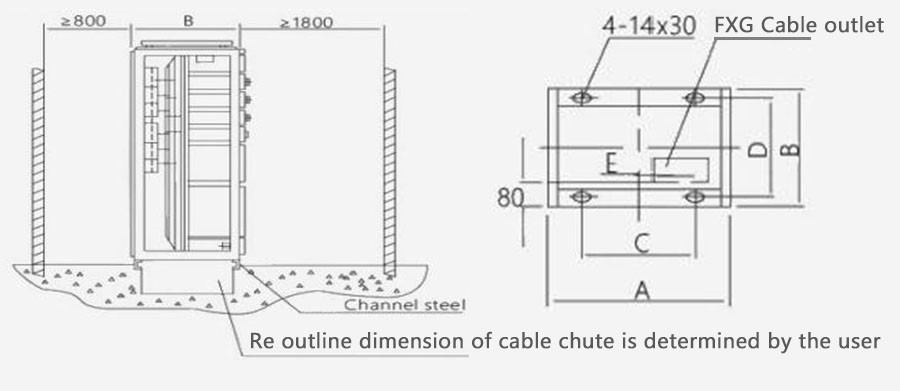

ΣΧΗΜΑ 2 Διάγραμμα εγκατάστασης ντουλαπιού υπολογιστή

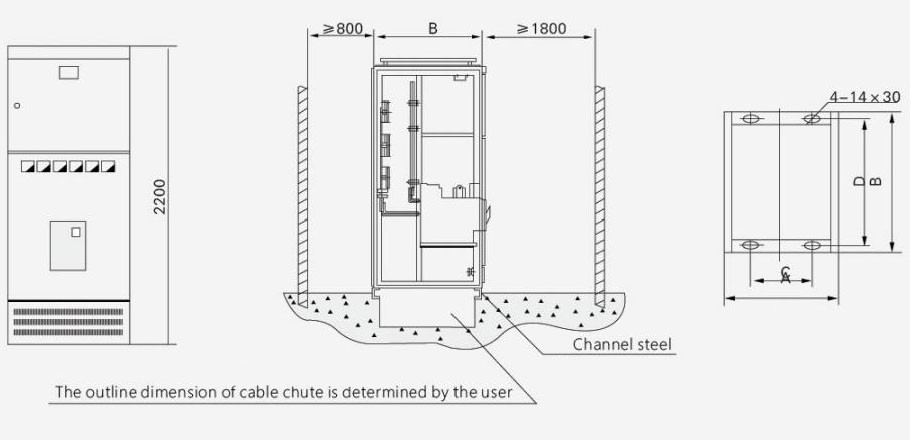

3 Διάγραμμα εγκατάστασης ντουλαπιού MCC
