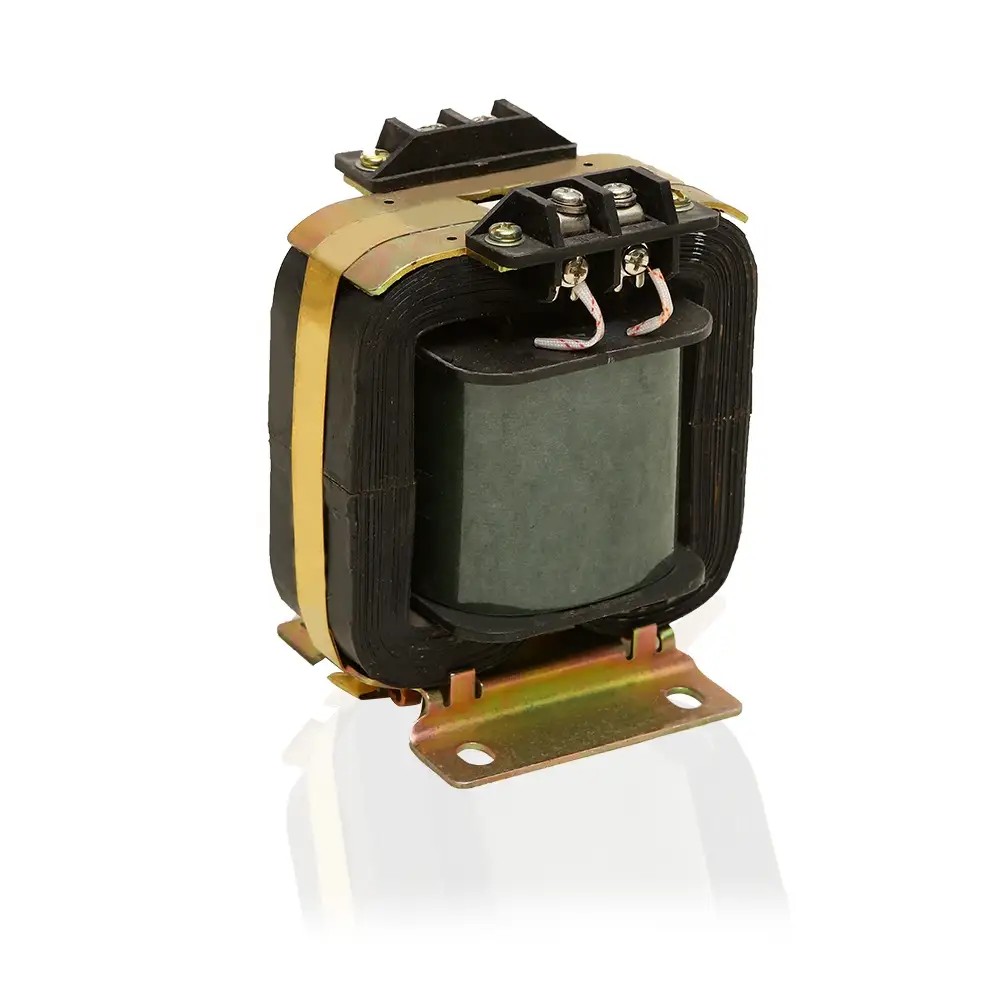

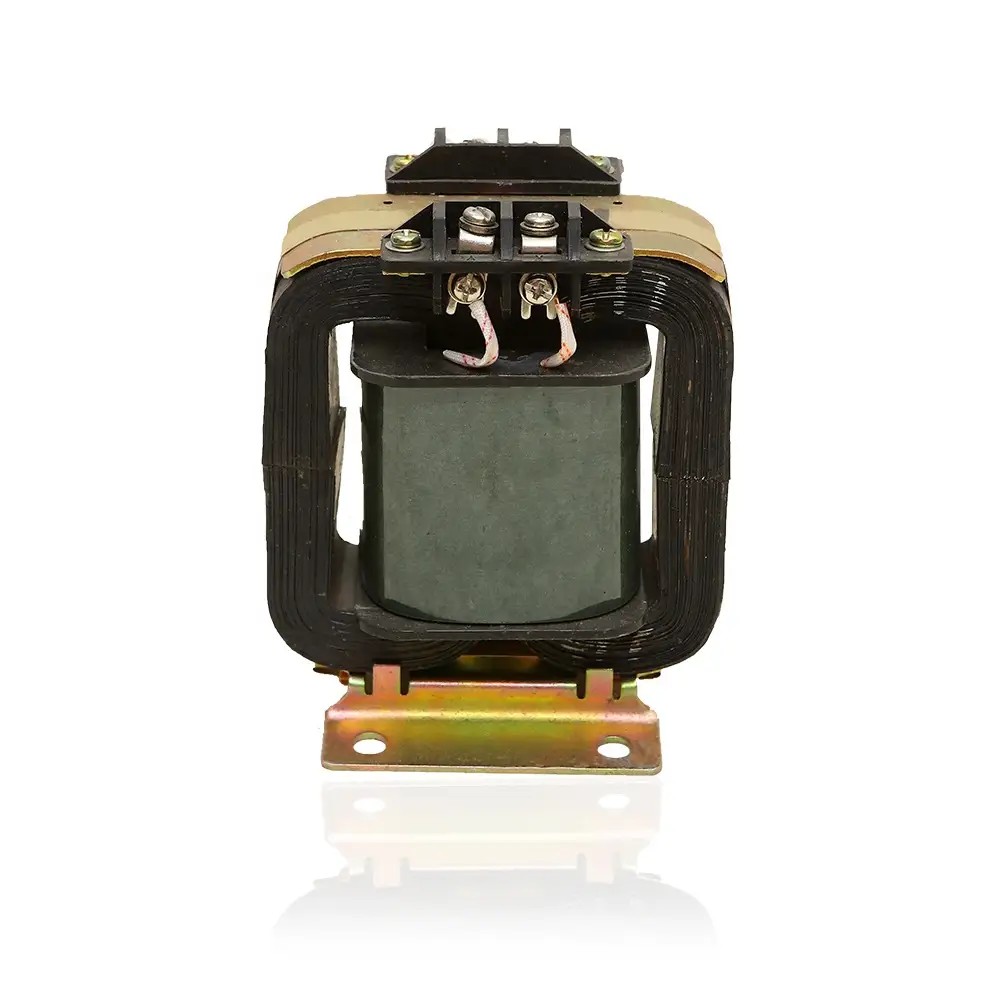

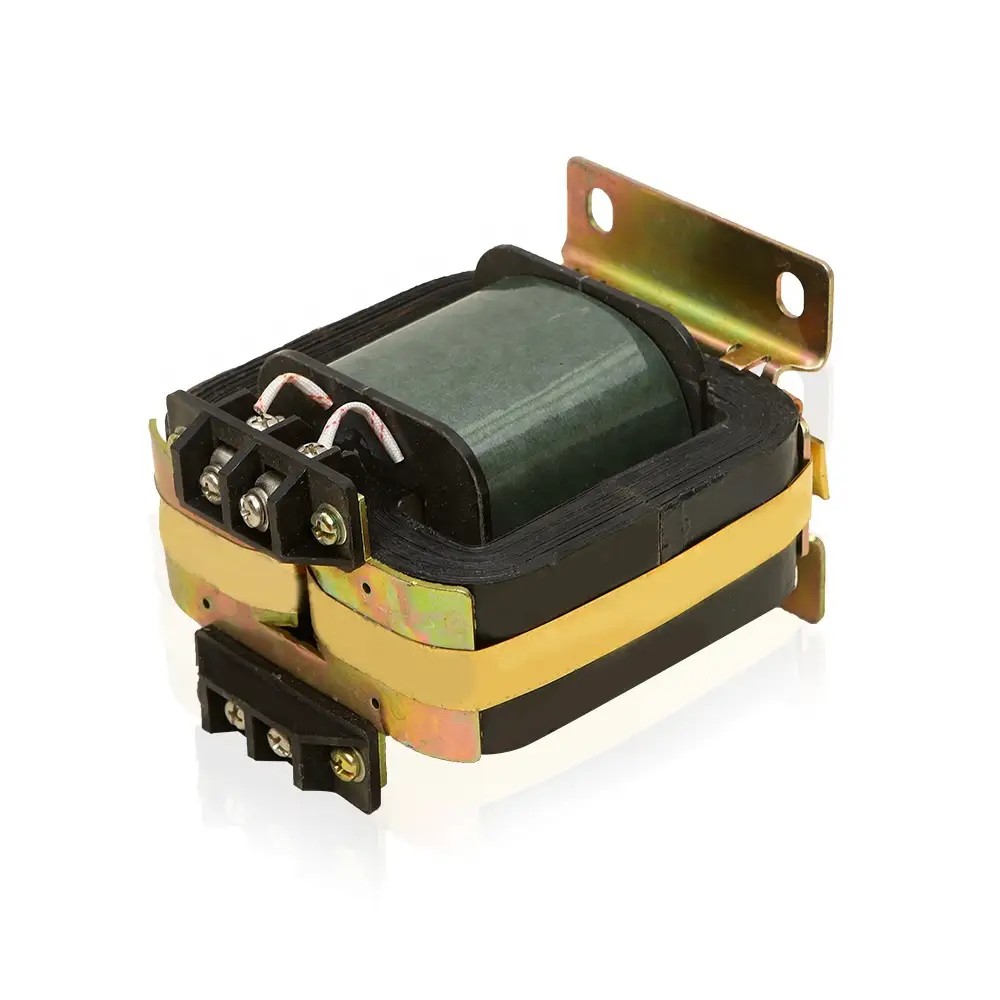

JDG4-0,5 Μετασχηματιστής Τάσης

Ως επαγγελματίας κατασκευαστής στην Κίνα, η Comewill προσφέρει τον μετασχηματιστή τάσης JJDG4-0.5, σχεδιασμένο για ακριβή μέτρηση τάσης, μέτρηση ενέργειας και προστασία ρελέ. Κατασκευασμένο με ανθεκτικό θερμοσκληρυνόμενο φαινολικό πλαίσιο και πυρήνες υψηλής ποιότητας από χάλυβα πυριτίου, συμμορφώνεται με τα πρότυπα GB1207 και IEC60044-2.

Ανθεκτική κατασκευή: ένα σκληρό θερμοσκληρυνόμενο φαινολικό πλαστικό πλαίσιο σε συνδυασμό με πυρήνες υψηλής ποιότητας ψυχρής έλασης από χάλυβα πυριτίου. Αυτή η συμπαγής κατασκευή παρέχει τρεις απαραίτητες λειτουργίες για τις ανάγκες των προμηθειών μας: μέτρηση τάσης επί τόπου, αξιόπιστη μέτρηση ενέργειας και σταθερή προστασία ρελέ—όλα ζωτικής σημασίας για τη διατήρηση της ομαλής λειτουργίας της υποδομής του συστήματος ισχύος. Ελέγχει όλα τα πλαίσια τόσο για τα εγχώρια πρότυπα GB1207 όσο και για τα διεθνή πρότυπα IEC60044-2:2003, πληρώντας την αυστηρή γραμμή ποιότητας και συμμόρφωσης που ορίζει η εταιρεία μας για έργα προμηθειών.

Κατασκευασμένος με γνώμονα τις βασικές μας προτεραιότητες προμήθειας —την ακρίβεια, την ασφάλεια και τη μεγάλη διάρκεια ζωής—, ο μετασχηματιστής τάσης JDG4-0.5 ταιριάζει απόλυτα στις ανάγκες μας όταν εξοπλίζουμε όργανα μέτρησης ή συστήματα προστατευτικών ρελέ. Ο συμπαγής αλλά στιβαρός σχεδιασμός του αντέχει σε υπερφόρτωση και συνεχίζει να αποδίδει σταθερά ακόμη και σε δύσκολες συνθήκες εσωτερικού χώρου, ενισχύοντας άμεσα την απόδοση και την ασφάλεια των συστημάτων ισχύος που χρησιμοποιούμε. Είτε για μαζικές αγορές είτε για στοχευμένες αναβαθμίσεις εξοπλισμού, αυτός ο μετασχηματιστής αποδεικνύεται μια αξιόπιστη, οικονομικά αποδοτική επιλογή που ταιριάζει απόλυτα με τις απαιτήσεις ποιότητας προμήθειας και τις λειτουργικές ανάγκες της εταιρείας μας.

Προσδιορισμός

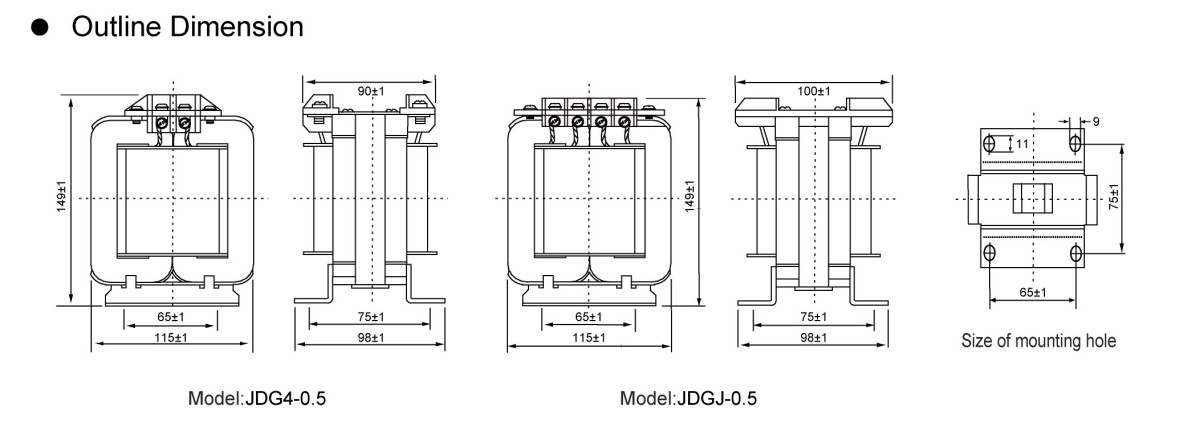

Περίγραμμα και Διαστάσεις Εγκατάστασης

JDG4-0.5 Μετασχηματιστής χαμηλής τάσης εσωτερικού χώρου Διαστάσεις εγκατάστασης

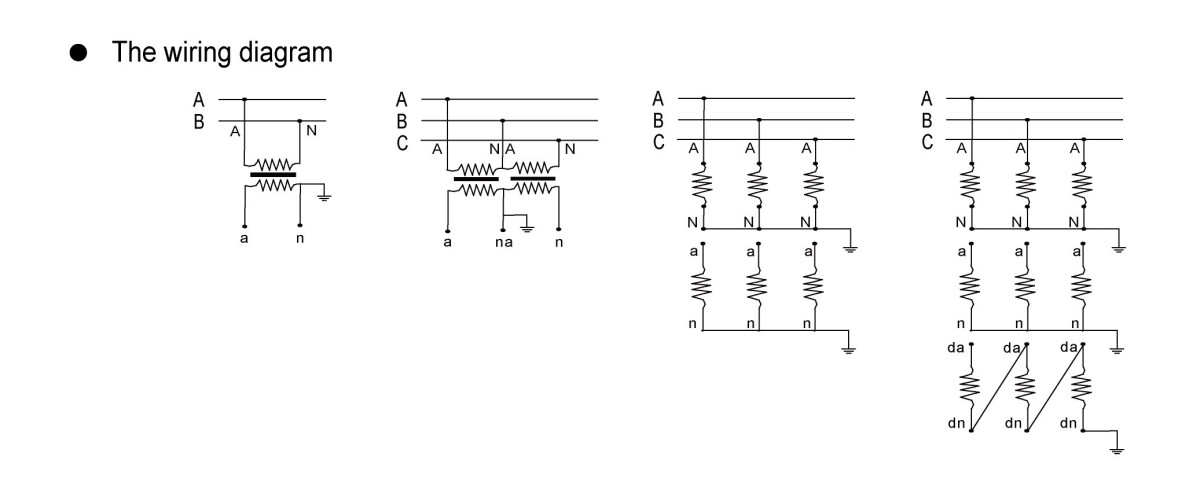

Μέθοδοι Σύνδεσης Μετασχηματιστών Τάσης

Λύσεις σύνδεσης μετασχηματιστή τάσης με προσανατολισμό στις προμήθειες για την Welcome (Wenzhou) Electric Co., Ltd

Κατά την επιλογή και την προμήθεια μετασχηματιστών τάσης (PTs) από το εργοστάσιό μας, τρία εξειδικευμένα σχήματα σύνδεσης ξεχωρίζουν για τη μηχανολογική τους πρακτικότητα—το καθένα προσαρμοσμένο σε διαφορετικές απαιτήσεις συστήματος και λειτουργικές προτεραιότητες, διασφαλίζοντας ευθυγράμμιση με τα πρότυπα προμήθειας έργων:

1. Γείωση με αστέρι (Y-Y).
Αποκλειστικά για συστήματα ισχύος με μη γειωμένα ουδέτερα σημεία ή αυτά που είναι γειωμένα μέσω πηνίων καταστολής τόξου, αυτή η σύνδεση επιβάλλει στον ουδέτερο ακροδέκτη του πρωτεύοντος τυλίγματος να γειώνεται απευθείας. Η βασική του αξία προμήθειας έγκειται στην δυνατότητα ακριβούς μέτρησης της τάσης φάσης προς γείωση, μια αδιαπραγμάτευτη απαίτηση για την παρακολούθηση της κατάστασης μόνωσης σε τέτοιες αρχιτεκτονικές συστημάτων.
2. Ημιτελής σύνδεση Δέλτα V-V
Κατασκευασμένο με χρήση δύο μονοφασικών PT, αυτό το σχήμα διασυνδέεται με τις τάσεις γραμμής UAB και UBC του ηλεκτρικού δικτύου για να σχηματίσει μια ημιτελή δομή δέλτα. Μια πρώτη επιλογή για προμήθεια σε 20kV και κάτω από μη γειωμένα δίκτυα με πηνίο καταστολής τόξου, υπερέχει στην ανίχνευση τάσης μεταξύ των φάσεων. Ένα κρίσιμο ζήτημα προμήθειας: στερείται της ικανότητας μέτρησης της τάσης φάσης προς γείωση, καθιστώντας το ακατάλληλο για σενάρια που απαιτούν πλήρη παρακολούθηση της τάσης.
3. Ανοίξτε το Delta Multi-Winding Connection
Σχηματισμένη από τρία μονοφασικά PT τριών περιελίξεων, αυτή η διαμόρφωση υιοθετεί καλωδίωση είτε YN, yn, d11 είτε YN, y, d11 — με τον ουδέτερο του τυλίγματος του δευτερεύοντος αστέρα γειωμένο μέσω της Β-φάσης. Ως ευέλικτη επιλογή προμήθειας, δέχεται όλα τα επίπεδα τάσης, ιδιαίτερα συστήματα 3~15kV. Η δευτερεύουσα περιέλιξη παρέχει διπλή λειτουργία (μέτρηση τάσης μεταξύ φάσης και φάσης προς γείωση), ενώ η σχεδίαση ανοιχτού δέλτα του βοηθητικού δευτερεύοντος τυλίγματος υποστηρίζει σύνδεση με οθόνες μόνωσης, μη γειωμένους ρελέ δικτύου ή συσκευές προστασίας συστήματος άμεσης γείωσης - επεκτείνοντας την εφαρμογή του σε διάφορα σενάρια προμηθειών.
