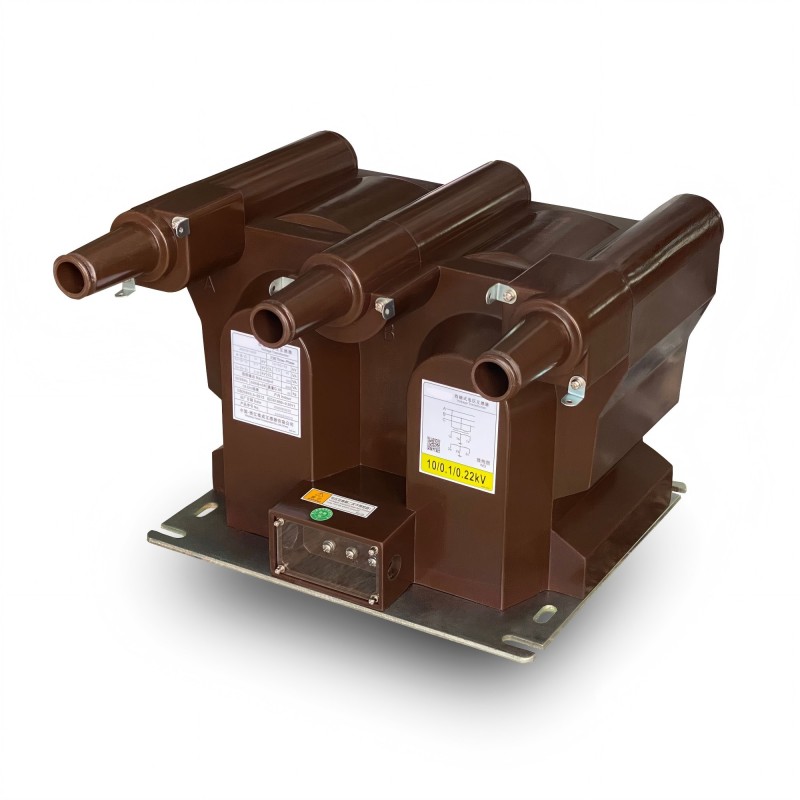

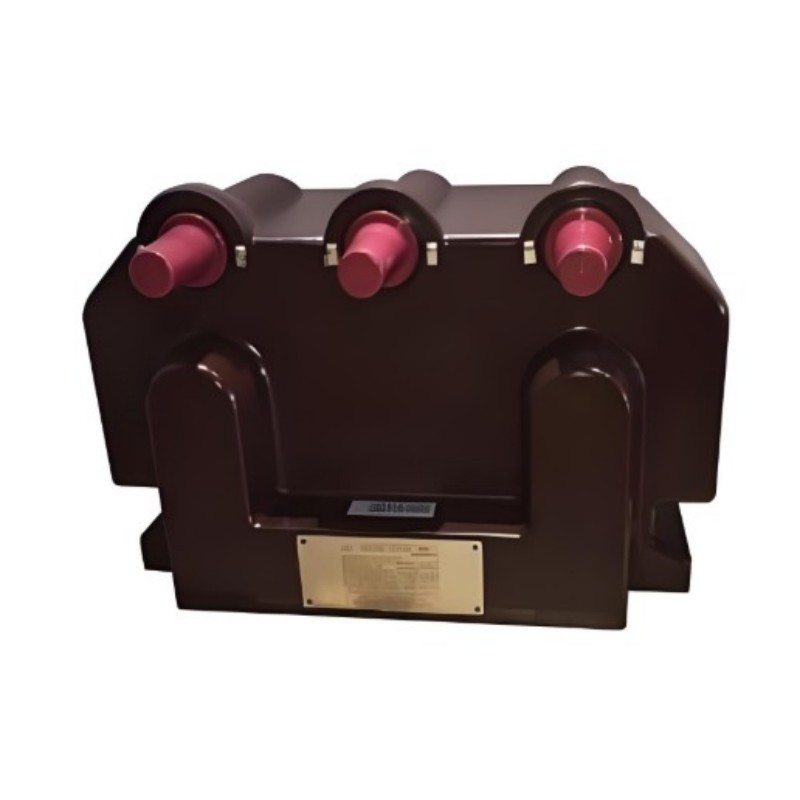

Μετασχηματιστής τάσης JSZV18-24R

Με πολυετή εμπειρία στην παραγωγή μετασχηματιστή τάσης JSZV18-24R, η Welcome (Wenzhou) Electric Co., Ltd. μπορεί να προμηθεύσει ένα ευρύ φάσμα μετασχηματιστών εσωτερικής τάσης 0,72-40,5 kV. Αυτός ο μετασχηματιστής μας διαθέτει σενάρια σχεδίασης και εφαρμογής δομής που είναι ιδιαίτερα προσαρμοσμένα στις απαιτήσεις των συστημάτων μέσης τάσης:

Αυτός ο μετασχηματιστής υιοθετεί μια πλήρως κλειστή δομή μόνωσης χύτευσης εποξειδικής ρητίνης, η οποία τυλίγει το πρωτεύον τύλιγμα, τη δευτερεύουσα περιέλιξη και τον κυκλικό σιδερένιο πυρήνα και έχει την ικανότητα να αντιστέκεται άμεσα στη ρύπανση και την υγρασία. Το προϊόν είναι επίσης εξοπλισμένο με βύσμα σε σχήμα αγκώνα, το οποίο όχι μόνο βελτιώνει την περιβαλλοντική στεγανοποίηση, αλλά και διευκολύνει την εγκατάσταση και η επιτόπια καλωδίωση δεν απαιτεί μεγάλη προσπάθεια.

Ο ποιοτικός μετασχηματιστής τάσης JSZV18-24R είναι ειδικά σχεδιασμένος για σενάρια εσωτερικών χώρων όπου το ουδέτερο σημείο δεν είναι γειωμένο. Είτε πρόκειται για μέτρηση ρεύματος, για υπολογισμό ηλεκτρικής ενέργειας ή για προστασία ρελέ, μπορεί να είναι πολύ χρήσιμο. Δυνατότητα προσαρμογής σε συχνότητες 50Hz ή 60Hz, ικανή να αντέχει τάση εξοπλισμού έως και 24kV και να διεξάγει παρακολούθηση τάσης σε συστήματα ισχύος μέσης τάσης με σταθερότητα και ακρίβεια, ικανοποιώντας πλήρως τις επιτόπιες απαιτήσεις.

Κύρια τεχνική παράμετρος

1. Ονομαστική κύρια τάση: προαιρετική 20kV ή 22kV, κατάλληλη για διαφορετικές απαιτήσεις τάσης συστημάτων μέσης τάσης.
2. Ονομαστική δευτερεύουσα τάση: Υπάρχουν τρεις προδιαγραφές: 100V, 100/100V και 100/220V, που μπορούν να συνδυαστούν με διαφορετικές καλωδιώσεις δευτερεύοντος εξοπλισμού.
3. Ονομαστική τάση περιέλιξης υπολειπόμενης τάσης: καλύπτει 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, που πληροί ειδικές απαιτήσεις όπως προστασία γείωσης.
4. Συντελεστής ισχύος φορτίου: cos Φ=0,8 (υστέρηση), σύμφωνος με τα χαρακτηριστικά φορτίου των συμβατικών δευτερευόντων κυκλωμάτων.
5. Πρότυπα εκτέλεσης: Ακολουθήστε είτε το IEC60044-2:2003 είτε το IEC61869-1&3, με συγκριτικές επιδόσεις και ποιότητα σε σχέση με τα διεθνή πρότυπα.

Άλλες τεχνικές παράμετροι pls δείτε ως εξής:

Παρατηρήσεις: Κατόπιν αιτήματος, είμαστε στην ευχάριστη θέση να προμηθεύσουμε μετασχηματιστές που πληρούν άλλα πρότυπα ή έχουν μη τυποποιημένες τεχνικές προδιαγραφές.

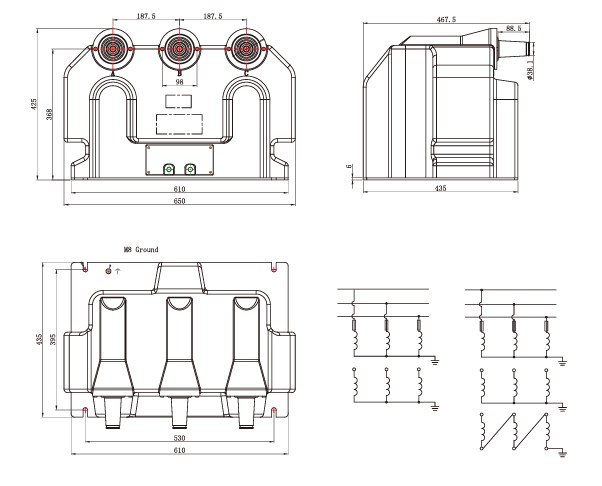

Σχέδιο περιγράμματος

Βασικά Χαρακτηριστικά

Ο μετασχηματιστής τάσης JSZV18-24R της Welcome (Wenzhou) Electric Co., Ltd με τα πλεονεκτήματα σταθερής απόδοσης, είναι κατάλληλος για απαιτήσεις συστήματος μέσης τάσης. Τα συγκεκριμένα highlights είναι τα εξής:

1.Ευρεία προσαρμοστικότητα τάσης
Ο μετασχηματιστής τάσης JSZV18-24R με ονομαστική τάση 24 kV χειρίζεται σημαντικές διακυμάνσεις τάσης, εξασφαλίζοντας σταθερή παρακολούθηση και ακριβή έξοδο σήματος κατά τη διάρκεια μεταβατικών περιστάσεων ή ρύθμισης συστήματος.

2.Γρήγορη απόκριση
Καταγράφει γρήγορα τις αλλαγές τάσης και μεταδίδει άμεσα σήματα σε συσκευές προστασίας, επιτρέποντας ταχεία εκκαθάριση σφαλμάτων και βελτιωμένη αξιοπιστία του συστήματος.

3.Χαμηλή απώλεια υστέρησης
Τα προηγμένα μαγνητικά υλικά και ο βελτιστοποιημένος σχεδιασμός μειώνουν την απώλεια ενέργειας, βελτιώνουν την απόδοση, ελαχιστοποιούν την παραγωγή θερμότητας και παρατείνουν τη διάρκεια ζωής.

Είτε πρόκειται για ένα σενάριο με συχνές διακυμάνσεις τάσης είτε για ένα σύστημα μέσης τάσης με απαιτήσεις για ταχύτητα απόκρισης και κατανάλωση ενέργειας, αυτός ο μετασχηματιστής μπορεί να αντέξει. Αν θέλετε να μάθετε τις συγκεκριμένες λεπτομέρειες προσαρμογής του σεναρίου, απλά πείτε το ευθέως!
