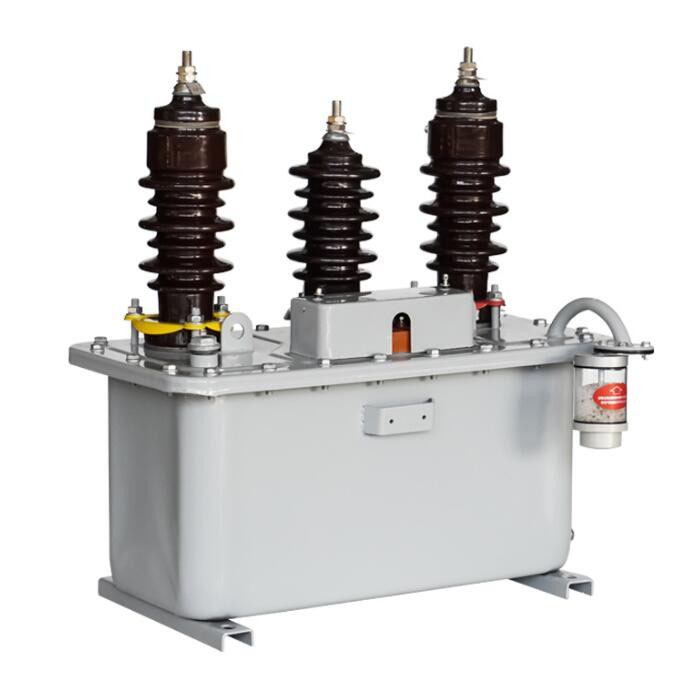

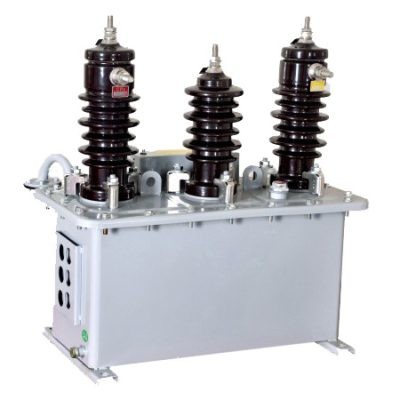

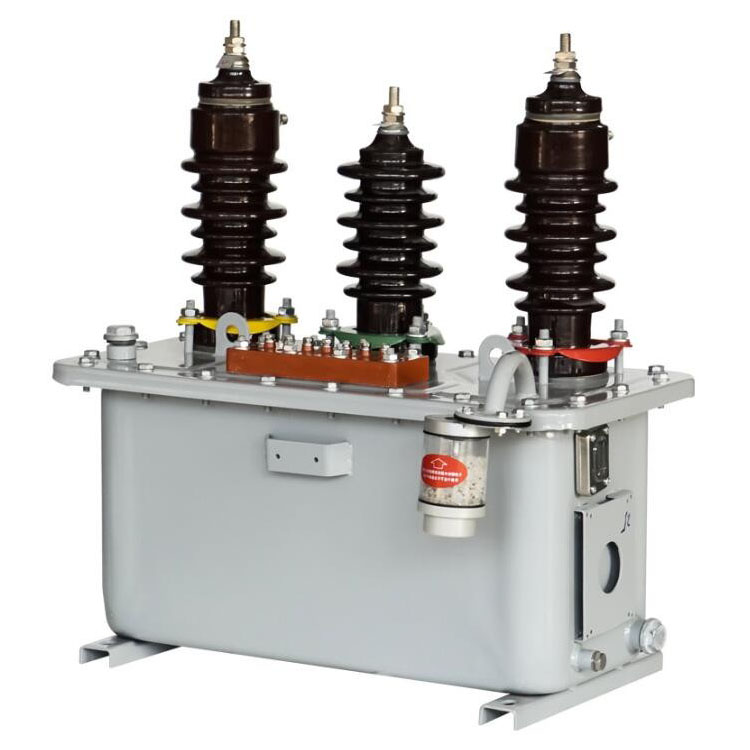

JLS-6/10 Υπαίθριος Μετασχηματιστής Συνδυασμού Βυθισμένος σε λάδι

Ο ανθεκτικός συνδυασμένος μετασχηματιστής εξωτερικών χώρων JLS-6/10 του εργοστασίου Comewill δεν είναι μόνο εκπληκτικός ανθεκτικός στην υγρασία, αλλά έχει επίσης καλή απόδοση: μεγάλη χωρητικότητα, μικρό μέγεθος, μικρό βάρος, άνετη μεταφορά και εγκατάσταση. Η καλωδίωση χρησιμοποιεί τριφασικό τύπο V/V, ο οποίος μπορεί να μετρήσει με ακρίβεια το ρεύμα, την τάση και να υπολογίσει την ηλεκτρική ενέργεια και μπορεί επίσης να αντέξει πολύπλοκες συνθήκες εργασίας σε εξωτερικούς χώρους.

Κατάλληλος για κυκλώματα εναλλασσόμενου ρεύματος 50-60 Hz, με μέγιστη ονομαστική τάση 10 kV, ο μετασχηματιστής συνδυασμού εξωτερικών χώρων JLS-6/10 μπορεί να καλύψει τις ανάγκες εξωτερικών μετρήσεων τόσο των αγροτικών όσο και των βιομηχανικών υποσταθμών. Μπορεί επίσης να εξοπλιστεί με μετρητές ισχύος και άεργης ενέργειας σύμφωνα με τις ανάγκες προμήθειας, κάτι που είναι πολύ πιο φιλικό προς το χρήστη από τους παραδοσιακούς μετασχηματιστές βυθισμένου σε λάδι. Είναι σίγουρα η σωστή επιλογή για την αντικατάσταση παλιού εξοπλισμού.

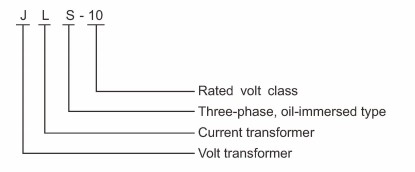

Ονομασία Τύπου

Κατασκευή

Το κουτί μέτρησης του JLS-6/10 Outdoor Oil-immmersed Combination Transformer υιοθετεί αρθρωτό σχεδιασμό, ο οποίος περιλαμβάνει δύο μονοφασικούς μετασχηματιστές τάσης (PT) και δύο μετασχηματιστές ρεύματος (CT). Τόσο το PT όσο και το CT είναι ηλεκτρομαγνητικές δομές, στερεωμένες στις πλάκες της δεξαμενής καυσίμου με μπουλόνια, με συμπαγή και στιβαρή συνολική διάταξη.
Το ρεζερβουάρ καυσίμου υιοθετεί τετράγωνο σχεδιασμό με καλή απόδοση στεγανοποίησης. Το κάλυμμα του κιβωτίου και το σώμα του κουτιού συνδέονται με μπουλόνια για να εξασφαλιστεί η στεγανοποίηση. Υπάρχουν δύο ανυψωτικοί δακτύλιοι στο κάλυμμα του κουτιού για εύκολη ανύψωση και μεταφορά του εξοπλισμού. Η πλευρά της δεξαμενής καυσίμου είναι εξοπλισμένη με βασικά εξαρτήματα όπως μετρητή στάθμης λαδιού, μπουλόνι γείωσης και βαλβίδα αποστράγγισης λαδιού, που διευκολύνουν την καθημερινή παρακολούθηση της λειτουργίας, την προστασία γείωσης και τη συντήρηση της αποστράγγισης λαδιού.
Αυτός ο δομικός σχεδιασμός λαμβάνει πλήρως υπόψη το εξωτερικό περιβάλλον χρήσης, εξασφαλίζοντας σταθερή και αξιόπιστη λειτουργία του εξοπλισμού κάτω από διάφορες σκληρές συνθήκες.

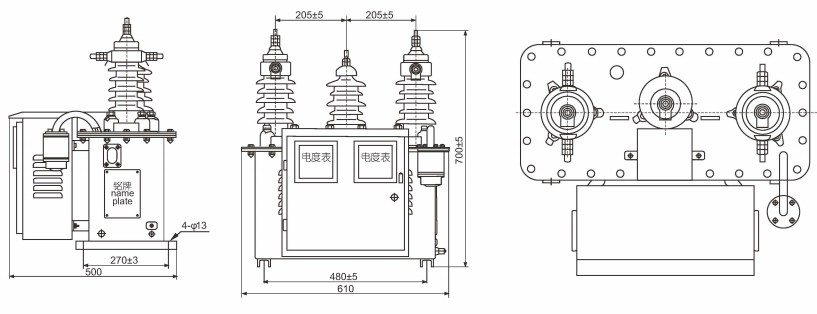

Περίγραμμα και Διαστάσεις Εγκατάστασης

Συνολικές διαστάσεις: JLS-6kV, 10kV (0.2 Class, 0.2S Class)， Κατάλληλο για χρήση σε συστήματα τάσης 6KV και 10KV.

Προφυλάξεις ασφαλείας: Επιθεώρηση πριν από τη λειτουργία

Πριν θέσετε σε λειτουργία τους εξωτερικούς μετασχηματιστές συνδυασμού βυθισμένου σε λάδι JLS-6 και JLS-10, είναι απαραίτητο να αφαιρέσετε το μπλοκάρισμα των οπών εξαερισμού στο ελαστικό ρυθμιστή στη μέση της αδιάβροχης συσκευής. Η οπή εξαερισμού πρέπει να διατηρείται ανεμπόδιστη, διαφορετικά θα επηρεάσει την κανονική λειτουργία του εξοπλισμού.
Αυτό το βήμα είναι ένα απαραίτητο στοιχείο επιθεώρησης πριν τεθεί σε λειτουργία ο εξοπλισμός και συνιστάται να εστιάσετε στην επιβεβαίωσή του κατά την επιτόπια αποδοχή.

Κατά την παραγγελία, Προσδιορίστε τα ακόλουθα:

Για να αγοράσετε JLS-6/10 Outdoor Oil-immmersed Combination Transformers από την Welcome (Wenzhou) Electric Co., Ltd. και να τους κάνετε εύχρηστους και συμβατούς με το σύστημά σας, υπάρχουν πολλά βασικά σημεία που πρέπει να σημειώσετε:
Η αντιστοίχιση παραμέτρων πρέπει να είναι ακριβής
Λόγος μετασχηματισμού: Ποιοι είναι οι ειδικοί λόγοι μετασχηματισμού τάσης και ρεύματος του CT (μετασχηματιστής ρεύματος) και του PT (μετασχηματιστής τάσης) που χρειάζεστε; Δώστε μας αυτούς τους δύο αριθμούς για να διασφαλίσουμε ότι είναι ευθυγραμμισμένοι με το ηλεκτρικό σας δίκτυο.
Ακρίβεια: Τι επίπεδο ακρίβειας θέλετε (όπως 0,2 ή 0,2S); Υπάρχουν επίσης παράμετροι για δευτερεύουσα έξοδο που πρέπει να πληρούν τις απαιτήσεις μέτρησής σας.
Περιβάλλον: Ποιες είναι οι απαιτήσεις για το επίπεδο μόνωσης του εξοπλισμού; Πρέπει να γνωρίζουμε το περιβάλλον λειτουργίας επί τόπου, όπως θερμοκρασία, υψόμετρο και παρουσία διαβρωτικών αερίων, για να «αντέχει» εκεί.
Η ποιότητα και η πιστοποίηση πρέπει να είναι αξιόπιστα
Δείτε τη μάρκα και τα προσόντα: Επιλέξτε μια ισχυρή και αξιόπιστη επωνυμία όπως η Welcome (Wenzhou) Electric Co., Ltd. Ελέγξτε εάν το προϊόν έχει περάσει τη δοκιμή πρόσβασης στο δίκτυο από έγκυρους φορείς, όπως το State Grid και το Southern Power Grid.
Εστίαση στα εξαρτήματα του πυρήνα: Κατανοήστε τα υλικά και τις διεργασίες των εξαρτημάτων του πυρήνα, όπως ο σιδερένιος πυρήνας, η περιέλιξη και η δεξαμενή λαδιού των μετασχηματιστών. Τα προϊόντα υψηλής ποιότητας χρησιμοποιούν συνήθως στερεά υλικά και εξαιρετική δεξιοτεχνία.
Η εγκατάσταση και η συντήρηση πρέπει να είναι βολικές
Ευκολία εγκατάστασης: Λάβετε υπόψη το μέγεθος και το βάρος του εξοπλισμού, καθώς και τις συνθήκες εγκατάστασης στο εργοτάξιο (όπως η φέρουσα ικανότητα των πόλων ισχύος και ο χώρος εγκατάστασης). Ο διαχωρισμένος σχεδιασμός της σειράς JLS είναι συνήθως πιο βολικός για επιτόπια εγκατάσταση και συντήρηση.
Είναι βολική η συντήρηση: Ρωτήστε εάν η συντήρηση εξαρτημάτων όπως ασφάλειες και μπουλόνια γείωσης είναι βολική. Ένα καλοσχεδιασμένο προϊόν μπορεί να διατηρηθεί με τη μισή προσπάθεια.
Η εξυπηρέτηση μετά την πώληση πρέπει να είναι εγγυημένη
Η περίοδος εγγύησης πρέπει να είναι σαφής: κατανοήστε την περίοδο εγγύησης και το εύρος του προϊόντος. Ένας σίγουρος κατασκευαστής θα παρέχει μεγαλύτερη περίοδο εγγύησης.
Θα πρέπει να υπάρχει τεχνική υποστήριξη: επιλέξτε προμηθευτές που μπορούν να παρέχουν έγκαιρη τεχνική υποστήριξη και επιτόπιες υπηρεσίες. Όταν υπάρχει πρόβλημα με τον εξοπλισμό εξωτερικού χώρου, η ταχύτητα απόκρισης είναι καθοριστική.
