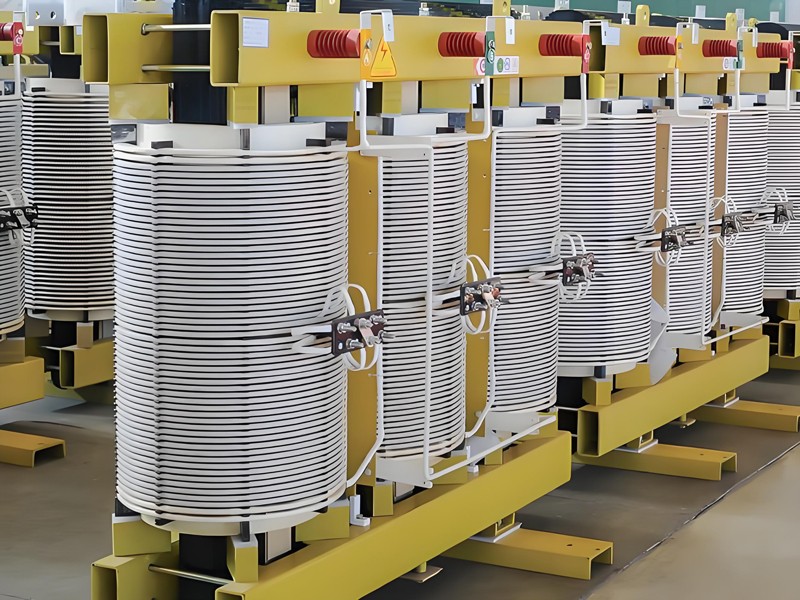

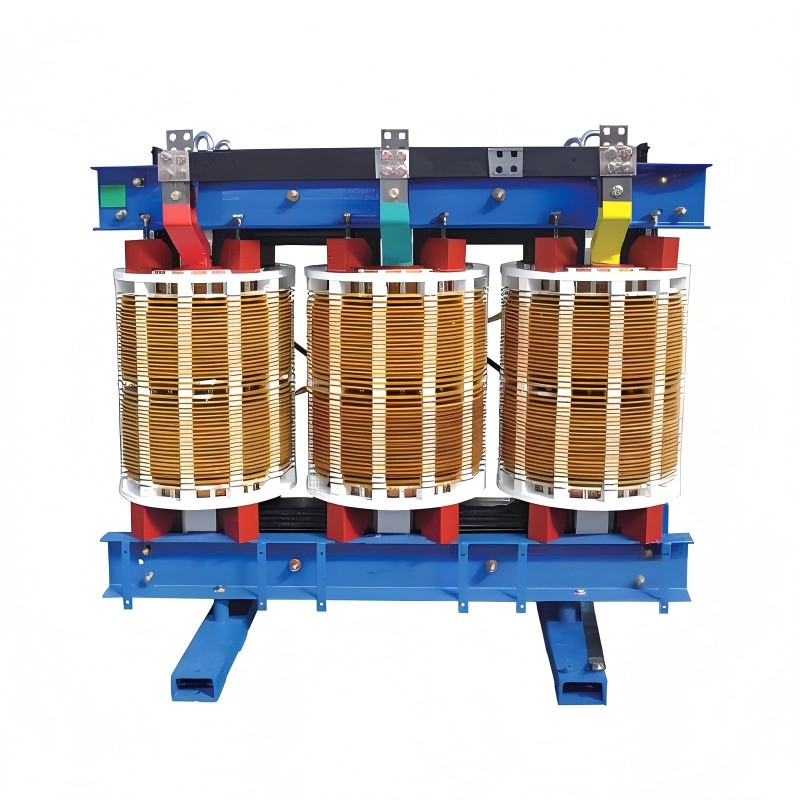

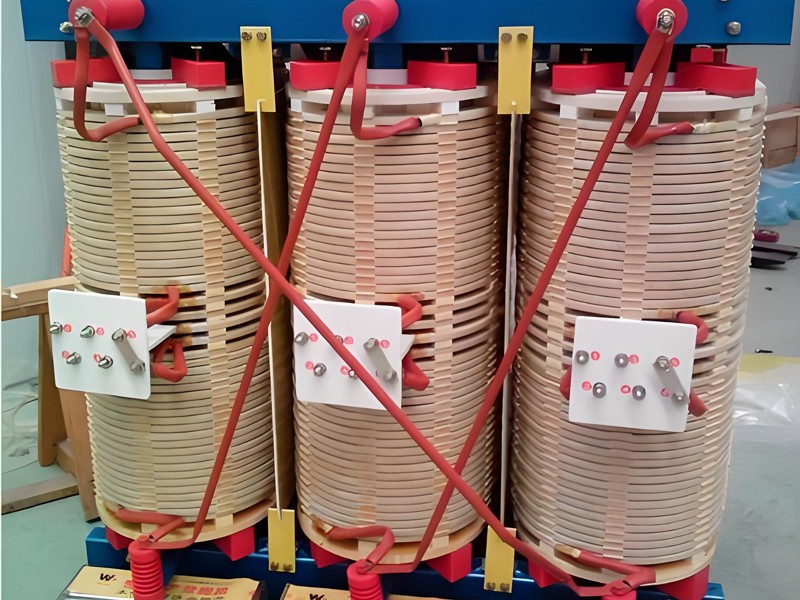

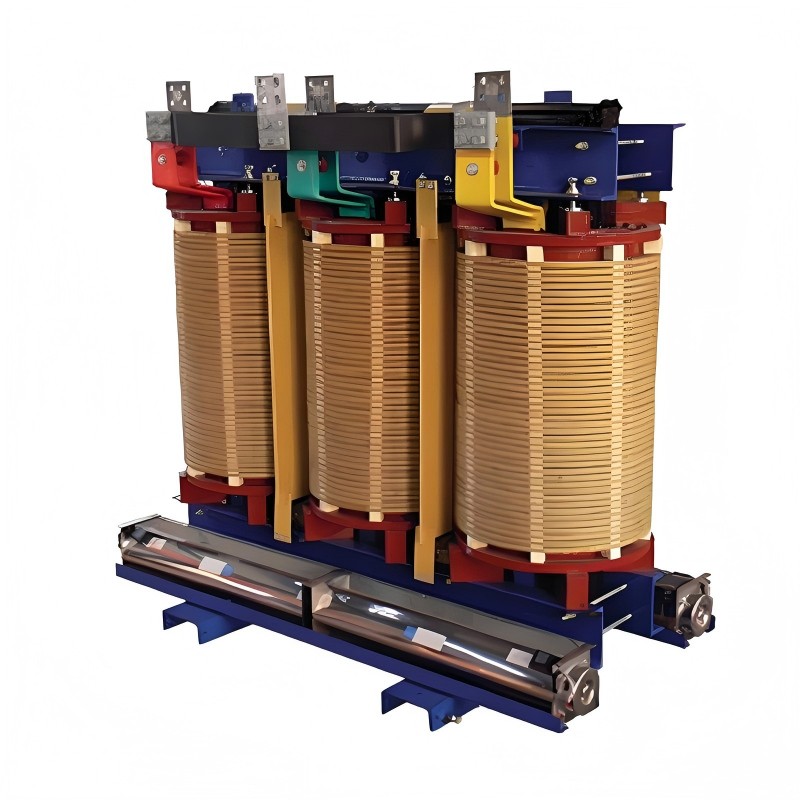

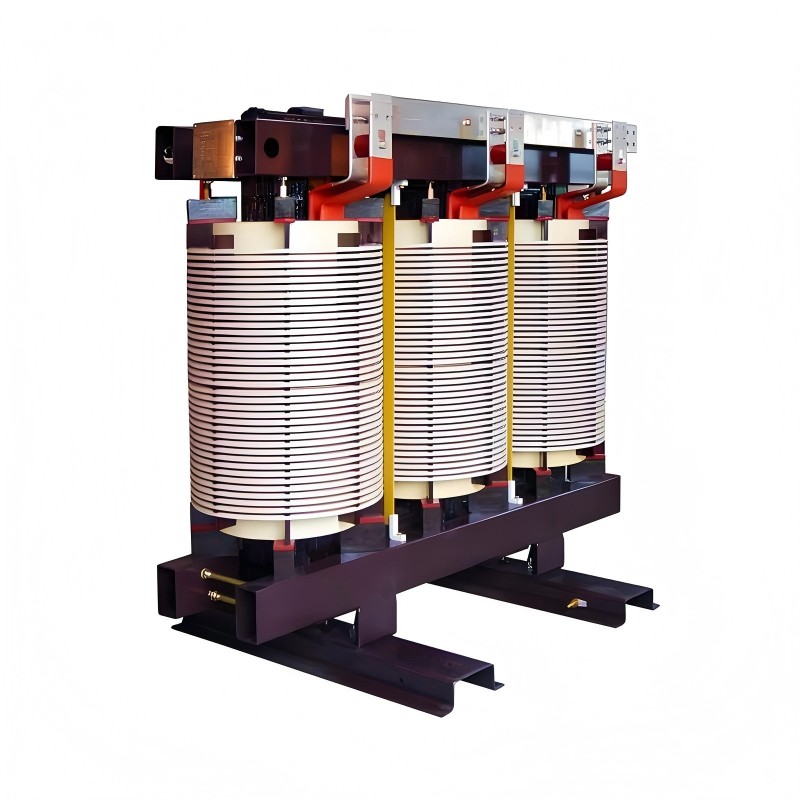

Ο Τριφασικός μετασχηματιστής ξηρού τύπου χωρίς εγκλεισμό της σειράς SGB της Comewill είναι μια λύση για χρήστες που επιθυμούν να αγοράσουν μετασχηματιστές ξηρού τύπου για βιομηχανικές και εμπορικές εφαρμογές. Σχεδιασμένος με μόνωση αιχμής, βελτιστοποίηση μαγνητικού κυκλώματος και αρθρωτή κατασκευή, αυτός ο μετασχηματιστής προσφέρει υψηλή ασφάλεια, απόδοση και περιβαλλοντική προσαρμοστικότητα.
Ο Τριφασικός μετασχηματιστής ξηρού τύπου χωρίς ενθυλάκωση της σειράς SGB είναι ένας μετασχηματιστής ξηρού τύπου χωρίς κάψουλα που χρησιμοποιεί προηγμένη τεχνολογία εμποτισμού πίεσης κενού (VPI) αντί της παραδοσιακής χύτευσης ρητίνης. Είναι ειδικά σχεδιασμένο για:
Μετασχηματισμός ισχύος μέσης σε χαμηλή τάση (10–35 kV / 0,4 kV)
Εγκαταστάσεις εσωτερικού και ημιυπαίθριου χώρου
Εφαρμογές που απαιτούν υψηλή πυρασφάλεια και αντοχή στην υγρασία
Ο Τριφασικός μετασχηματιστής ξηρού τύπου μη ενθυλακωμένος της σειράς SGB ενσωματώνει πολλαπλές προηγμένες τεχνολογίες για να εξασφαλίσει αξιόπιστη και αποτελεσματική λειτουργία:
1. Προηγμένος σχεδιασμός μαγνητικού πυρήνα
Ελασματοποιημένος χάλυβας πυριτίου υψηλής διαπερατότητας
Η βαθμιδωτή δομή του γύρου μειώνει την απώλεια πυρήνα
Καταστέλλει αποτελεσματικά την τρίτη αρμονική παραμόρφωση
2. Σύστημα μόνωσης υψηλής απόδοσης
Σύστημα διπλής μόνωσης (H-class + NOMEX®)
Εξαιρετική θερμική αντίσταση και διηλεκτρική αντοχή
Ανθεκτικό στη χημική διάβρωση και την υγρασία

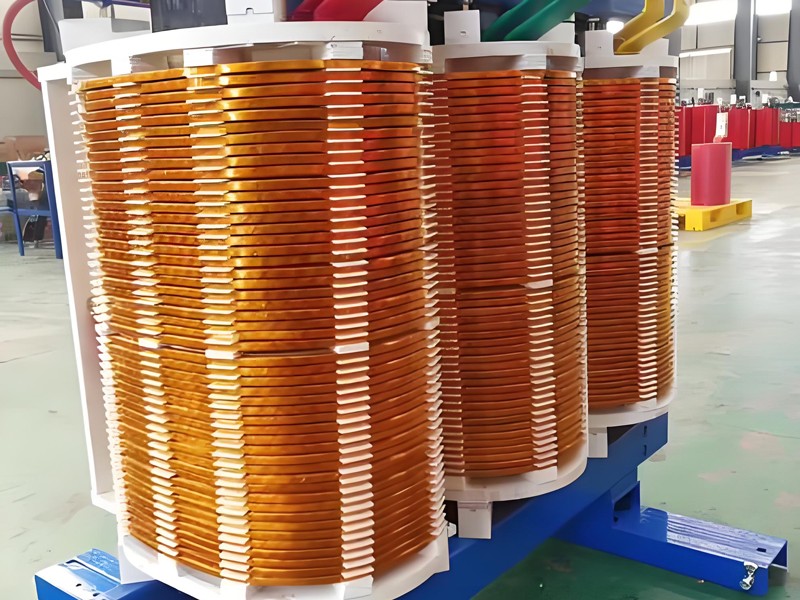

3. Βελτιστοποιημένη δομή περιέλιξης
Υψηλή τάση: Δομή κέικ με στρώσεις
Χαμηλή τάση: Περιέλιξη φύλλου για ομοιόμορφη κατανομή ρεύματος
Ενισχυμένη αντίσταση βραχυκυκλώματος και μηχανική αντοχή
4. Αποτελεσματική Θερμική Διαχείριση
Ο ανοιχτός σχεδιασμός αερισμού βελτιώνει την απόδοση ψύξης
Τα υλικά χαμηλής απώλειας μειώνουν την παραγωγή θερμότητας
Σταθερή λειτουργία ακόμα και σε περιβάλλοντα με υγρασία >95%.
5. Διαδικασία Κατασκευής VPI
Δευτερογενής εμποτισμός πίεσης κενού
Ισχυρή αντοχή στην υγρασία και στη ρύπανση
Εξαιρετικά χαμηλή μερική εκφόρτιση, παρατεταμένη διάρκεια ζωής
6. Ασφάλεια και Προστασία του Περιβάλλοντος
Μη εύφλεκτο και αντιεκρηκτικό σχέδιο
Πλήρως ανακυκλώσιμα υλικά
Πληροί τα διεθνή περιβαλλοντικά πρότυπα
| Ονομαστική χωρητικότητα (kVA) | Ονομαστική τάση | Διανυσματική ομάδα | Απώλεια χωρίς φορτίο (W) | Απώλεια φορτίου (W) | Ρεύμα χωρίς φορτίο (%) | Τάση αντίστασης (%) | ||||||||||
| HV (kV) | Εύρος πατήματος (%) | LV (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 Ή ±2 Χ 2,5 | 0.4 | Dyn11 ή Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Υπεράκτιες πλατφόρμες και θαλάσσια περιβάλλοντα
Χημικά και πετροχημικά εργοστάσια
Πολυώροφα εμπορικά κτίρια και κέντρα δεδομένων
Αεροδρόμια, νοσοκομεία και συστήματα σιδηροδρομικών μεταφορών
Βιομηχανικές εγκαταστάσεις παραγωγής
Περιοχές με υγρασία ή υψηλή θερμοκρασία (τροπικά κλίματα)
Η αρθρωτή και ανοιχτή δομή καθιστά τη συντήρηση του μετασχηματιστή τριφασικού μη ενθυλακωμένου ξηρού τύπου της σειράς SGB απλή και οικονομική:
Τακτική Επιθεώρηση
Ελέγξτε για συσσώρευση σκόνης και καθαρίστε τα κανάλια εξαερισμού
Επιθεωρήστε τις συνδέσεις για χαλαρότητα ή υπερθέρμανση
Περιβαλλοντική Παρακολούθηση
Εξασφαλίστε τον σωστό αερισμό και αποφύγετε την υπερβολική μόλυνση
Διατηρήστε την υγρασία εντός των συνιστώμενων ορίων όταν είναι δυνατόν
Ηλεκτρολογικές Δοκιμές
Μετρήστε περιοδικά την αντίσταση μόνωσης
Παρακολουθήστε τις συνθήκες φορτίου και την αύξηση της θερμοκρασίας
Προληπτική συντήρηση
Καθαρίστε τις περιελίξεις και τις επιφάνειες του πυρήνα
Επιθεωρήστε για σημάδια διάβρωσης ή υποβάθμισης της μόνωσης
