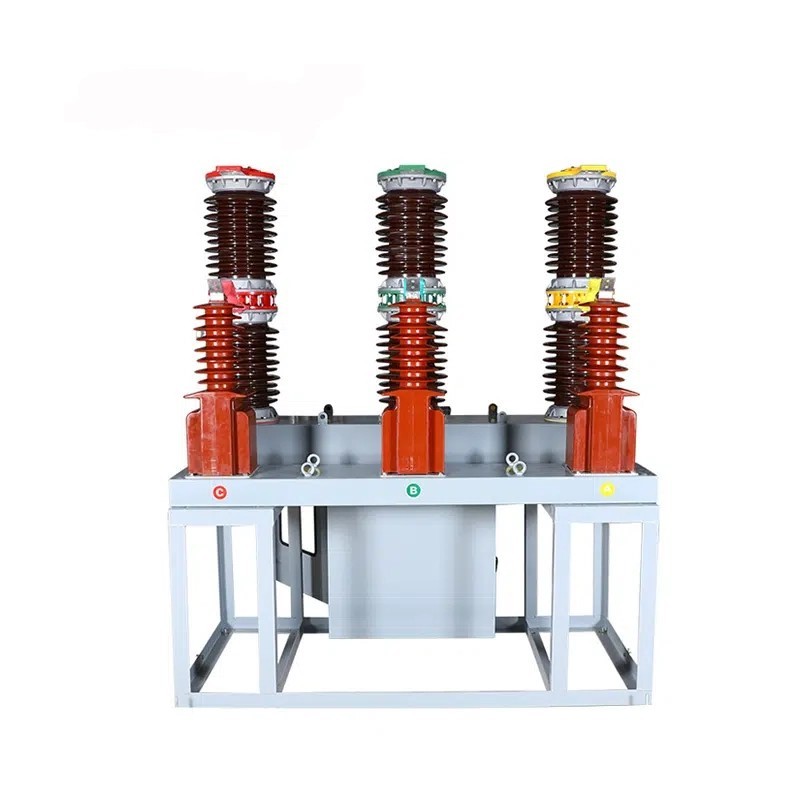

Υψηλής ποιότητας ZW7 Outdoor High Voltage AC VCB προσφέρεται από τον κατασκευαστή Comewill της Κίνας. Η σχεδιαστική του απόδοση συμμορφώνεται με το εθνικό πρότυπο GB1984-89 «Διακόπτες κυκλώματος υψηλής τάσης AC» και πληροί τις απαιτήσεις του προτύπου IEC-56 της Διεθνούς Ηλεκτρικής Τεχνικής Επιτροπής (IEC) «Διακόπτες κυκλώματος υψηλής τάσης AC».
Αυτή η σειρά διακοπτών κυκλώματος χρησιμοποιείται κυρίως για έλεγχο και προστασία σε εξωτερικά συστήματα μετάδοσης και μετασχηματισμού ισχύος 35KV. Το ZW7 Outdoor High Voltage AC VCB ισχύει επίσης για την κανονική λειτουργία και την προστασία από βραχυκύκλωμα αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας, καθώς και βιομηχανικών και μεταλλευτικών επιχειρήσεων.

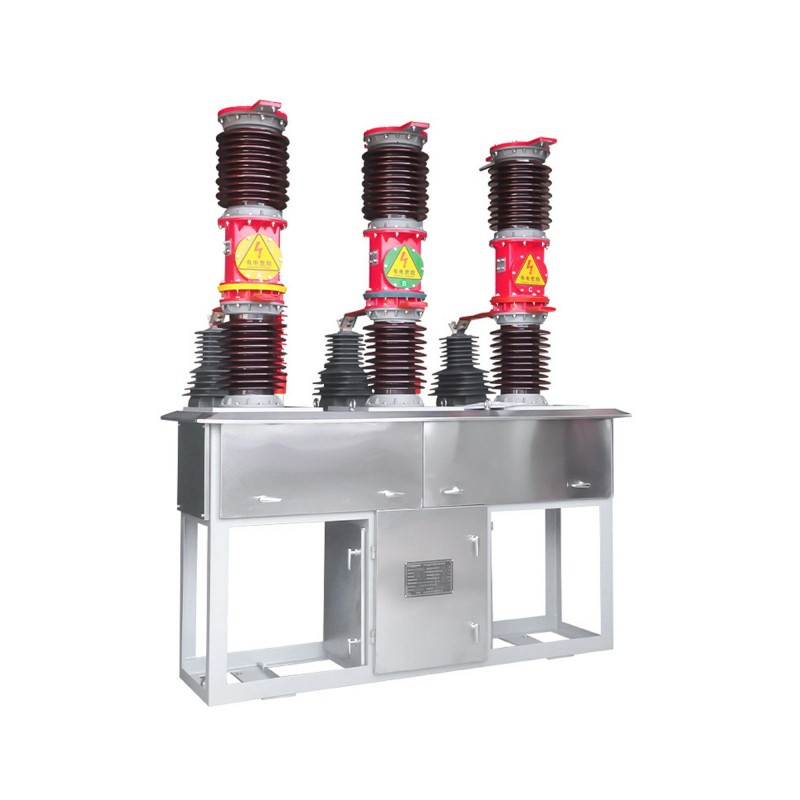

Υιοθετώντας μια συνολική δομή μονωτή πορσελάνης τύπου κολόνας, ο επάνω μονωτήρας στεγάζει τον διακόπτη κενού ενώ το κάτω μέρος χρησιμεύει ως μονωτήρας πορσελάνης με στύλο. Το προϊόν είναι κατάλληλο για συχνές λειτουργίες και διαθέτει πλεονεκτήματα όπως αξιόπιστη στεγανοποίηση, αντιγηραντικές ιδιότητες, αντοχή σε υψηλή πίεση, μη εύφλεκτο, μη εκρηκτικό, μεγάλη διάρκεια ζωής και εύκολη εγκατάσταση και συντήρηση.
1. Η θερμοκρασία εργασίας μπορεί να αντέξει θερμοκρασίες που κυμαίνονται από -40 ℃ έως +40 ℃, και η απόδοση είναι σταθερή ανεξάρτητα από το αν είναι εξαιρετικά κρύο ή ζεστό.
2. Το υψηλότερο υψόμετρο μπορεί να φτάσει τα 1000 μέτρα, και ακόμη και αν η πίεση του αέρα είναι χαμηλή, μπορεί να λειτουργήσει αξιόπιστα χωρίς να χάσει την αλυσίδα.
3. Το ZW7 Outdoor High Voltage AC VCB έχει καλή αντίσταση στον αέρα και μπορεί να αντέξει ταχύτητες ανέμου έως και 10 χιλιόμετρα την ώρα. Εάν το μοντέλο έχει ονομαστική τάση 132/230 kV, απαιτείται ελάχιστη ταχύτητα ανέμου 3,2 χιλιομέτρων την ώρα για να καλύψει τις απαιτήσεις.
4. Η αντισεισμική αντίσταση είναι πολύ φοβερή, και η ένταση ενός σεισμού 8 Ρίχτερ μπορεί να μεταφερθεί. Είναι επίσης εντάξει να το χρησιμοποιείτε σε μέρη με κακές γεωλογικές συνθήκες.
5. Υπάρχει ένα πρότυπο για την απόσταση ερπυσμού, που είναι τουλάχιστον 31 χιλιοστά ανά κιλοβολτ. Ακόμα κι αν το περιβάλλον είναι υγρό ή μολυσμένο, μπορεί να αποτρέψει αποτελεσματικά τα σφάλματα flashover.
6. Το ZW7 Outdoor High Voltage AC VCB έχει ισχυρή αντίσταση στην ατμοσφαιρική ρύπανση και είναι ειδικά σχεδιασμένο για μολυσμένα περιβάλλοντα κατηγορίας IV. Μπορεί να χρησιμοποιηθεί σε σύνθετους βιομηχανικούς χώρους ή σε εξωτερικούς χώρους.
1.Η θερμοκρασία κυμαίνεται από -40 ℃ έως +40 ℃, και δεν φοβόμαστε το ακραίο κρύο ή τη ζέστη.
2.Ένα υψόμετρο όχι μεγαλύτερο από 1000 μέτρα είναι αρκετό και ένα περιβάλλον ελαφρώς χαμηλής πίεσης δεν θα το επηρεάσει καθόλου.
3.Η μέγιστη αιολική ικανότητα είναι 10 χιλιόμετρα την ώρα και το μοντέλο 132/230 kV πρέπει να πληροί μια ελάχιστη ταχύτητα ανέμου 3,2 χιλιομέτρων την ώρα για να επιτύχει τη βέλτιστη απόδοση.
4. Μπορεί να αντέξει σεισμούς μεγέθους 8 και μπορεί να χρησιμοποιηθεί με ηρεμία σε σεισμογενείς περιοχές.
5. Τουλάχιστον 31 χιλιοστά απόστασης ερπυσμού ανά κιλοβολτ, διασφαλίζοντας την ηλεκτρική ασφάλεια.
6. Ειδικά σχεδιασμένο για μολυσμένα περιβάλλοντα κατηγορίας IV, το ZW7 Outdoor High Voltage AC VCB μπορεί να χρησιμοποιηθεί σε σύνθετες βιομηχανικές περιοχές και χώρους με σοβαρή εξωτερική ρύπανση.
| ΟΧΙ | Είδος | Μονάδα | Αξία | ||
| 1 | Ονομαστική τάση | KV | 40.5 | ||
| 2 | Ονομαστικό επίπεδο μόνωσης | Τάση αντοχής συχνότητας ισχύος | Ξηρό τεστ | 95 | |
| Υγρή δοκιμή | 80 | ||||
| Τάση αντοχής σε κεραυνούς (αιχμή) | 185 | ||||
| 3 | Ονομαστικό ρεύμα | A | 1250.1600.2000 | ||
| 4 | Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | ΚΑ | 20,25,31,5 | ||
| 5 | Ονομαστική ακολουθία λειτουργίας |
|
0-0,3s-combination-180s-combination | ||
| 6 | Ονομαστικοί χρόνοι διακοπής ρεύματος βραχυκυκλώματος | φορές | 12 | ||
| 7 | Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή) | ΚΑ | 50,63,80 | ||
| 8 | Ονομαστικό ρεύμα αντοχής κορυφής | ||||
| 9 | Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας | ΚΑ | 20,25,31,5 | ||
| 10 | Ονομαστικό συνεχές ρεύμα βραχυκυκλώματος | S | 4 | ||
| 11 | Μέση ταχύτητα ανοίγματος | m/s | 1,5±0,2 | ||
| 12 | Μέση ταχύτητα κλεισίματος | 0,7±0,2 | |||
| 13 | Χρόνος αναπήδησης κλεισίματος επαφής | s | ≤2 | ||
| 14 | Τριφασική συνδυασμένη (λεπτά) σύγχρονη διαφορά ώρας πύλης | ≤2 | |||
| 15 | Ώρα κλεισίματος | ≤150 | |||
| 16 | Ώρα ανοίγματος | ≤60 | |||
| 17 | Μηχανική ζωή | φορές | 10000 | ||
| 18 | Ονομαστική τάση λειτουργίας και ονομαστική τάση βοηθητικού κυκλώματος | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Αντίσταση DC ανά κύκλωμα φάσης (χωρίς μετασχηματιστή) | μΩ | ≤100 | ||
| 20 | Οι δυναμικές και στατικές επαφές επιτρέπουν το πάχος φθοράς | mm | 3 | ||
| 21 | βάρος | κιλά | 800 | ||
