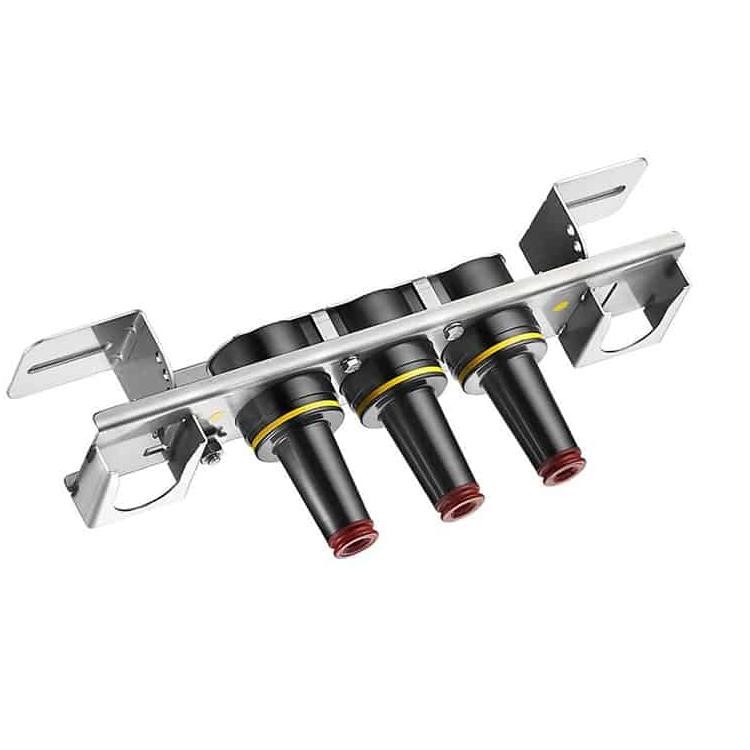

15KV 200A Loadbreak Junctio

Το 15KV 200A Loadbreak Junction του εργοστασίου Comewill διαθέτει μια διαδρομή μεταφοράς ρεύματος από χαλκό, εξασφαλίζοντας αξιόπιστη, σταθερή απόδοση ανεξάρτητα από τις συνθήκες.
Πληροί πλήρως τις απαιτήσεις του προτύπου IEEE 386 και είναι πλήρως εναλλάξιμα με προϊόντα ανταγωνιστών και άλλα εξαρτήματα που ταιριάζουν επίσης με το πρότυπο IEEE 386. Όταν εγκαθίσταται με ταιριαστά μέρη, αυτή η διασταύρωση loadbreak παρέχει μια πλήρως θωρακισμένη σύνδεση, ιδανική για εφαρμογές σπασίματος φορτίου.

Τι είναι μια διασταύρωση 15KV 200A Loadbreak;

Το Loadbreak Junction 15KV 200A είναι μια συσκευή σύνδεσης καλωδίων μέσης τάσης που χρησιμοποιείται σε συστήματα διανομής ρεύματος για την ασφαλή σύνδεση, διακλάδωση και τμηματοποίηση υπόγειων καλωδίων 15 kV ενώ επιτρέπει τη λειτουργία διακοπής φορτίου (ζωντανή μεταγωγή). Συνήθως περιλαμβάνει πολλαπλές διεπαφές 200A (όπως 2, 3 ή 4 τρόποι) που συνδέονται εσωτερικά μεταξύ τους, επιτρέποντας ευέλικτες διαμορφώσεις βρόχου, βρόχου ή συναρμογής. Κατασκευασμένο σύμφωνα με το Πρότυπο IEEE 386, εξασφαλίζει πλήρως θωρακισμένη, ασφαλή και αξιόπιστη λειτουργία σε μετασχηματιστές, συσκευές διανομής και υπόγειες εφαρμογές θησαυροφυλάκιων που τοποθετούνται σε μαξιλαράκια.

ΔΟΚΙΜΕΣ ΠΑΡΑΓΩΓΗΣ

Δοκιμές που πραγματοποιήθηκαν σύμφωνα με το Πρότυπο 386 IEEE/ANSI.
Ελάχιστο επίπεδο τάσης Corona – 11 kV
Αντοχή AC 1 λεπτό – 34 kV

Δοκιμές που πραγματοποιήθηκαν σύμφωνα με τις απαιτήσεις της διαδικασίας κατασκευής Chardon:
Φυσική Επιθεώρηση
Περιοδική Ανατομή
Περιοδική Ανάλυση ακτίνων Χ

ΤΙΜΕΣ ΤΑΣΕΩΝ
Κατηγορία τάσης 15 kV
Μέγ. Διαβάθμιση Φάσης σε Φάση 14,4 kV
Μέγ. Διαβάθμιση φάσης προς γείωση 8,3 kV
AC 1 λεπτό Αντοχή 34 kV
DC 15 λεπτά Αντοχή 53 kV
BIL και Full Wave Crest 95 kV
Ελάχιστο επίπεδο τάσης Corona 11 kV
ΤΡΕΧΟΥΣΕΣ ΒΑΘΜΟΛΟΓΙΕΣ
Συνεχής: 200 amps rms
Εναλλαγή: 10 λειτουργίες στα 200 amps rms στα 14,4 kV
Κλείσιμο σφάλματος: 10.000 amps rms συμμετρικά στα 14,4 kV για 0,17 s μετά από 10 διαδοχικές επιτυχείς λειτουργίες μεταγωγής
Σύντομος Χρόνος:
• 10.000 amps rms συμμετρικά για 0,17 s
• 3.500 amps rms συμμετρικά για 3,0 s

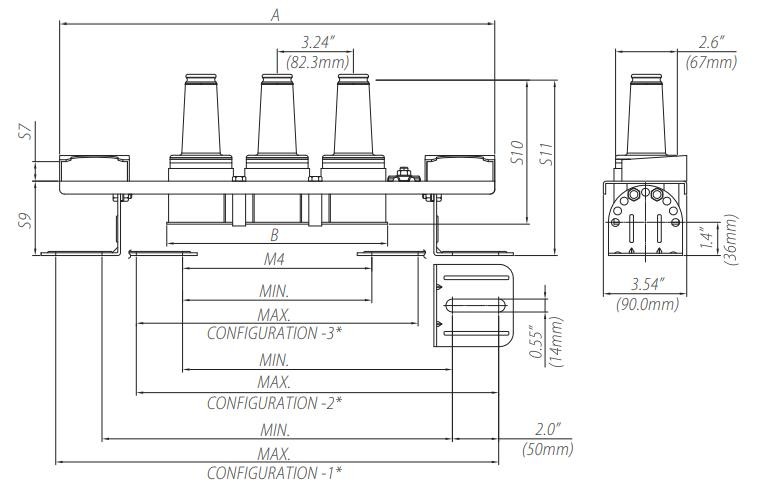

Διασταύρωση με πληροφορίες διαστάσεων βραχίονα

Βήματα Λειτουργίας Διακοπής Φορτίου

1. Στερεώστε καλά το σφιγκτήρα στο μάτι που τραβάει.
2. Μην εφαρμόζετε καμία δύναμη έλξης — απλώς περιστρέψτε τον συνδετήρα ελαφρώς δεξιόστροφα για να σπάσει η τριβή της επιφάνειας μεταξύ του αγκώνα και του δακτυλίου.
3. Τραβήξτε το σύνδεσμο κατευθείαν έξω από τον δακτύλιο με μια γρήγορη, σταθερή κίνηση. Βεβαιωθείτε ότι έχετε κρατήσει τον σύνδεσμο μακριά από οποιοδήποτε επίπεδο γείωσης.
4. Τοποθετήστε το βύσμα στη σωστή αξεσουάρ, ακολουθώντας τις οδηγίες λειτουργίας αυτού του αξεσουάρ.
5. Χρησιμοποιήστε ένα σφιγκτήρα για να τοποθετήσετε ένα μονωμένο προστατευτικό καπάκι (με καλώδιο αποστράγγισης συνδεδεμένο στη γείωση του συστήματος) σε οποιονδήποτε εκτεθειμένο δακτύλιο με ρεύμα.

FAQ

Ποια είναι η κύρια λειτουργία ενός 15KV 200A Loadbreak Junction;
Χρησιμοποιείται για τη διατομή, τον βρόχο, τη στρόφιγγα ή τη σύνδεση καλωδίων μέσης τάσης, ενώ επιτρέπει την ασφαλή εναλλαγή διακοπής φορτίου σε συστήματα διανομής με ρεύμα.
Είναι συμβατό με άλλες μάρκες;
Ναι, συμμορφώνεται πλήρως με το IEEE Standard 386™, διασφαλίζοντας πλήρη εναλλαξιμότητα με άλλα συμβατά διαχωρισμένα μονωμένα συστήματα σύνδεσης.
Μπορεί να χρησιμοποιηθεί σε υπόγειες εγκαταστάσεις;
Απολύτως. Είναι ειδικά σχεδιασμένο για εξοπλισμό που τοποθετείται σε μαξιλαράκια και για υπόγειες εφαρμογές θησαυροφυλακίου όπου η υγρασία, η σκόνη και οι περιορισμοί χώρου είναι συνήθεις.
Τι χαρακτηριστικά ασφαλείας παρέχει το 15KV 200A Loadbreak Junction;
Προσφέρει πλήρως θωρακισμένη μόνωση EPDM, ελεγχόμενη λειτουργία θραύσης φορτίου, υψηλή ικανότητα αντοχής σε παλμούς και σταθερή απόδοση διακοπής τόξου για ασφαλή εναλλαγή.
