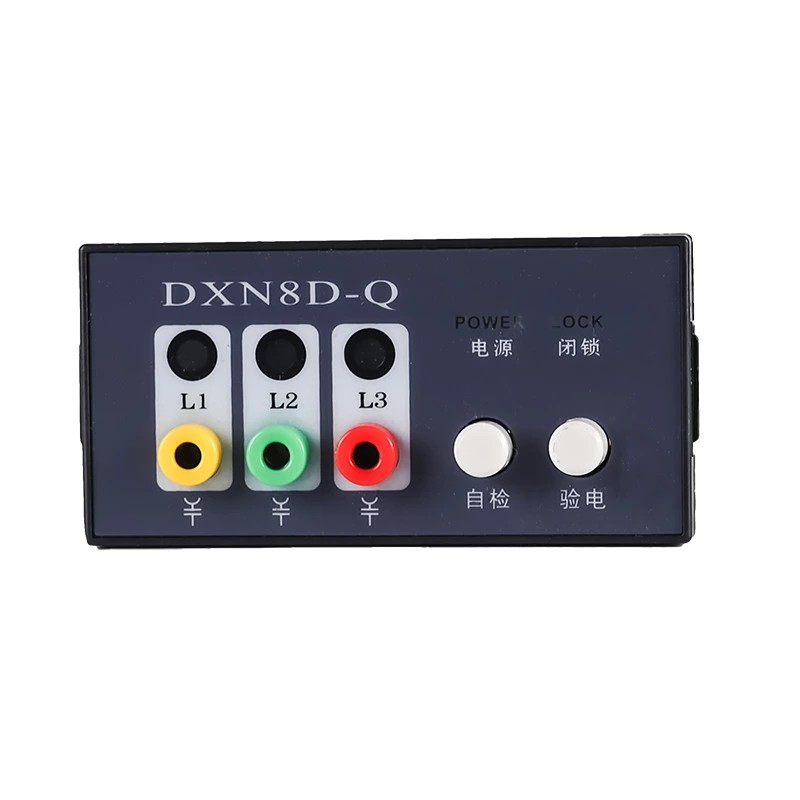

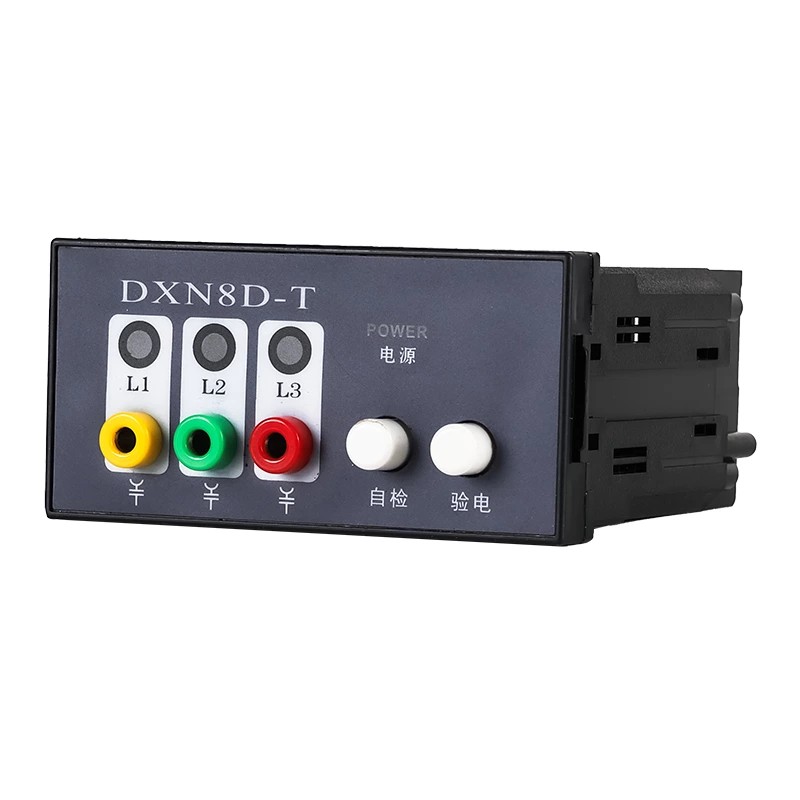

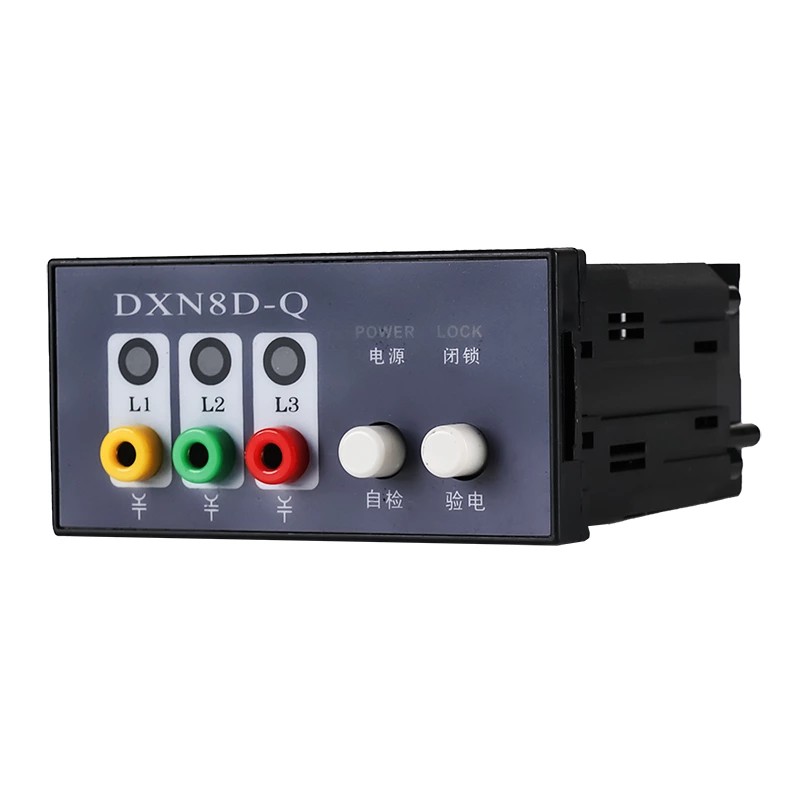

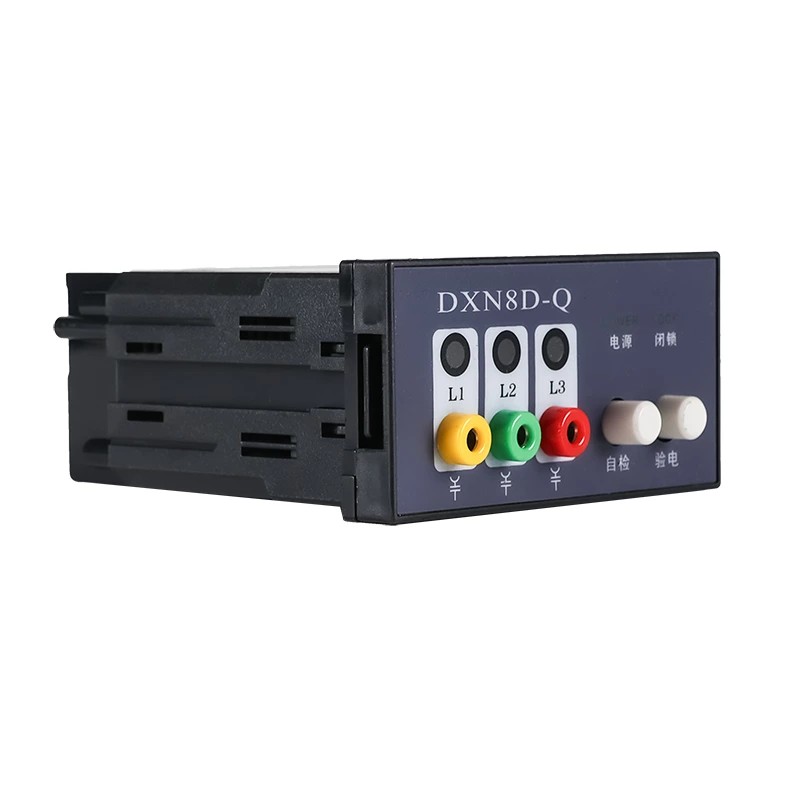

Εσωτερική συσκευή Ζωντανής Οθόνης Υψηλής Τάσης Τύπος DXN8-Q/T

Με την υποστήριξη αποδεδειγμένων εφαρμογών πεδίου και μηχανικής επικύρωσης, η Εσωτερική Συσκευή Ζωντανής Εμφάνισης Υψηλής Τάσης DXN8-Q/T Type του εργοστασίου Comewill προσφέρει μια πρακτική αναβάθμιση ασφάλειας για περιβάλλοντα υψηλής τάσης. Η συσκευή επιτρέπει την άμεση οπτική επιβεβαίωση της κατάστασης ενεργοποίησης ενώ αποτρέπει μη ασφαλείς λειτουργίες μέσω του αυτόματου κλειδώματος.

Τι είναι Εσωτερική Συσκευή Ζωντανής Οθόνης Υψηλής Τάσης Τύπος DXN8-Q/T;

Η εσωτερική συσκευή υψηλής τάσης Live Display Device DXN8-Q/T Type είναι μια συσκευή ασφαλείας διπλής λειτουργίας που ενσωματώνει ένδειξη ενεργοποίησης και μηχανικό κλείδωμα. Σχεδιασμένο για εσωτερικά συστήματα διανομής 6–40 kV, χρησιμοποιεί τεχνολογία ανίχνευσης ηλεκτρικού πεδίου χωρίς επαφή για την ανίχνευση παρουσίας τάσης και την παροχή άμεσων οπτικών ειδοποιήσεων, ενώ ταυτόχρονα αποτρέπει τη μη εξουσιοδοτημένη ή μη ασφαλή πρόσβαση σε εξοπλισμό που ενεργοποιείται.

Βασικά χαρακτηριστικά:

1. Μηχανισμός Προστασίας Διπλής Ασφάλειας

Το φωτεινό LED που αναβοσβήνει υποδεικνύει ξεκάθαρα την κατάσταση υψηλής τάσης

Το αυτόματο κλείδωμα αποτρέπει το άνοιγμα των θυρών του συστήματος διανομής όταν είναι ενεργοποιημένο

Άμεση απελευθέρωση όταν αφαιρεθεί η τάση

Εξαλείφει τους κινδύνους κακής λειτουργίας και ηλεκτροπληξίας

2. Τεχνολογία ανίχνευσης χωρίς επαφή

Η αρχή σύζευξης ηλεκτρικού πεδίου διασφαλίζει την ασφαλή αίσθηση

Καμία άμεση επαφή με ηλεκτροφόρα μέρη

Βελτιώνει την ασφάλεια και παρατείνει τη διάρκεια ζωής της συσκευής

3. Ανθεκτικό Βιομηχανικό Σχέδιο

Περίβλημα ABS επιβραδυντικό φλόγας

Ανθεκτικό στη σκόνη, την υγρασία και τις διακυμάνσεις της θερμοκρασίας

Μεγάλη διάρκεια ζωής 8–10 χρόνια χωρίς συντήρηση

4. Γρήγορη & Τυποποιημένη Εγκατάσταση

Προ-διάτρητες οπές στερέωσης

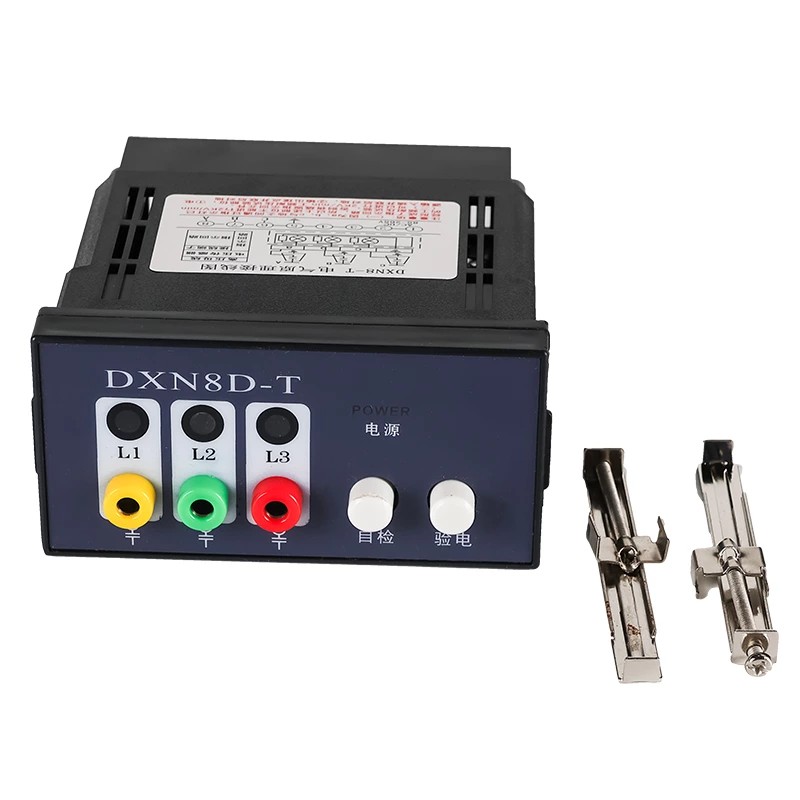

Περιλαμβάνεται πλήρες κιτ αξεσουάρ

Δεν απαιτούνται ειδικά εργαλεία ή πολύπλοκες ρυθμίσεις

Η εγκατάσταση ολοκληρώθηκε μέσα σε λίγα λεπτά

5. Δυνατότητα ένδειξης σφάλματος

Προσδιορίζει μονοφασικές βλάβες γείωσης

Η ένδειξη φάσης σφάλματος σβήνει αυτόματα

Επιταχύνει την αντιμετώπιση προβλημάτων και μειώνει το χρόνο διακοπής λειτουργίας

Λειτουργική Αρχή

Ανίχνευση ηλεκτρικού πεδίου → Μετατροπή σήματος → Προειδοποίηση LED → Συμπλοκή → Ένδειξη σφάλματος

Η Εσωτερική Συσκευή Ζωντανής Οθόνης Υψηλής Τάσης Comewill (Μοντέλο DXN8-Q/T) χρησιμοποιεί τεχνολογίες σύζευξης ηλεκτρικού πεδίου και ανίχνευσης χωρίς επαφή για την ασφαλή και συνεχή παρακολούθηση της κατάστασης ενεργού εξοπλισμού 6–40 kV σε πραγματικό χρόνο. Η συσκευή φιλοξενεί τρεις ανεξάρτητους εσωτερικούς αισθητήρες, που αντιστοιχούν αντίστοιχα στους ζυγούς φάσης Α, Β και Γ. Αυτοί οι αισθητήρες παράγουν σήματα ανιχνεύοντας το ηλεκτρικό πεδίο υψηλής τάσης και τα μεταδίδουν στη μονάδα οθόνης.

Όταν ο εξοπλισμός είναι ενεργός, οι ενδείξεις LED αναβοσβήνουν και ο μηχανικός μηχανισμός ασφάλισης κλειδώνει ταυτόχρονα και αυτόματα την πόρτα του πίνακα διανομής. Όταν αφαιρεθεί η τάση, οι ενδείξεις σβήνουν και ο μηχανισμός αλληλασφάλισης αποδεσμεύεται αυτόματα—επιτυγχάνοντας έτσι έναν διαισθητικό συνδυασμό ένδειξης ενεργού κατάστασης και προστασίας κατά της κακής λειτουργίας που βασίζεται σε αλληλασφάλιση. Σε περίπτωση μονοφασικής βλάβης γείωσης, η ένδειξη για την προβληματική φάση σβήνει ενώ οι ενδείξεις για τις υπόλοιπες δύο φάσεις συνεχίζουν να αναβοσβήνουν, διευκολύνοντας τον γρήγορο εντοπισμό του σφάλματος επί τόπου.

Εφαρμογές

Ο Τύπος DXN8/QT χρησιμοποιείται ευρέως σε εσωτερικά συστήματα διανομής υψηλής τάσης, συμπεριλαμβανομένων:

Διακόπτης μέσης τάσης (6–40 kV)

Συστήματα εισερχόμενων ζυγών

Αυτόματοι διακόπτες και ντουλάπια ελέγχου

Εγκαταστάσεις μετασχηματιστών

Κουτιά διακλάδωσης και αντιδραστήρες υψηλής τάσης

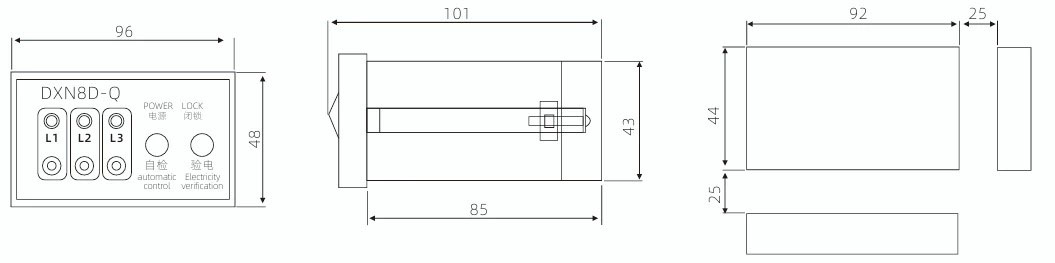

Σχήμα και μέγεθος ανοίγματος

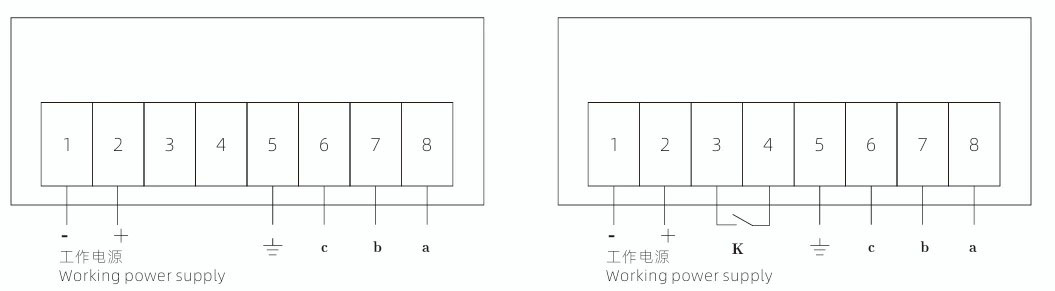

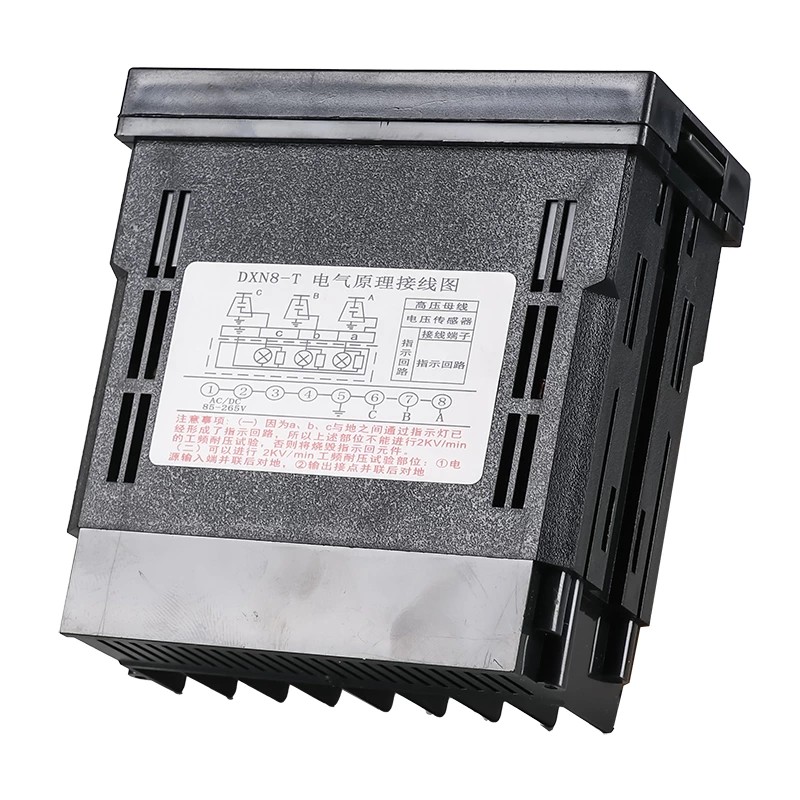

Διάγραμμα καλωδίωσης πίσω όψης
