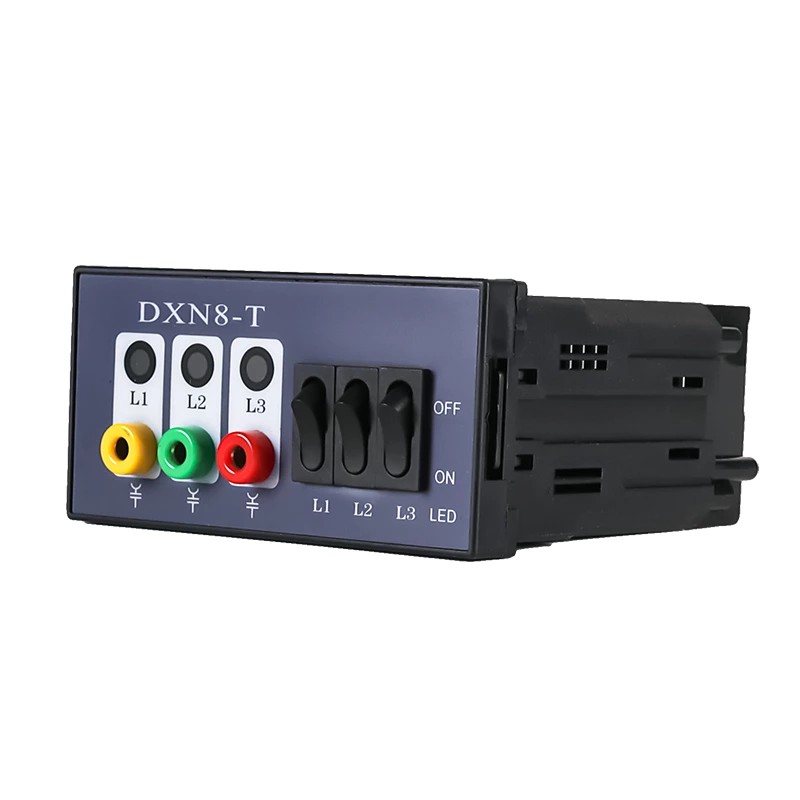

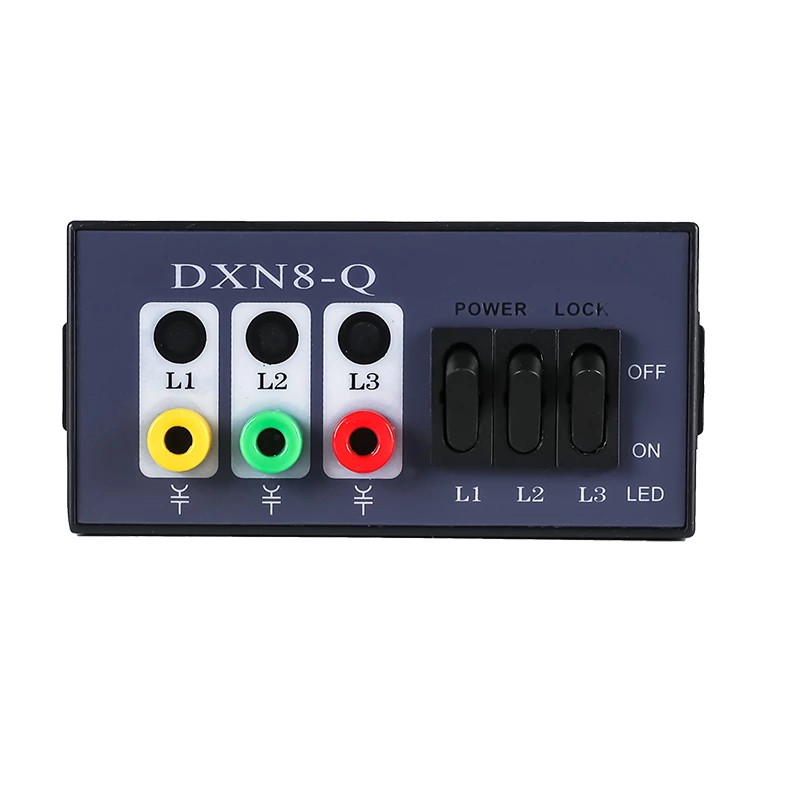

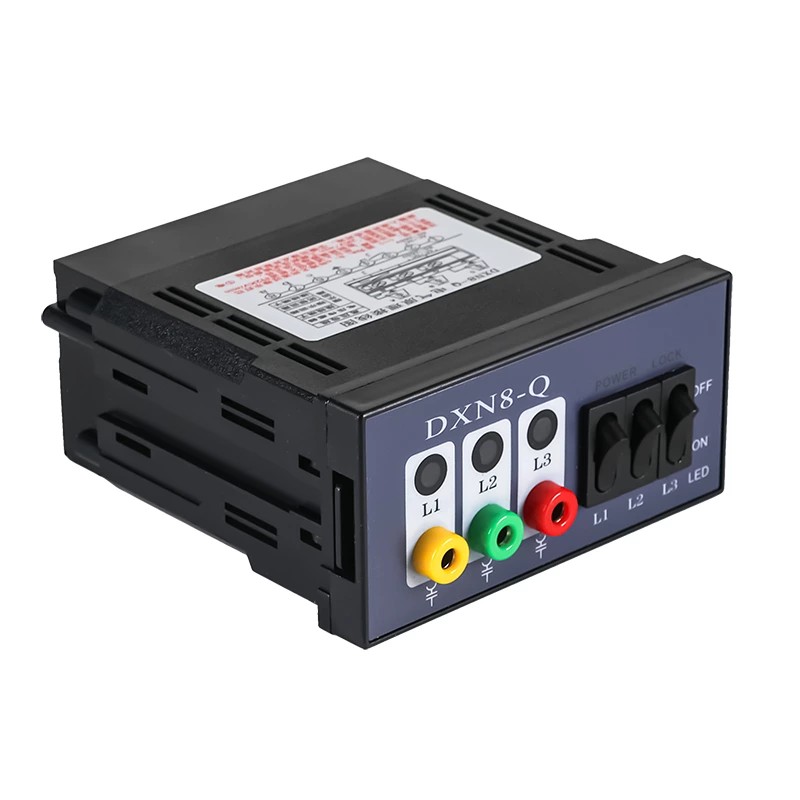

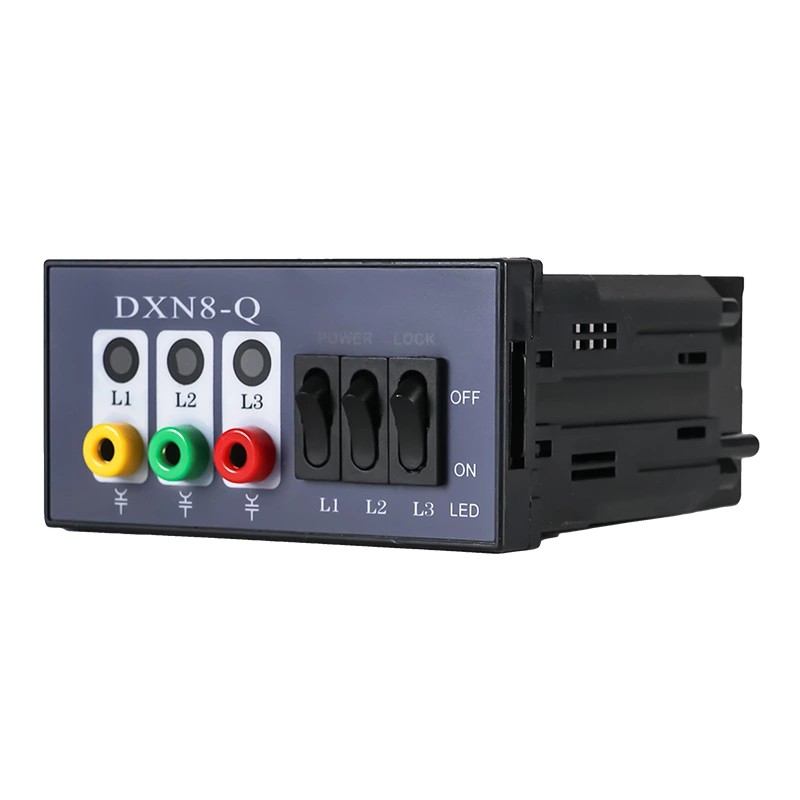

Εσωτερική συσκευή υψηλής τάσης ζωντανής οθόνης DXN8-T/Q Τύπος Interlock

Ως επαγγελματίας κατασκευαστής στην Κίνα, η Comewill θα ήθελε να σας προσφέρει ποιοτική συσκευή εσωτερικής υψηλής τάσης ζωντανής οθόνης DXN8-T/Q Interlock Type, η οποία έχει σχεδιαστεί για να τοποθετείται απευθείας σε εσωτερικό εξοπλισμό υψηλής τάσης και η μόνη της δουλειά είναι να σας αφήσει να καταλάβετε με μια ματιά εάν το ηλεκτρικό εργαλείο τρέχει μέσα από αυτό. Για τους επιτόπιους ηλεκτρολόγους και το πλήρωμα συντήρησης, αυτό το πράγμα εξοικονομεί τόσο πολύ κόπο - δεν χρειάζεται πλέον να μπλέκετε με αυτά τα κουραστικά, χρονοβόρα βήματα ανίχνευσης. Δίνει σούπερ σαφείς προτροπές ασφαλείας αμέσως από το ρόπαλο, γεγονός που μειώνει πραγματικά τον κίνδυνο ηλεκτροπληξίας από την εσφαλμένη εκτίμηση εάν μια συσκευή είναι ενεργή.

Βασικά χαρακτηριστικά:

Εξαιρετικά διαισθητικό προειδοποιητικό εφέ: Όταν ο εξοπλισμός φέρει υψηλή τάση, οι λυχνίες LED στο παράθυρο της οθόνης αναβοσβήνουν πολύ έντονα — είναι σαν μια μεγάλη, εντυπωσιακή υπενθύμιση που λέει "υψηλή τάση ζωντανά, μην πλησιάζεις!". Εάν δεν υπάρχει τάση, η οθόνη σκοτεινιάζει εντελώς, χωρίς καθόλου φως. Δεν υπάρχουν σήματα που προκαλούν σύγχυση, ώστε να μπορείτε να πείτε ότι είναι ασφαλές σε κλάσματα δευτερολέπτου, ακόμη και από λίγα βήματα μακριά. Χρησιμοποιούμε ειδικά LED υψηλής φωτεινότητας, ώστε να είναι εύκολο να εντοπιστούν ακόμη και σε αυτούς τους φωτεινούς, καλά φωτισμένους ηλεκτρικούς χώρους.

Αρκετά σκληρό και αξιόπιστο για επιτόπια χρήση: Το κέλυφος είναι κατασκευασμένο από πλαστικό ABS βιομηχανικής ποιότητας, επιβραδυντικό φλόγας. Αυτό το υλικό μπορεί να αντέξει να μετακινηθεί και να εγκατασταθεί πολλές φορές - δεν γρατσουνίζεται εύκολα και μπορεί να χτυπήσει λίγο εδώ κι εκεί. Το πιο σημαντικό, είναι ένας κορυφαίος μονωτήρας, επομένως διατηρεί υπό έλεγχο τα ηλεκτρικά πεδία και αποτρέπει τυχαίες κρούσεις. Ακόμη και σε ηλεκτρικά δωμάτια που είναι σκονισμένα, λίγο υγρά ή έχουν μεγάλες εναλλαγές θερμοκρασίας, λειτουργεί σταθερά ως βράχος, χωρίς δυσλειτουργίες.

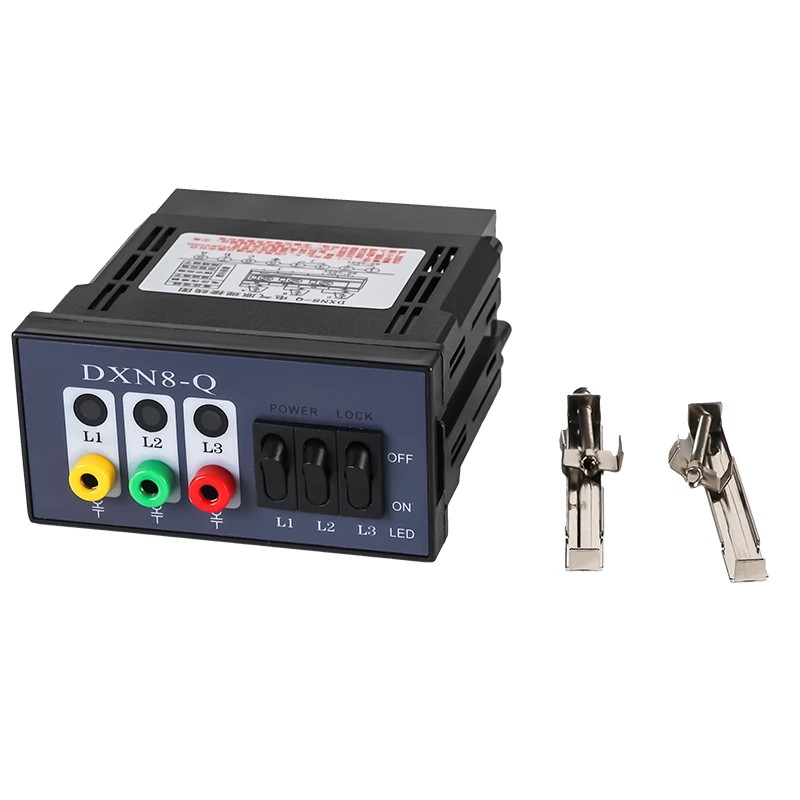

Η εγκατάσταση είναι απλή: Ο δείκτης συνοδεύεται από προ-ανοιχτές τυπικές τρύπες, ώστε να μην χρειάζεται να μετράτε και να τρυπάτε επί τόπου — εξοικονομεί έναν τόνο χρόνου. Ρίχνουμε επίσης ένα πλήρες σετ εξαρτημάτων στερέωσης στη συσκευασία: βίδες, φλάντζες, όλα όσα χρειάζεστε. Οι επιτόπιες ομάδες δεν χρειάζονται ειδικά εργαλεία ή να κάνουν περίπλοκες εργασίες εντοπισμού σφαλμάτων. Μπορούν να το επισκευάσουν και να το χρησιμοποιήσουν σε λίγα μόλις λεπτά, γεγονός που μειώνει και το κόστος εργασίας.

Τυπικές θέσεις εγκατάστασης

Αυτή η Εσωτερική Συσκευή Ζωντανής Οθόνης Υψηλής Τάσης DXN8-T/Q Τύπος Interlock εγκαθίσταται κυρίως σε βασικές θέσεις των εσωτερικών ηλεκτρικών συστημάτων όπου πρέπει να δείτε ξεκάθαρα αν κάτι ενεργοποιείται. Ταιριάζει στον περισσότερο βασικό εξοπλισμό σε ρυθμίσεις διανομής υψηλής τάσης, συγκεκριμένα:
Εισερχόμενες μπάρες (το σημείο εκκίνησης της διανομής ισχύος, χρειάζεται 24/7 παρακολούθηση της κατάστασης ενεργοποίησης για να εξασφαλιστεί σταθερή παροχή ρεύματος)
Αυτόματοι διακόπτες (συστατικά ελέγχου πυρήνα — πριν κάνετε οποιαδήποτε εργασία συντήρησης, πρέπει οπωσδήποτε να επιβεβαιώσετε ότι είναι ασφαλής και αυτός ο δείκτης σας το λέει αμέσως)
Κύριοι μετασχηματιστές (βασικός εξοπλισμός μετατροπής ισχύος, χρειάζεται ένδειξη συνεχούς ενεργοποίησης για να παρακολουθείτε την κατάσταση λειτουργίας του)
Εναλλακτικά ερμάρια (περιοχές με συχνή λειτουργία και συντήρηση — η ύπαρξη σαφών μηνυμάτων ασφαλείας εδώ είναι ζωτικής σημασίας για να κρατήσετε το προσωπικό μακριά από κίνδυνο)
Άλλος ηλεκτρικός εξοπλισμός υψηλής τάσης εσωτερικού χώρου (όπως κουτιά διακλάδωσης υψηλής τάσης, αντιδραστήρες υψηλής τάσης κ.λπ.)

Λειτουργική Αρχή

Η εσωτερική συσκευή υψηλής τάσης ζωντανής οθόνης DXN8-T/Q Interlock Type λειτουργεί με την αρχή της σύζευξης ηλεκτρικού πεδίου — για να το θέσω με απλά λόγια, χρησιμοποιεί το ηλεκτρικό πεδίο υψηλής τάσης και τον ενσωματωμένο αισθητήρα για να λειτουργήσει. Υιοθετεί επαγωγική δειγματοληψία χωρίς επαφή, ώστε να μπορεί να ανιχνεύσει την κατάσταση ενεργοποίησης και να την δείξει από ασφαλή απόσταση. Σε αντίθεση με αυτούς τους παλιομοδίτικούς ανιχνευτές τύπου επαφής, αυτός δεν αγγίζει ποτέ απευθείας τα ηλεκτροφόρα μέρη υψηλής τάσης. Αυτό δεν είναι μόνο καλό για την παράταση της διάρκειας ζωής της συσκευής, αλλά και την καθιστά εξαιρετικά ασφαλή για τους ανθρώπους που εργάζονται στο χώρο.

Ας αναλύσουμε τη διαδικασία εργασίας βήμα προς βήμα, ωραία και κατανοητά:
Μέσα στη συσκευή υπάρχουν τρεις ανεξάρτητες μονάδες αισθητήρων. Κάθε μονάδα συνδέεται με τους τριφασικούς ζυγούς A, B, C του συστήματος υψηλής τάσης αντίστοιχα. Με αυτόν τον τρόπο, μπορούμε να ανιχνεύσουμε την κατάσταση ενεργοποίησης και των τριών φάσεων χωρίς να χάσουμε καμία — κανένα τυφλό σημείο στην προστασία.

Κατά την εγκατάσταση, οι τρεις αισθητήρες πρέπει να ρυθμίζονται αυστηρά σύμφωνα με τα εθνικά πρότυπα ηλεκτρικής ασφάλειας. Δεν αγγίζουν καθόλου τα ηλεκτροφόρα μέρη υψηλής τάσης και διατηρούν επαρκή απόσταση ασφαλείας. Αυτό εξαλείφει πλήρως τον κίνδυνο διαρροής ηλεκτρικής ενέργειας ή βραχυκυκλώματος, καθιστώντας τη διαδικασία εγκατάστασης και χρήσης απόλυτα ασφαλή.

Όταν ο εξοπλισμός υψηλής τάσης είναι ενεργός, οι αισθητήρες θα συλλάβουν το σήμα ηλεκτρικού πεδίου που εκπέμπεται από τα ενεργά μέρη. Μέσα στον αισθητήρα, αυτό το σήμα μετατρέπεται σε σταθερό ηλεκτρικό σήμα, το οποίο στη συνέχεια μεταδίδεται στη μονάδα ισχύος της οθόνης.

Μόλις η μονάδα ισχύος λάβει αυτό το έγκυρο σήμα, οι ενδεικτικές λυχνίες τριών φάσεων στην οθόνη θα αναβοσβήσουν, υποδεικνύοντας ξεκάθαρα ότι ο εξοπλισμός υψηλής τάσης είναι ενεργοποιημένος. Εάν δεν ανιχνευτεί σήμα ηλεκτρικού πεδίου (δηλαδή, δεν υπάρχει τάση), οι ενδεικτικές λυχνίες θα παραμείνουν σβηστά, δίνοντας ένα σαφές ασφαλές σήμα.

Λειτουργία ένδειξης σφάλματος

Εκτός από τη βασική λειτουργία της εμφάνισης της κατάστασης ενεργοποίησης, αυτή η εσωτερική συσκευή υψηλής τάσης ζωντανής οθόνης DXN8-T/Q Interlock Type βοηθά επίσης στη διάγνωση σφαλμάτων — είναι εξαιρετικά χρήσιμη για τις επιτόπιες ομάδες συντήρησης:

Ανιχνεύει μονοφασικές βλάβες γείωσης

Σφάλμα φάσης έως ένδειξη OFF

Οι κανονικές φάσεις στις ενδείξεις εξακολουθούν να αναβοσβήνουν

Επιτρέπει τον γρήγορο εντοπισμό σφαλμάτων χωρίς επιπλέον εργαλεία

Μειώνει το χρόνο διακοπής λειτουργίας και την προσπάθεια συντήρησης

Πλεονεκτήματα & Αξία Προϊόντος

1. Βελτιωμένη ασφάλεια

Άμεση οπτική προειδοποίηση

Αποτρέπει την εσφαλμένη εκτίμηση του ενεργού εξοπλισμού

2. Χαμηλό κόστος συντήρησης

Απλή δομή, χαμηλό ποσοστό αποτυχίας

8-10 χρόνια διάρκεια ζωής

Λειτουργία χωρίς συντήρηση

3. Ισχυρή συμβατότητα

Κατάλληλο για τα περισσότερα συστήματα HV εσωτερικού χώρου

Συμβατό με διάφορες μάρκες εξοπλισμού

Απλοποιεί τις προμήθειες

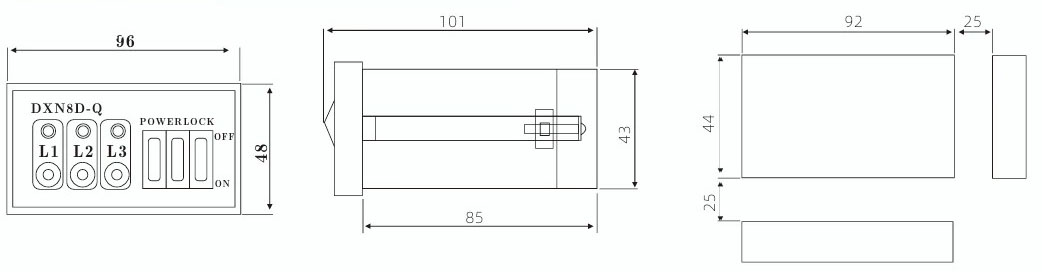

Σχήμα και μέγεθος ανοίγματος

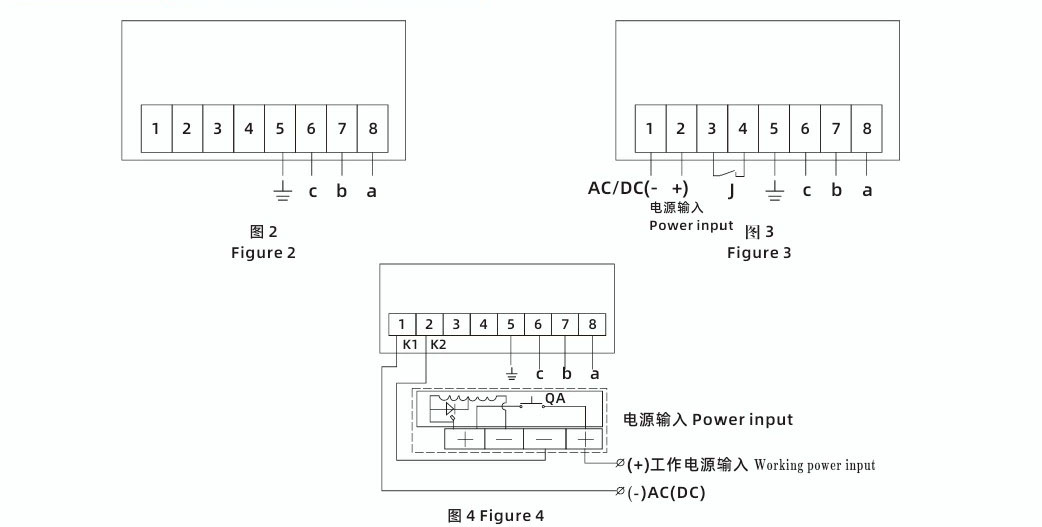

Διάγραμμα καλωδίωσης πίσω όψης
