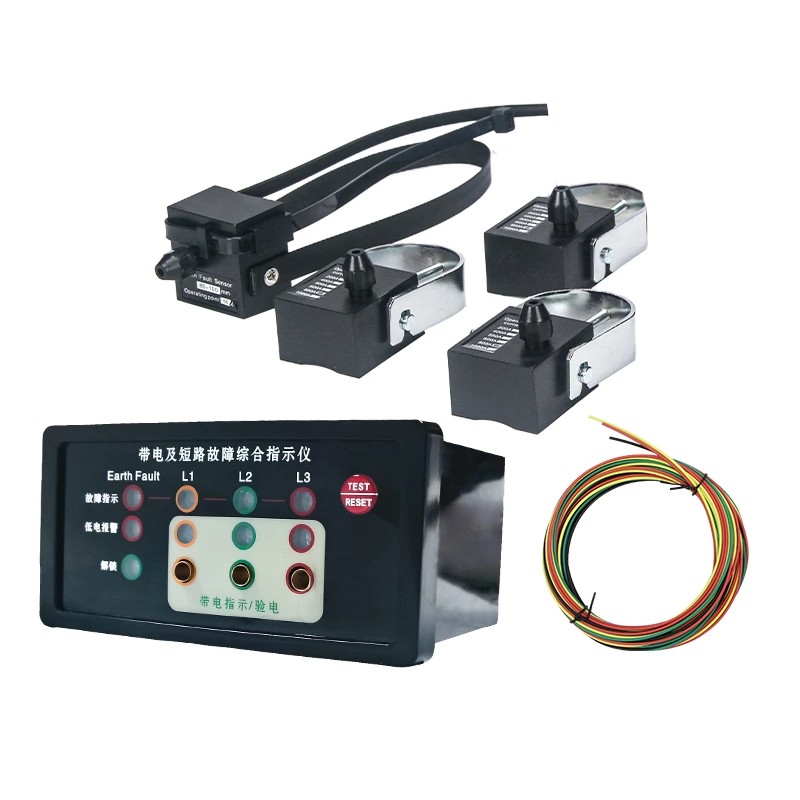

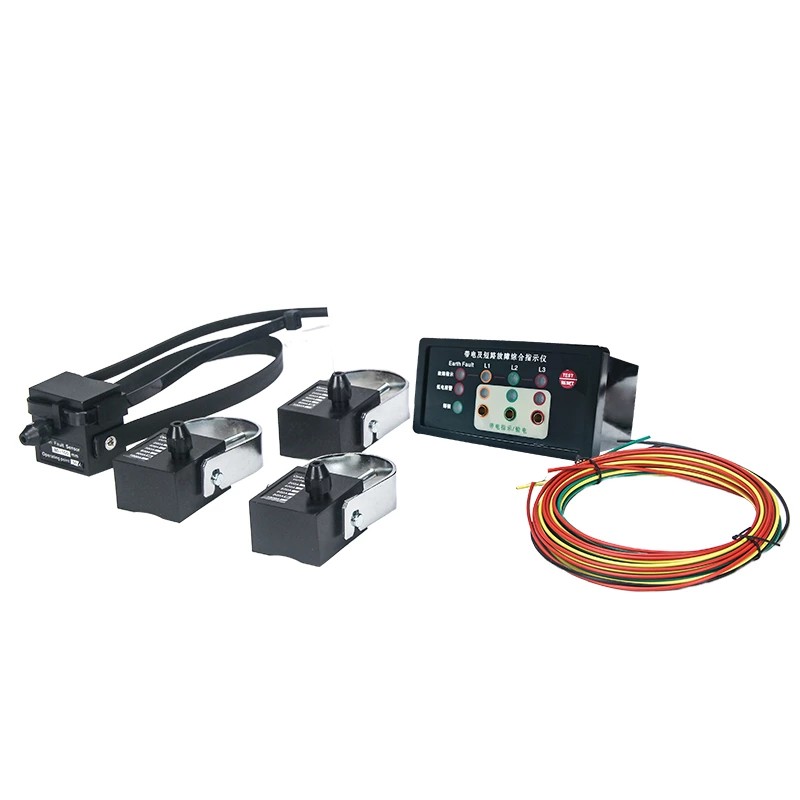

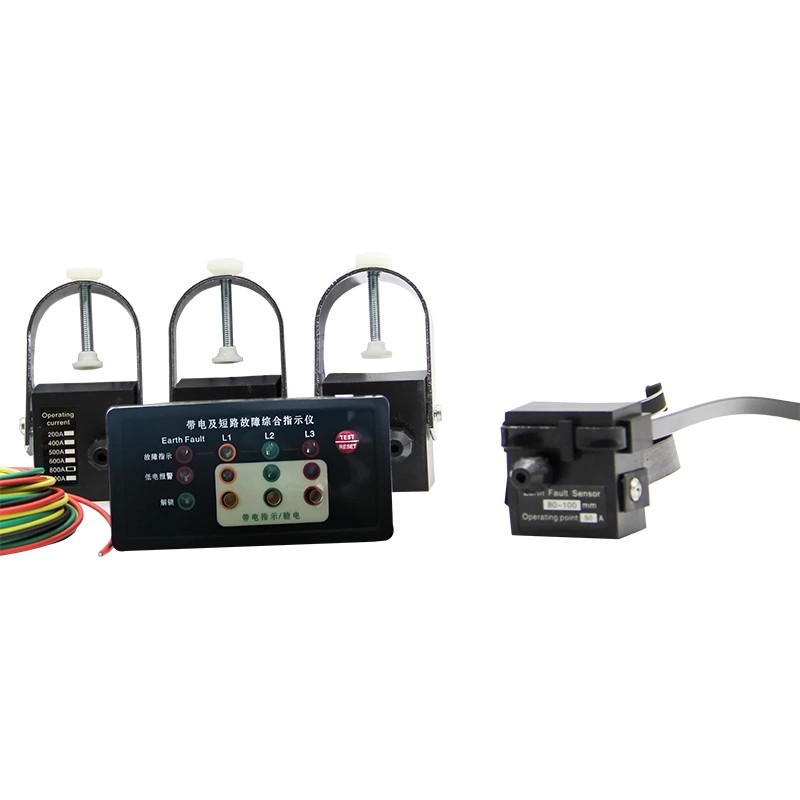

Ένδειξη σφάλματος γραμμής EKL-4DXN με Ζωντανή Κατάσταση

Τι είναι το EKL-4DXN Line Fault Indicator με Ζωντανή Κατάσταση;

Το EKL-4DXN Line Fault Indicator with Live Status είναι μια ηλεκτρονική συσκευή παρακολούθησης που αναπτύχθηκε από την Comewill ειδικά για δίκτυα διανομής υψηλής τάσης και διανομής κάτω των 20 kV. Αυτή η συσκευή ενσωματώνει λειτουργίες ανίχνευσης σφαλμάτων, ζωντανής ένδειξης και επαλήθευσης φάσης. Χρησιμοποιώντας αρθρωτό σχεδιασμό και τεχνολογία επικοινωνίας οπτικών ινών, μπορεί να λειτουργεί σταθερά σε πολύπλοκα ηλεκτρομαγνητικά περιβάλλοντα, παρέχοντας αξιόπιστη υποστήριξη για καθημερινές επιθεωρήσεις και διάγνωση βλαβών σε συστήματα ισχύος.

Χαρακτηριστικά προϊόντος

1. Λειτουργίες συναγερμού βασικού σφάλματος

Συναγερμός σφάλματος βραχυκυκλώματος

Όταν συμβεί βραχυκύκλωμα στη γραμμή, ο αισθητήρας βραχυκυκλώματος που είναι ενσωματωμένος στην ένδειξη σφάλματος γραμμής EKL-4DXN με ζωντανή κατάσταση καταγράφει αμέσως το ρεύμα σφάλματος και μεταδίδει το σήμα συναγερμού στον κεντρικό υπολογιστή μέσω καλωδίου οπτικών ινών. Η επικοινωνία με οπτικές ίνες έχει ισχυρές δυνατότητες κατά των παρεμβολών, αποφεύγοντας την επίδραση του ηλεκτρομαγνητικού θορύβου στο εσωτερικό του πίνακα διανομής στη μετάδοση σήματος. Με τη λήψη του σήματος, ο κεντρικός υπολογιστής ενεργοποιεί την αντίστοιχη ενδεικτική λυχνία σφάλματος βραχυκυκλώματος, βοηθώντας το επιτόπιο προσωπικό να εντοπίσει γρήγορα το ελαττωματικό κύκλωμα.

Συναγερμός σφάλματος γείωσης

Ο αισθητήρας γείωσης παρακολουθεί συνεχώς το ρεύμα μηδενικής ακολουθίας της γραμμής. Όταν το ρεύμα σφάλματος γείωσης φτάσει ή υπερβαίνει το προκαθορισμένο όριο συναγερμού, ο αισθητήρας στέλνει ένα σήμα στην κύρια μονάδα μέσω οπτικής ίνας και η κύρια μονάδα ενεργοποιεί αμέσως τον συναγερμό σφάλματος γείωσης. Αυτή η λειτουργία βοηθά στον έγκαιρο εντοπισμό σφαλμάτων γείωσης, αποτρέπει την περαιτέρω υποβάθμιση της μόνωσης του εξοπλισμού και μειώνει τον κίνδυνο ηλεκτροπληξίας.

2. Λειτουργίες που σχετίζονται με την υψηλή τάση

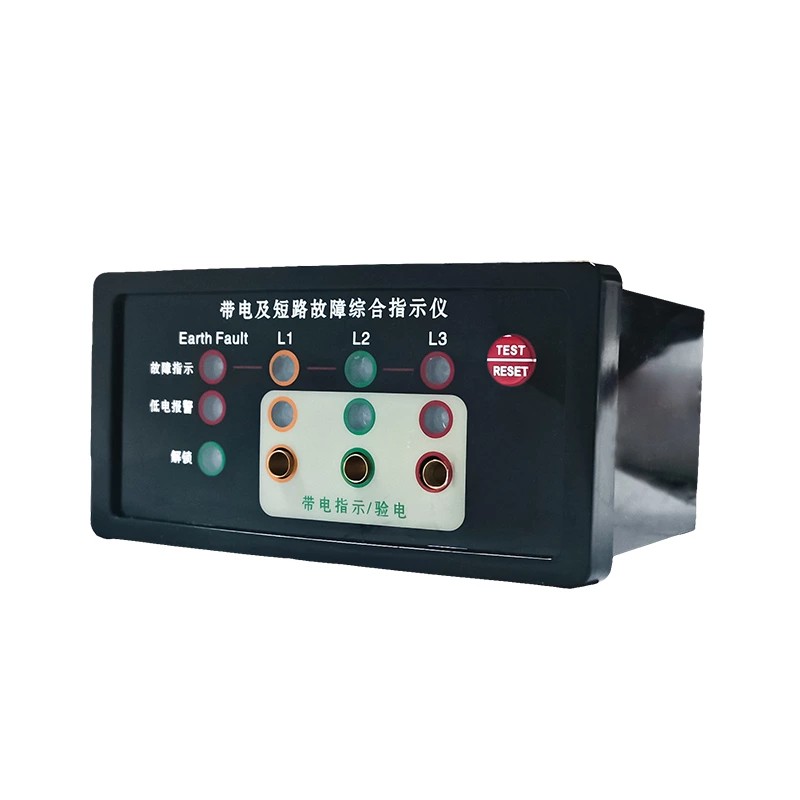

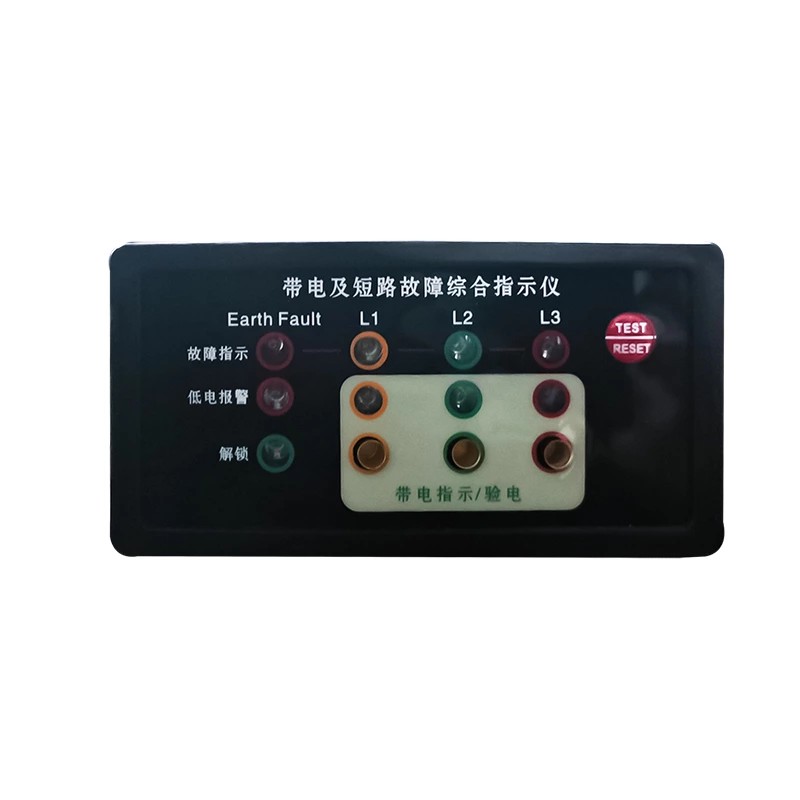

Ένδειξη Κατάστασης Ζωντανής Υψηλής Τάσης: Η Ποιοτική ένδειξη σφάλματος γραμμής EKL-4DXN με Κατάσταση Ζωντανής Πραγματοποίησης παρακολουθεί συνεχώς την κατάσταση ενεργού δικτύου γραμμών υψηλής τάσης. Ο πίνακας της κύριας μονάδας είναι εξοπλισμένος με ενδείξεις LED υψηλής φωτεινότητας, που αντιστοιχούν στις φάσεις L1, L2 και L3 αντίστοιχα. Η συχνότητα που αναβοσβήνουν οι ενδείξεις αντικατοπτρίζει κατά προσέγγιση το επίπεδο τάσης. Τα LED τροφοδοτούνται απευθείας από το ηλεκτρικό πεδίο υψηλής τάσης, χωρίς να καταναλώνεται η ενσωματωμένη μπαταρία της κύριας μονάδας. Αυτός ο σχεδιασμός διασφαλίζει τη συνέχεια της ένδειξης της κατάστασης σε πραγματικό χρόνο και επεκτείνει τη συνολική διάρκεια ζωής της μπαταρίας.

Επαλήθευση φάσης υψηλής τάσης: Ο πίνακας της κύριας μονάδας διαθέτει ειδική διεπαφή επαλήθευσης φάσης. Το προσωπικό συντήρησης μπορεί να χρησιμοποιήσει αυτή τη διεπαφή για να ελέγξει και να επιβεβαιώσει την ακρίβεια του σήματος εισόδου υψηλής τάσης και την ένδειξη σφάλματος. Η χρήση αυτής της λειτουργίας για την επαλήθευση της φάσης πριν από την εκτέλεση εργασιών σύνδεσης γραμμής ή συντήρησης βοηθά στην αποφυγή αστοχιών του εξοπλισμού που προκαλούνται από σφάλματα φάσης.

3. Ευέλικτες λειτουργίες επαναφοράς

Για προσαρμογή σε διαφορετικούς ρυθμούς εργασίας σε διάφορες τοποθεσίες, το EKL-4DXN προσφέρει τρεις λειτουργίες επαναφοράς:

Αυτόματη επαναφορά: Μετά την εκκαθάριση του σφάλματος, η συσκευή μπορεί να επαναφέρει αυτόματα σε προκαθορισμένο χρόνο. Τα προαιρετικά διαστήματα επαναφοράς περιλαμβάνουν 8 δευτερόλεπτα, 12 ώρες, 24 ώρες και 48 ώρες (η εργοστασιακή προεπιλογή είναι 12 ώρες). Αυτή η λειτουργία είναι κατάλληλη για τοποθεσίες χωρίς επίβλεψη ή απομακρυσμένες, μειώνοντας τη συχνότητα των επιτόπιων επαναφορών από το προσωπικό συντήρησης.

Χειροκίνητη επαναφορά: Αφού επιλυθεί το σφάλμα, το επιτόπιο προσωπικό μπορεί να πατήσει απευθείας το κουμπί "Επαναφορά/Δοκιμή" στον πίνακα EKL-4DXN Line Fault Indicator with Live Status για να διαγράψει αμέσως την κατάσταση συναγερμού, διασφαλίζοντας ότι η ένδειξη της συσκευής είναι σύμφωνη με την τρέχουσα κατάσταση γραμμής.

Απομακρυσμένη επαναφορά: Η συσκευή υποστηρίζει την αποστολή σημάτων συναγερμού στο κέντρο ελέγχου και μπορεί επίσης να λάβει εντολές απομακρυσμένης επαναφοράς από το κέντρο ελέγχου. Για μεγάλα δίκτυα διανομής με πολλές απομακρυσμένες συσκευές, αυτή η λειτουργία βοηθά τους διεκπεραιωτές να διαχειρίζονται εξ αποστάσεως την κατάσταση της συσκευής, μειώνοντας τις περιττές επιτόπιες επισκέψεις.

4. Λειτουργίες αυτοδιαγνωστικού ελέγχου και συναγερμού χαμηλής τάσης

Λειτουργία αυτόματης δοκιμής: Για να διασφαλιστεί ότι ο εξοπλισμός βρίσκεται σε κανονική κατάσταση λειτουργίας, ο χρήστης μπορεί να πατήσει το κουμπί "Επαναφορά/Δοκιμή" στον πίνακα της κύριας μονάδας. Αυτή τη στιγμή, οι ενδεικτικές λυχνίες L1, L2, L3 και L4 θα αναβοσβήσουν εννέα φορές και στη συνέχεια θα επαναρυθμιστούν αυτόματα. Η δοκιμή μπορεί επίσης να τερματιστεί χειροκίνητα πατώντας ξανά το κουμπί. Αυτή η απλή διαδικασία αυτοελέγχου βοηθά το προσωπικό να επιβεβαιώσει γρήγορα ότι οι λειτουργίες του δείκτη είναι κανονικές πριν από τη λειτουργία, εξαλείφοντας την ανάγκη μεταφοράς πρόσθετων οργάνων δοκιμών.

Συναγερμός χαμηλής τάσης:

Το EKL-4DXN Line Fault Indicator with Live Status τροφοδοτείται από μια ενσωματωμένη μπαταρία λιθίου. Όταν η τάση της μπαταρίας είναι χαμηλότερη από το κανονικό εύρος λειτουργίας, η συσκευή θα ενεργοποιήσει έναν συναγερμό χαμηλής τάσης, προτρέποντας τον χρήστη να αντικαταστήσει την μπαταρία εγκαίρως. Αυτή η λειτουργία βοηθά στην αποτροπή της αδυναμίας της συσκευής να εμφανίσει με ακρίβεια τις πληροφορίες σφάλματος λόγω εξάντλησης της μπαταρίας, διατηρώντας έτσι τη συνεχή αξιοπιστία του εξοπλισμού.

5. Προσαρμόσιμες ρυθμίσεις παραμέτρων

Ως επαγγελματίας κατασκευαστής, η Comewill επιτρέπει στους χρήστες να προσαρμόζουν πολλαπλές παραμέτρους συναγερμού σύμφωνα με τις πραγματικές συνθήκες λειτουργίας. Είτε πρόκειται για το κατώφλι ρεύματος βραχυκυκλώματος, το κατώφλι ρεύματος γείωσης ή τον χρόνο αυτόματης επαναφοράς, όλα μπορούν να ρυθμιστούν επιτόπου, επιτρέποντας στον εξοπλισμό να προσαρμοστεί σε διαφορετικές συνθήκες γραμμής και απαιτήσεις λειτουργίας.

ΤΕΧΝΙΚΗ ΠΑΡΑΜΕΤΡΟΣ
