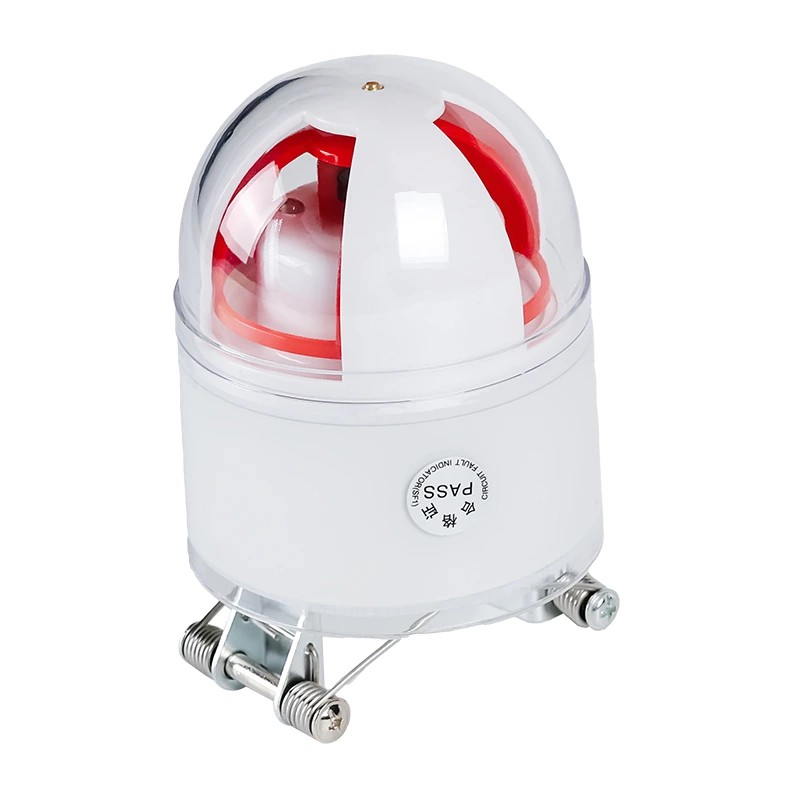

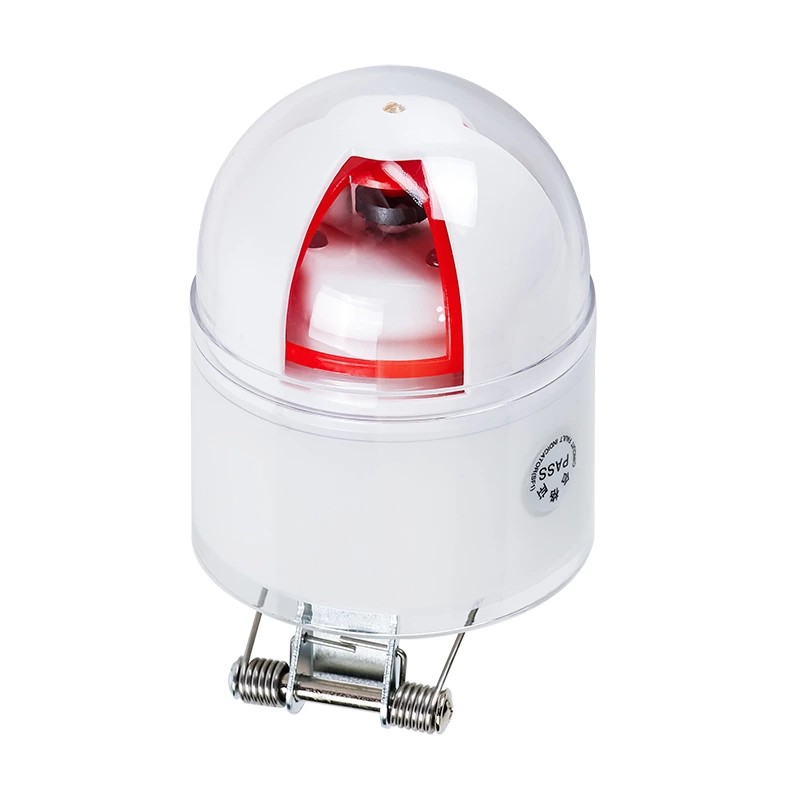

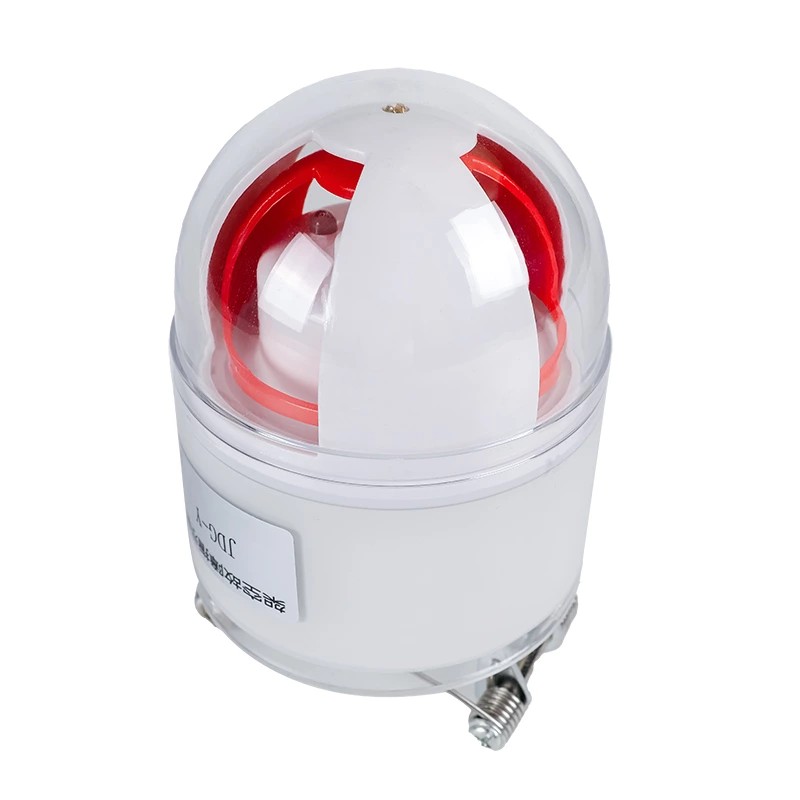

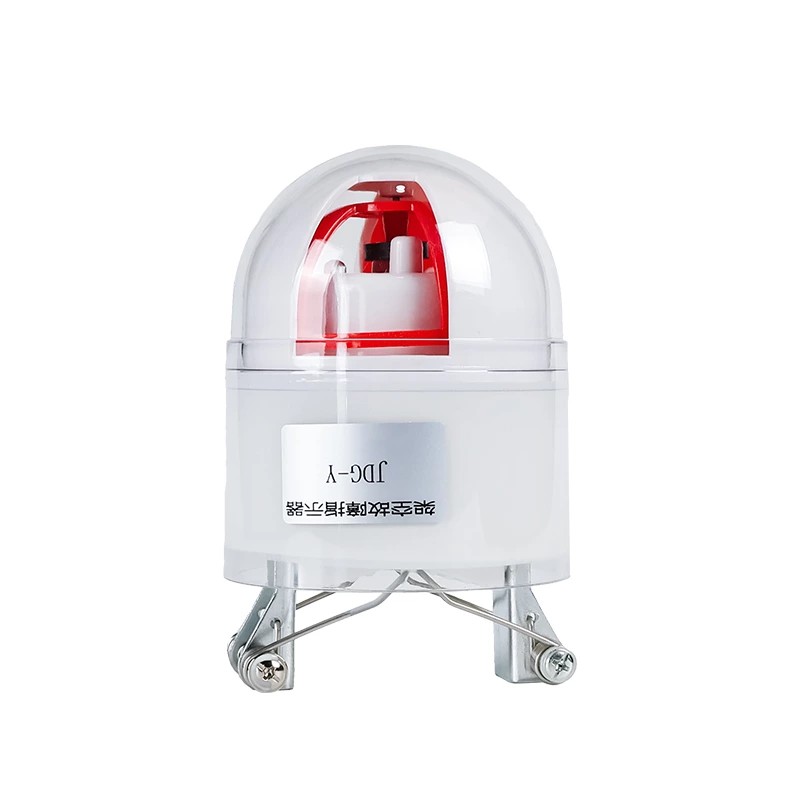

Ένδειξη σφάλματος αιωρούμενου ελατηρίου συμπίεσης τέσσερα σε ένα JDG-F

Λεπτομέρειες προϊόντος

1. Ανίχνευση σφαλμάτων τέσσερα σε ένα για γραμμές διανομής

Το ποιοτικό Four-in-one Compression Spring Suspended Fault Indicator JDG-F από την Comewill είναι μια ηλεκτρομαγνητική συσκευή ανίχνευσης σφαλμάτων που χρησιμοποιείται σε συστήματα διανομής ισχύος μέσης και χαμηλής τάσης. Βοηθά τους μηχανικούς πεδίου να προσδιορίσουν γρήγορα το τμήμα μιας γραμμής όπου έχει συμβεί σφάλμα βραχυκυκλώματος.

Αρχή λειτουργίας

Όταν το ρεύμα βραχυκυκλώματος ρέει μέσω του παρακολουθούμενου αγωγού, η συσκευή ανιχνεύει την ξαφνική αλλαγή ρεύματος.

Ο μηχανισμός ενεργοποιεί μια ορατή κόκκινη κάρτα ένδειξης σφάλματος.

Οι ομάδες συντήρησης μπορούν να εντοπίσουν οπτικά τις ενεργοποιημένες ενδείξεις κατά μήκος της γραμμής.

Το σημείο σφάλματος εντοπίζεται μεταξύ της τελευταίας ενεργοποιημένης ένδειξης και της πρώτης μη ενεργοποιημένης ένδειξης.

Αυτή η σαφής μέθοδος ζωνών μειώνει σημαντικά τον χρόνο επιθεώρησης σε σύγκριση με τις χειροκίνητες περιπολίες γραμμής.

Ο προσαρμοσμένος δείκτης σφαλμάτων αιωρούμενου ελατηρίου συμπίεσης τεσσάρων σε ένα Comewill JDG-F χρησιμοποιείται ευρέως σε δίκτυα διανομής ρεύματος όπου ο γρήγορος εντοπισμός σφαλμάτων συμβάλλει στη μείωση της διάρκειας διακοπής λειτουργίας και στη βελτίωση της απόδοσης συντήρησης.

2. Δομικά Στοιχεία και Λειτουργικές Ενότητες

Ένας πλήρης δείκτης σφαλμάτων αιωρούμενου ελατηρίου συμπίεσης Τέσσερα σε ένα JDG-F ενσωματώνει πολλές λειτουργικές μονάδες που συνεργάζονται για να εξασφαλίσουν αξιόπιστη ανίχνευση και ένδειξη.

Μονάδα ανίχνευσης ρεύματος και τάσης

Αυτή η μονάδα ανιχνεύει αλλαγές στο ρεύμα και την τάση στη γραμμή χρησιμοποιώντας ηλεκτρομαγνητική επαγωγή και ανίχνευση ηλεκτρικού πεδίου. Αυτές οι μέθοδοι ανίχνευσης δεν απαιτούν άμεση επαφή με ενεργοποιημένους αγωγούς, συμβάλλοντας στη βελτίωση της ασφάλειας της εγκατάστασης.

Κύκλωμα διάκρισης σφαλμάτων

Το εσωτερικό κύκλωμα αναλύει τις διακυμάνσεις του σήματος για να διακρίνει τα πραγματικά σφάλματα βραχυκυκλώματος από προσωρινές διακυμάνσεις ή αλλαγές φορτίου. Τα εισαγόμενα ηλεκτρονικά εξαρτήματα και μικροελεγκτές βελτιώνουν τη σταθερότητα της επεξεργασίας σήματος.

Σύστημα κίνησης μηχανικής ένδειξης

Μόλις επιβεβαιωθεί ένα σφάλμα, ο μηχανισμός κίνησης ενεργοποιεί την κόκκινη κάρτα ένδειξης φθορισμού, η οποία παραμένει ορατή μέχρι την επαναφορά. Η μηχανική δομή έχει σχεδιαστεί για αξιοπιστία σε εξωτερικούς χώρους και μακροχρόνια λειτουργία.

Εμφάνιση κατάστασης σφάλματος

Η συσκευή χρησιμοποιεί φωτεινή κόκκινη φθορίζουσα επίστρωση για να εξασφαλίσει καθαρή ορατότητα κατά τη διάρκεια της ημέρας και υπό συνθήκες νυχτερινού φωτισμού. Ο μηχανισμός οθόνης αντιστέκεται στο ξεθώριασμα ακόμη και μετά από μακρά έκθεση στην υπεριώδη ακτινοβολία.

Αυτόματη καθυστερημένη επαναφορά

Μετά την εκκαθάριση της συνθήκης σφάλματος, η ένδειξη σφάλματος αναστολής ελατηρίου συμπίεσης Τέσσερα σε ένα JDG-F επανέρχεται αυτόματα μετά από μια προκαθορισμένη καθυστέρηση. Αυτή η λειτουργία μειώνει την ανάγκη για χειροκίνητη παρέμβαση σε απομακρυσμένες τοποθεσίες.

3. Σχεδιασμός υλικού και δομική αντοχή

Για να υποστηρίξει τη μακροχρόνια λειτουργία σε εξωτερικούς χώρους, το Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F χρησιμοποιεί εξειδικευμένα υλικά και δομικό σχεδιασμό.

Αεροπορική Κατοικία

Το εξωτερικό κέλυφος παράγεται χρησιμοποιώντας αεροπορικά υλικά υψηλής αντοχής με τεχνολογία χύτευσης ενός σταδίου. Η επεξεργασία της επιφάνειας με νανοϋλικά βελτιώνει την αντίσταση στην περιβαλλοντική μόλυνση και τη γήρανση.

Επινικελωμένα Μαγνητικά Εξαρτήματα

Τα βασικά μαγνητικά στοιχεία είναι επινικελωμένα για τη βελτίωση της μαγνητικής αγωγιμότητας και τη βελτίωση της απόδοσης ηλεκτρομαγνητικής ανίχνευσης.

Αντοχή στις καιρικές συνθήκες

Η δομή του περιβλήματος έχει σχεδιαστεί για να αντέχει:

UV ακτινοβολία

Βροχή και σκόνη

Συσσώρευση ρύπανσης

Αυτή η κατασκευή επιτρέπει στη συσκευή να διατηρεί σταθερή απόδοση σε εξωτερικά περιβάλλοντα διανομής ενέργειας.

4. Σύστημα ισχύος και διάρκεια ζωής

Η αξιόπιστη λειτουργία για πολλά χρόνια είναι απαραίτητη για τον εξοπλισμό παρακολούθησης της γραμμής διανομής.

Ο δείκτης σφαλμάτων αιωρούμενου ελατηρίου συμπίεσης τέσσερα σε ένα JDG-F περιλαμβάνει:

Σύστημα μπαταρίας υψηλής απόδοσης με διάρκεια ζωής άνω των 8 ετών

Σχεδιασμός ηλεκτρονικού κυκλώματος χαμηλής κατανάλωσης

Έλεγχος με βάση μικροελεγκτή για σταθερή λειτουργία

Αυτά τα χαρακτηριστικά βοηθούν να διασφαλιστεί ότι η συσκευή συνεχίζει να λειτουργεί σε πολλούς κύκλους επιθεώρησης χωρίς συχνή συντήρηση.

5. Εγκατάσταση και Λειτουργία Live-Line

Ο δείκτης σφαλμάτων αιωρούμενου ελατηρίου συμπίεσης Τέσσερα σε ένα JDG-F έχει σχεδιαστεί για εγκατάσταση σε απευθείας σύνδεση, πράγμα που σημαίνει ότι η συσκευή μπορεί να τοποθετηθεί χωρίς να τερματιστεί η λειτουργία της γραμμής διανομής.

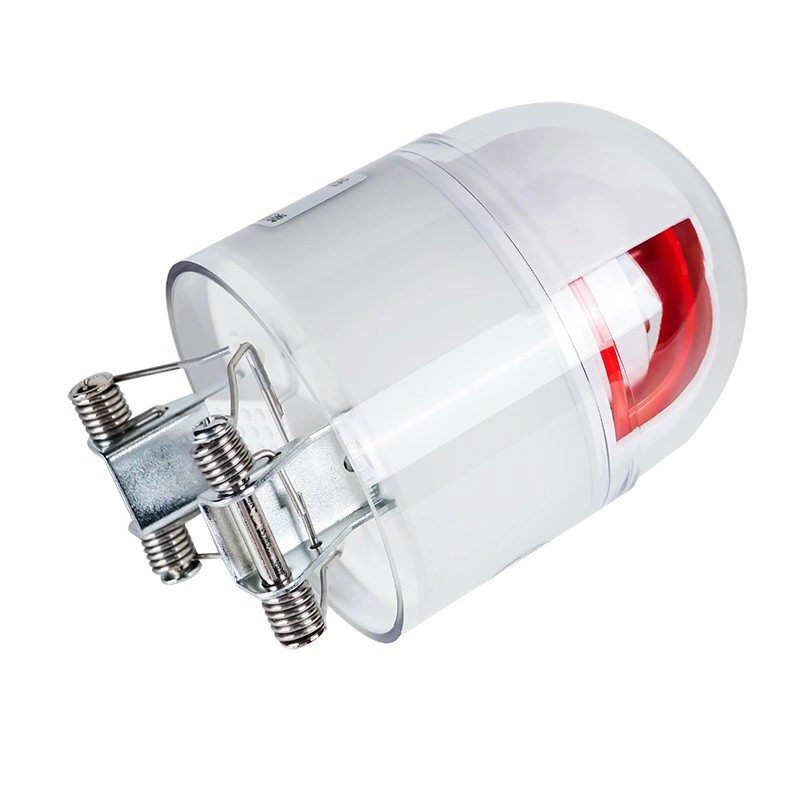

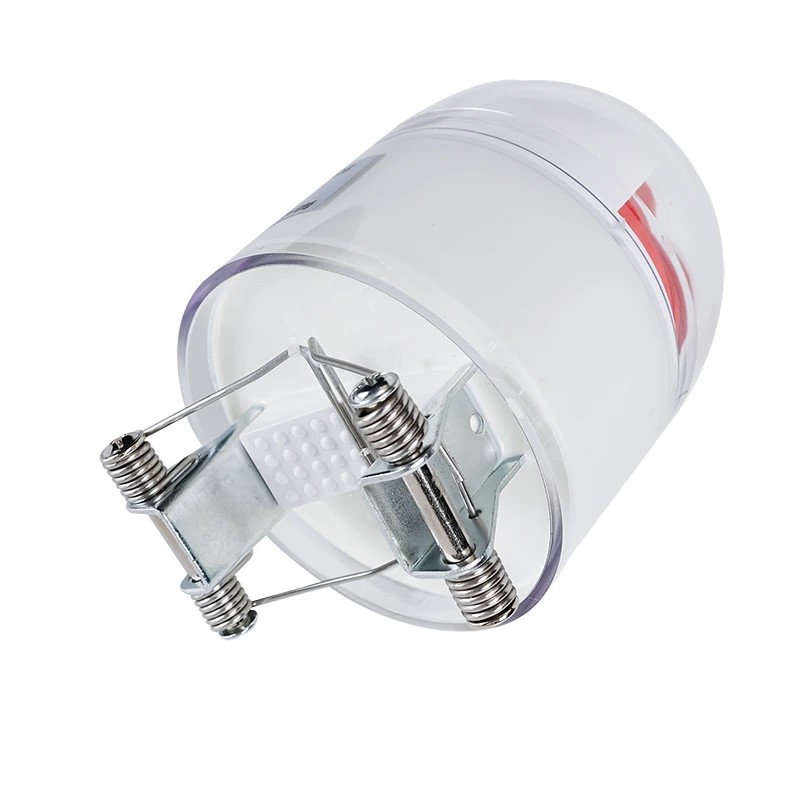

Αναρτημένη Δομή Ελατηρίου Συμπίεσης

Ο δείκτης χρησιμοποιεί μια δομή ελατηρίου συμπίεσης από σύρμα κάρτας, επιτρέποντάς του να σφίγγει με ασφάλεια πάνω σε αγωγούς.

Τα βασικά χαρακτηριστικά εγκατάστασης περιλαμβάνουν:

Εγκατάσταση χωρίς αγωγούς κοπής

Δεν χρειάζεται διακοπή ρεύματος κατά την εγκατάσταση

Μηχανική σταθερότητα τόσο σε γυμνούς όσο και σε μονωμένους αγωγούς

Αυτός ο σχεδιασμός βοηθά τις επιχειρήσεις κοινής ωφέλειας να αναπτύξουν δείκτες σφαλμάτων στα δίκτυα διανομής με ελάχιστη λειτουργική διακοπή.

6. Τυπικά σενάρια εφαρμογής

Ο δείκτης σφάλματος αναστολής ελατηρίου συμπίεσης Comewill Four-in-one JDG-F χρησιμοποιείται σε διάφορα σενάρια διανομής ισχύος:

Εναέριες Γραμμές Διανομής

Εγκατεστημένο σε αγωγούς πόλων για την ανίχνευση και εμφάνιση σφαλμάτων βραχυκυκλώματος.

Συστήματα Διανομής Καλωδίων

Χρησιμοποιείται σε εναέρια μονωμένα καλώδια ή υπόγειες μεταβάσεις καλωδίων.

Παρακολούθηση Δικτύου Διανομής

Βοηθά τις ομάδες συντήρησης να εντοπίζουν γρήγορα τα τμήματα βλαβών και να οργανώνουν στοχευμένες επιθεωρήσεις.

Λειτουργίες συντήρησης κοινής ωφέλειας

Υποστηρίζει ταχύτερη αντιμετώπιση προβλημάτων και μειώνει τον χρόνο που αφιερώνεται σε επιθεωρήσεις περιπολίας πλήρους γραμμής.

7. Δυνατότητα Κατασκευής και Εφοδιασμού

Ως κατασκευαστής και εργοστάσιο στην Κίνα, η Comewill παρέχει υποστήριξη παραγωγής και προμήθειας για συσκευές παρακολούθησης δικτύου διανομής.

Οι δυνατότητες περιλαμβάνουν:

OEM και προσαρμοσμένες διαμορφώσεις προϊόντων

Σταθερή παραγωγική ικανότητα για έργα μηχανικής

Ποιοτικός έλεγχος κατά την κατασκευή και τη συναρμολόγηση

Το Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F είναι διαθέσιμο για παγκόσμιες επιχειρήσεις κοινής ωφελείας, εργολάβους μηχανικών και διανομείς ηλεκτρικού εξοπλισμού που αναζητούν έναν προμηθευτή από την Κίνα συσκευών ανίχνευσης βλαβών που κατασκευάζονται στην Κίνα.

ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ

Αρχή ανίχνευσης βραχυκυκλώματος:

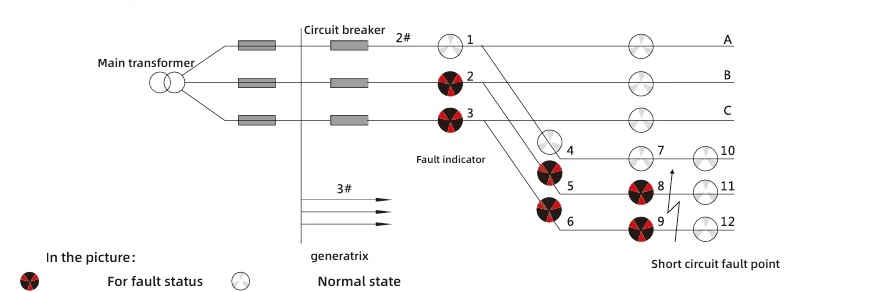

Με βάση τα χαρακτηριστικά των σφαλμάτων βραχυκυκλώματος, το κριτήριο δράσης είναι η απότομη αλλαγή του ρεύματος που συνοδεύεται από διακοπή ρεύματος της διάταξης προστασίας. Η λογική ερμηνείας του διαγράμματος ένδειξης σφάλματος είναι η εξής: εάν οι ενδείξεις 2, 5 και 8 της φάσης Α και οι ενδείξεις 3, 6 και 9 της φάσης Γ της γραμμής 2 γίνουν όλες κόκκινες, ενώ οι ενδείξεις 11 και 12 παραμένουν λευκές, τότε μπορεί να προσδιοριστεί ότι έχει συμβεί σφάλμα βραχυκυκλώματος σε αυτό το σημείο εξερχόμενης γραμμής.

ΤΕΧΝΙΚΗ ΠΑΡΑΜΕΤΡΟΣ
