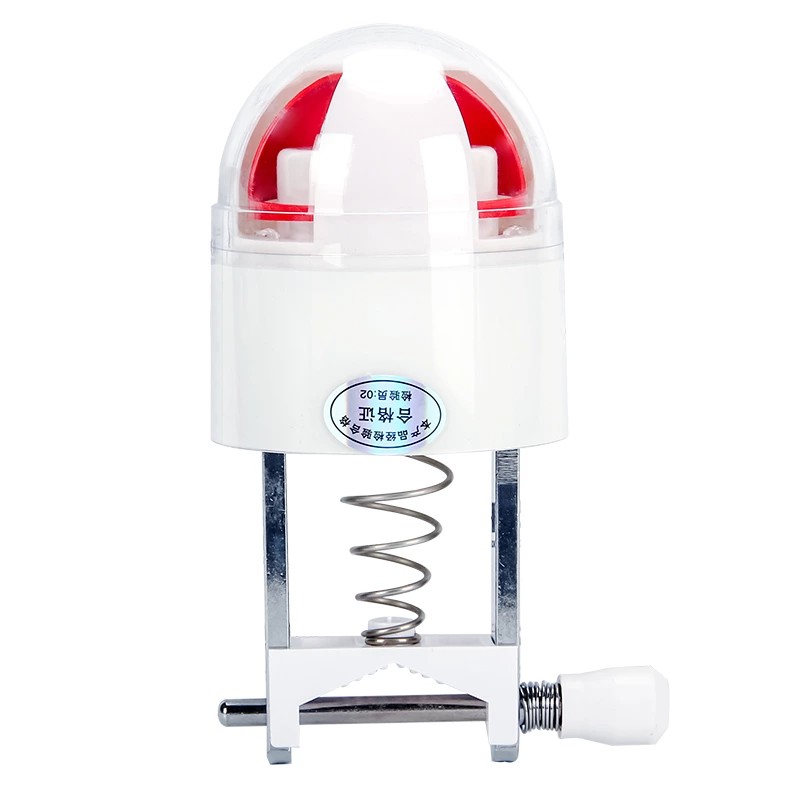

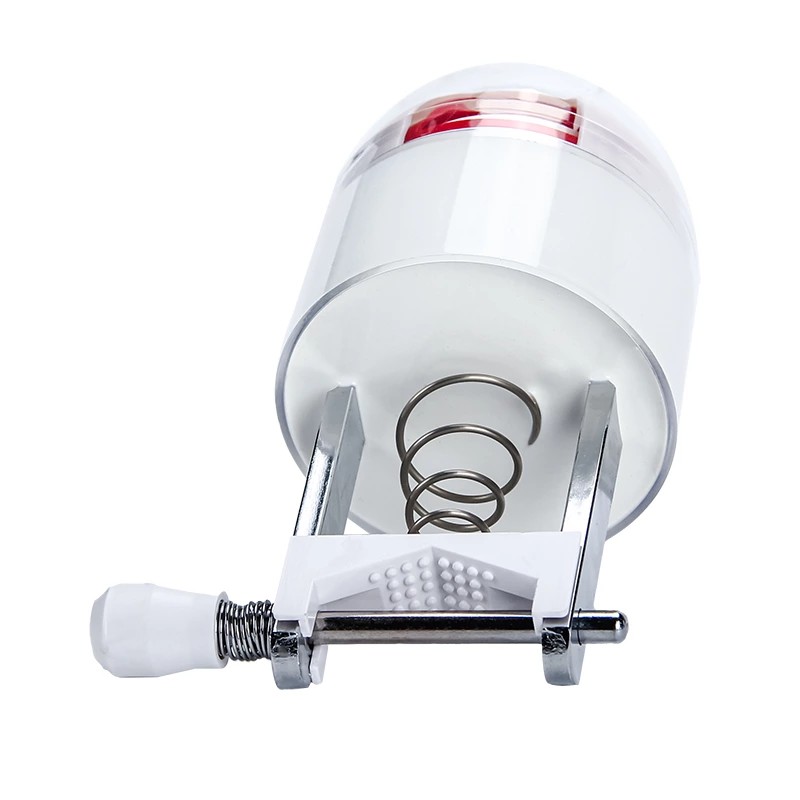

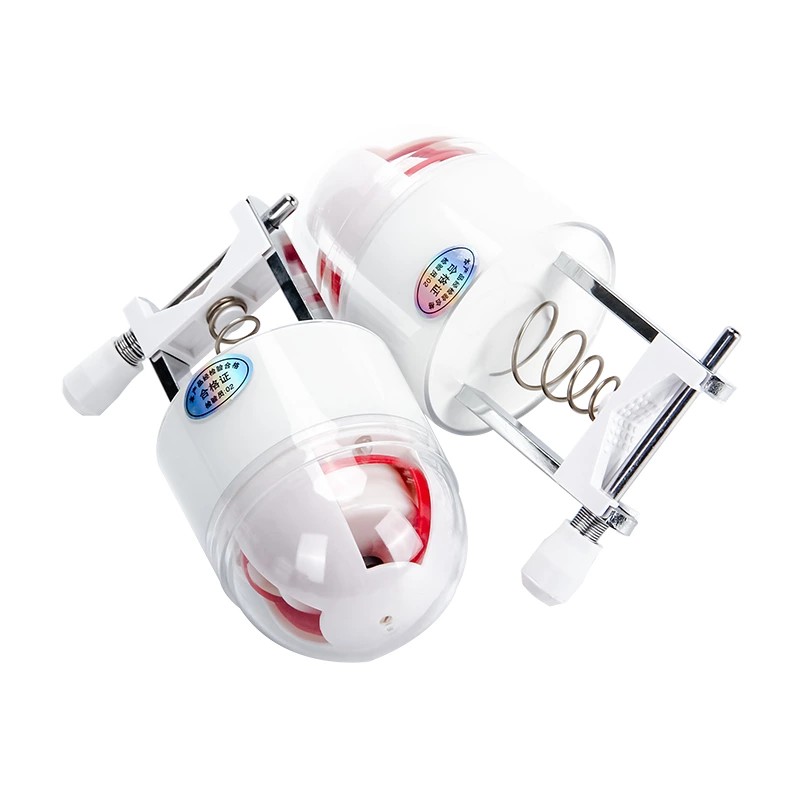

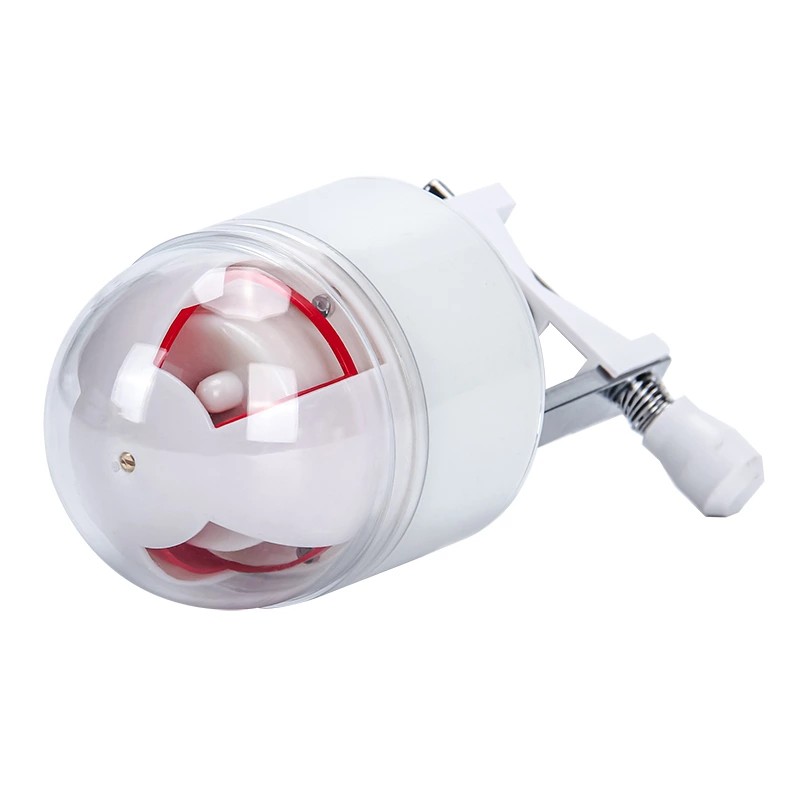

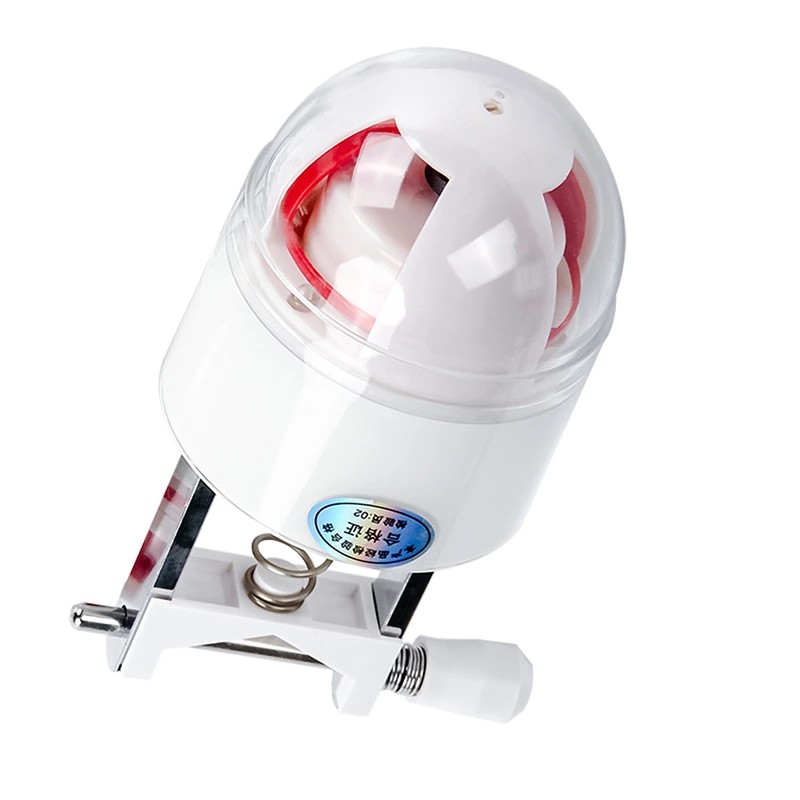

Ανασυρόμενη εναέρια ένδειξη σφάλματος JDX Grounding Locator

Ως επαγγελματίας κατασκευαστής στην Κίνα, ο υψηλής ποιότητας αναδιπλούμενος εναέριος δείκτης βλαβών της Comewill JDX Grounding Locator χρησιμοποιεί ηλεκτρομαγνητική επαγωγή χωρίς επαφή ως αρχή ανίχνευσης, παρέχοντας μια σαφή οπτική ένδειξη σφάλματος βραχυκυκλώματος μέσω μιας κόκκινης αναποδογυρισμένης πινακίδας. Το κέλυφος της συσκευής επεξεργάζεται με αντιγηραντικά υλικά και η οθόνη χρησιμοποιεί φθορίζοντα υλικά, εξασφαλίζοντας καθαρή ορατότητα ακόμη και τη νύχτα. Για πελάτες που απαιτούν σταθερό απόθεμα ή προσαρμοσμένες παραμέτρους, αυτό το προϊόν υψηλής ποιότητας παρέχεται απευθείας από το εργοστάσιο σε ανταγωνιστική χαμηλή τιμή, βοηθώντας τις ομάδες συντήρησης να συντομεύσουν τον χρόνο εντοπισμού βλάβης.

Ο ανασυρόμενος εναέριος δείκτης σφαλμάτων JDX Grounding Locator είναι μια συσκευή εντοπισμού σφαλμάτων που αναπτύχθηκε από την Comewill για εναέριες γραμμές διανομής ισχύος. Αυτή η συσκευή παρακολουθεί τις αλλαγές στο ρεύμα γραμμής χρησιμοποιώντας ηλεκτρομαγνητική επαγωγή. Όταν παρουσιαστεί σφάλμα βραχυκυκλώματος, ενεργοποιεί έναν μηχανικό μηχανισμό ανατροπής για να εμφανίσει μια κόκκινη ένδειξη σφάλματος. Η δομή του χρησιμοποιεί μια διαδικασία χύτευσης ενός τεμαχίου σε συνδυασμό με την τεχνολογία επεξεργασίας νανο-επιφανειών, δίνοντάς του αντιρρυπαντικές και αντιγηραντικές ιδιότητες, καθιστώντας το κατάλληλο για μακροχρόνια λειτουργία σε εξωτερικές εναέριες γραμμές.

Βασική Αρχή Εργασίας

1. Λογική ανίχνευσης σφαλμάτων

Ο ανασυρόμενος δείκτης εναέριας βλάβης JDX Grounding Locator ανιχνεύει σφάλματα με βάση την απότομη αλλαγή του ρεύματος κατά τη διάρκεια ενός βραχυκυκλώματος. Όταν παρουσιαστεί σφάλμα βραχυκυκλώματος, το ρεύμα σφάλματος διαρρέει το σημείο εγκατάστασης. Το στοιχείο ανίχνευσης ρεύματος μέσα στη συσκευή ανιχνεύει την απότομη αλλαγή στο ρεύμα και ταυτόχρονα, επακόλουθες ενέργειες προστασίας προκαλούν απώλεια ισχύος της γραμμής. Αυτές οι δύο προϋποθέσεις αποτελούν τη βάση της δράσης.

Η ένδειξη σφάλματος JDX, που είναι εγκατεστημένη στην εναέρια γραμμή, λειτουργεί ανιχνεύοντας το ρεύμα γραμμής χρησιμοποιώντας ηλεκτρομαγνητική επαγωγή. Υπό κανονικές συνθήκες λειτουργίας, η συσκευή βρίσκεται σε κατάσταση αναμονής χαμηλής κατανάλωσης. όταν διέρχεται ρεύμα βραχυκυκλώματος, το επαγόμενο σήμα υπερβαίνει ένα προκαθορισμένο όριο, ενεργοποιώντας τον μηχανισμό κίνησης.

2. Μέθοδος εντοπισμού σφάλματος

Στις πραγματικές επιθεωρήσεις, πολλαπλοί δείκτες JDX εγκαθίστανται κατά διαστήματα κατά μήκος της γραμμής. Όταν παρουσιαστεί σφάλμα, όλες οι ενδείξεις από την πλευρά του τροφοδοτικού μέχρι το σημείο σφάλματος θα γίνουν κόκκινες, ενώ οι ενδείξεις πίσω από το σημείο σφάλματος παραμένουν λευκές. Οι επιθεωρητές χρειάζεται μόνο να παρατηρούν την κατάσταση του δείκτη κατά μήκος της διαδρομής. το τμήμα μεταξύ της τελευταίας κόκκινης ένδειξης και της πρώτης λευκής ένδειξης είναι η θέση του σφάλματος. Αυτή η μέθοδος μειώνει τον φόρτο εργασίας των παραδοσιακών επιθεωρήσεων πλήρους γραμμής σε τοπικούς ελέγχους τμημάτων, βελτιώνοντας σημαντικά την αποτελεσματικότητα εντοπισμού σφαλμάτων.

3. Μηχανισμός επαναφοράς

Αφού αποκατασταθεί το σφάλμα και αποκατασταθεί η τροφοδοσία, ο εξοπλισμός επανέρχεται αυτόματα μετά από προκαθορισμένο χρόνο. Η ανασυρόμενη εναέρια ένδειξη σφάλματος JDX Grounding Locator προσφέρει επιλέξιμους χρόνους επαναφοράς 6, 12, 24 και 36 ωρών για προσαρμογή στις λειτουργικές ανάγκες διαφορετικών γραμμών, εξαλείφοντας την ανάγκη χειροκίνητης επαναφοράς από το προσωπικό που ανεβαίνει στον στύλο.

Δομή Προϊόντος και Χαρακτηριστικά Υλικού

1. Υλικό κελύφους

Ο ανασυρόμενος εναέριος δείκτης σφαλμάτων JDX Grounding Locator είναι διαμορφωμένος σε ένα κομμάτι χρησιμοποιώντας αεροδιαστημικά υλικά υψηλής αντοχής και νανοτεχνολογία. Το κέλυφος έχει τα ακόλουθα χαρακτηριστικά:

Υψηλή διαφάνεια: Διευκολύνει την παρατήρηση της εσωτερικής κατάστασης ανατροπής

Αντοχή στους λεκέδες: Η βρωμιά δεν προσκολλάται εύκολα στην επιφάνεια

Αντοχή στη γήρανση: Δεν γίνεται εύθραυστο κάτω από παρατεταμένη εξωτερική έκθεση στον ήλιο

Χωρίς συντήρηση: Δεν απαιτεί πρόσθετη συντήρηση κατά τη διάρκεια της σχεδιασμένης διάρκειας ζωής του

2. Σύνθεση βασικών εξαρτημάτων

3. Μέθοδος εμφάνισης

Η ανασυρόμενη εναέρια ένδειξη σφάλματος JDX Grounding Locator χρησιμοποιεί μια μηχανική αναδιπλούμενη οθόνη. Είναι λευκό σε κανονική λειτουργία και γίνεται κόκκινο όταν αναποδογυρίζεται για να υποδείξει ένα σφάλμα. Η κόκκινη πλευρά είναι επικαλυμμένη με φθορίζον υλικό, καθιστώντας την ιδιαίτερα ορατή στο φυσικό φως της ημέρας και ακόμα αναγνωρίσιμη τη νύχτα ή σε συνθήκες χαμηλού φωτισμού. Ως κατασκευαστής, η Comewill δίνει προτεραιότητα στην αντίσταση στις καιρικές συνθήκες στην επιλογή των υλικών απεικόνισης, διασφαλίζοντας ότι τα περιστρεφόμενα εξαρτήματα δεν ξεθωριάζουν ή παραμορφώνονται υπό μακροχρόνια έκθεση στην υπεριώδη ακτινοβολία.

Σενάρια εγκατάστασης και μέθοδοι ανίχνευσης: Ασφαλής και ευέλικτη

Αυτοί οι δείκτες είναι αρκετά ευέλικτοι όσον αφορά το πού μπορούν να πάνε. Τα εγκαθιστούμε σε εναέριες γραμμές (αυτές στους στύλους κοινής ωφέλειας), εναέρια καλώδια, υπόγεια καλώδια (αυτά που είναι θαμμένα κάτω από πόλεις), ακόμη και σε ζυγούς μέσα σε ντουλάπια διακοπτών. Βασικά, οπουδήποτε μπορεί να εμφανιστούν σφάλματα βραχυκυκλώματος στο σύστημα διανομής.
Επειδή χρησιμοποιούνται σε τόσα πολλά διαφορετικά σημεία, οι μέθοδοι ανίχνευσης έχουν σχεδιαστεί για να είναι ασφαλείς - χωρίς άμεση επαφή με ενεργά μέρη. Για την ανίχνευση τάσης, αντιλαμβάνονται τη διαβάθμιση δυναμικού χωρικού ηλεκτρικού πεδίου γύρω από τη γραμμή. Για την ανίχνευση ρεύματος, χρησιμοποιούν ηλεκτρομαγνητική επαγωγή - κάπως όπως λειτουργεί ένας μετασχηματιστής. Αυτή η σχεδίαση χωρίς επαφή αλλάζει το παιχνίδι: προστατεύει τη συσκευή (και εμάς) από την υψηλή τάση και διευκολύνει την εγκατάσταση. Δεν χρειάζεται να κόψουμε τη γραμμή ή να διακόψουμε την παροχή ρεύματος για να τα τοποθετήσουμε - απλώς σφίξτε τα και φύγετε.

ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ

Αρχή ανίχνευσης βραχυκυκλώματος:
Με βάση τα χαρακτηριστικά των φαινομένων βραχυκυκλώματος, ως κριτήριο δράσης χρησιμοποιείται η ξαφνική αλλαγή του ρεύματος κατά τη διάρκεια βραχυκυκλώματος που συνοδεύεται από διακοπή ρεύματος της διάταξης προστασίας. Η μέθοδος ερμηνείας για το διάγραμμα ένδειξης σφάλματος είναι η εξής: Όταν οι ενδεικτικές λυχνίες 2, 5 και 8 της φάσης Α της γραμμής 2, δεν υπάρχει ενδεικτική λυχνία στη φάση Β, οι ενδεικτικές λυχνίες 3, 6 και 9 της φάσης C γίνονται όλες κόκκινες, ενώ οι ενδεικτικές λυχνίες 11 και 12 παραμένουν λευκές, μπορεί να διαπιστωθεί ότι έχει σημειωθεί σφάλμα βραχυκυκλώματος στη συγκεκριμένη γραμμή εξόδου.

ΤΕΧΝΙΚΗ ΠΑΡΑΜΕΤΡΟΣ
